Name: Deditec UC-USB-AD16-16I UC-USB-AD16-16I USB-module USB Aantal ingangen: 16 x Aantal uitgangen: 0 x Aantal I/O's: 16 24 V
Brand: Deditec
SKU: 3796626
Availability: BackOrder

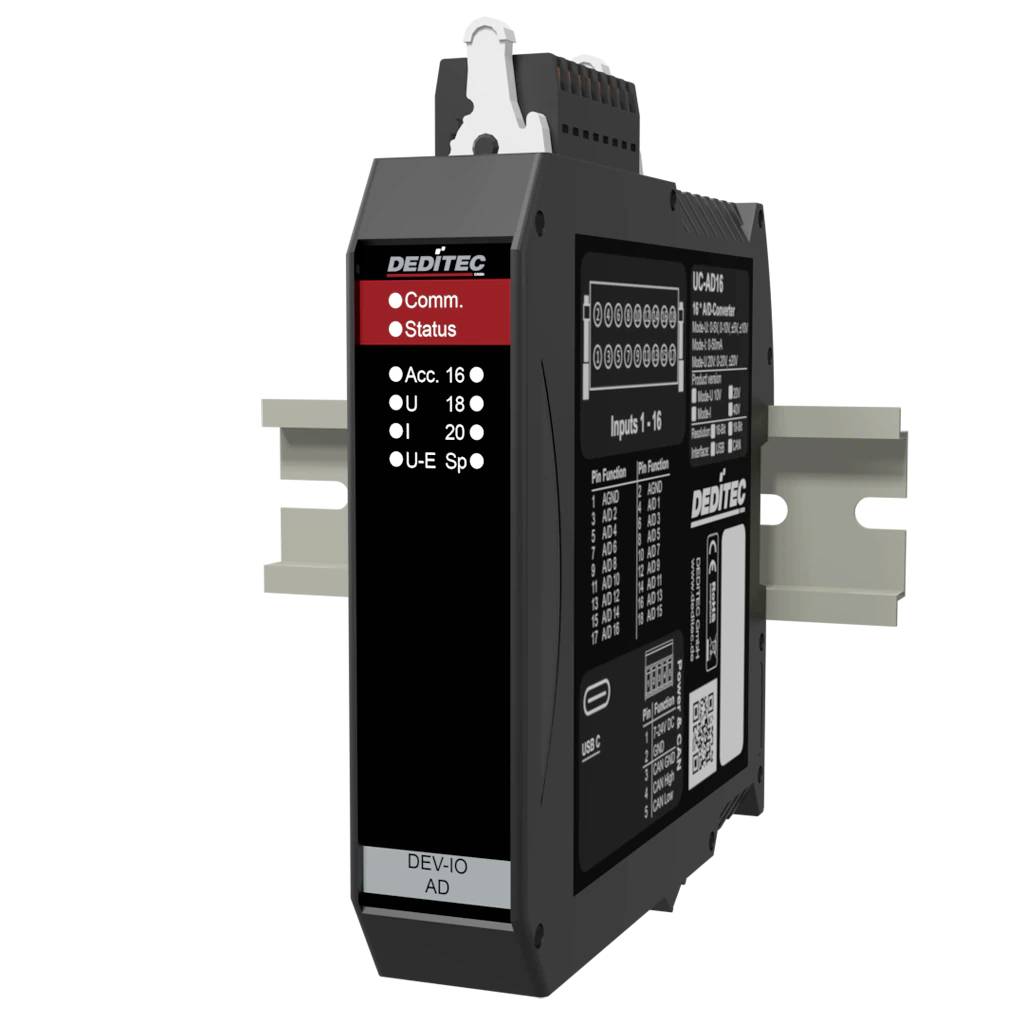

Zwarte DEDITEC DIN-rail industriële I/O-module met status-LED's aan de voorkant, gelabelde ingangen en bedradingsschema aan de zijkant.

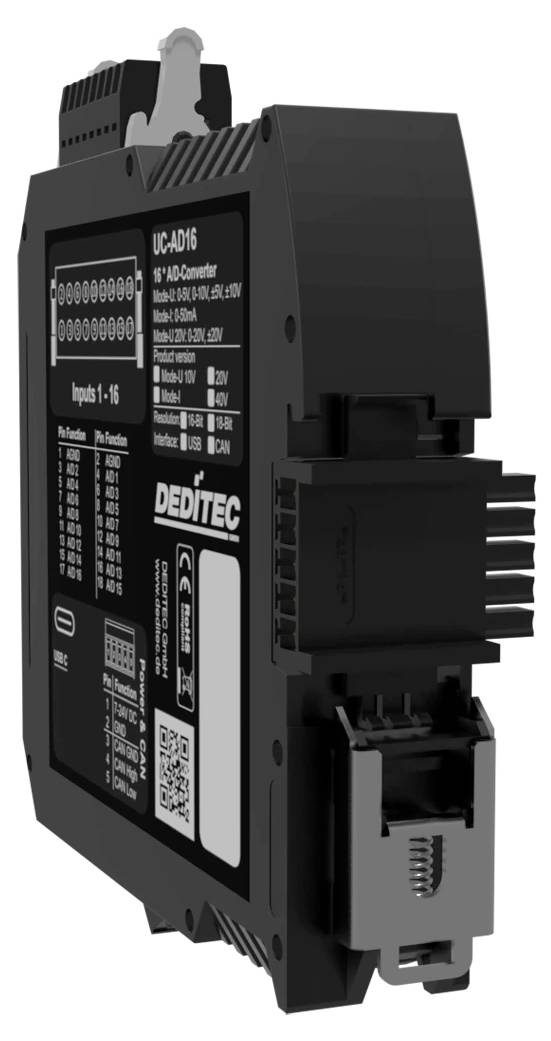

Zwarte elektronische controllermodule met terminalconnectoren en label 'DEDTEC', weergegeven in aangevallen productweergave.

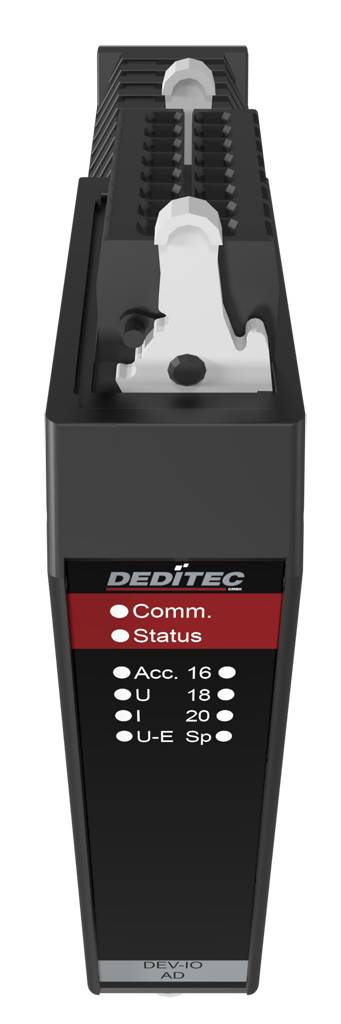

Zwarte DEDITEC communicatiestatusmodule met bovenste terminalconnector en voorkant-LED's met labels 'Comm.' en 'Status', plus vermogensindicatoren voor Ac. 16, U 18, I 20, en U-E Sp.

1/3

Datasheet (PDF)

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 5 nov.

Aantal

Stuk(s)

Totaal (€ 511,57 / Stuk)

€ 511,57

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

USB-meetbox – meetmodule 16-bits A/D – 16 kanalen (I-modus)

USB 2.0-interface tot 480 Mbit/s
Snelle ingebruikname door plug-and-play-integratie
Aansturing: API voor Windows en Linux (DELIB-driverbibliotheek), Command Line interface
Uitvoering: single ended
16-bits resolutie van elk kanaal
Stroombereiken optioneel: 0-20 mA, 4-20 mA, 0-24 mA
Galvanische scheiding voor de voedingsspanning: Max. 500 V.
Omzettingssnelheid A/D-omvormer: 4 µs

Technische specificaties

A/D-omzettingstijd: 4 µs per kanaal
Galvanische scheiding: Tot max. 500 V voor de voeding
Montage: DIN-rail (35 mm x 7,5 mm)

Soortnaam: USB-module

Interfaces: USB

Type: UC-USB-AD16-16I

Voedingsspanning: 24 V/DC
12 V/DC

Max. bedrijfstemperatuur: 50 °C

Min. bedrijfstemperatuur: 10 °C

Voedingsspanning: 12 tot 24 V/DC

Bedrijfstemperatuurbereik: 10 tot 50 °C

Aantal I/O's: 16

Aantal ingangen: 16 x

Aantal uitgangen: 0 x

Afm.: (b x h) 22.5 mm x 120 mm

Stroomverbruik (max.): 130 mA

Hoogte: 120 mm

Breedte: 22.5 mm

Fabrikantnr.: UC-USB-AD16-16I

Uitvoering: USB-A/D-meetbox in compacte DIN-railbehuizing voor nauwkeurige stroommeting

Ingangen: 16 analoge stroomingangen (single-ended, 16-bits resolutie, galvanisch gescheiden tot max. 500 V)

Interfaces: USB-C (compatibel met USB 2.0 / 1.1, overdrachtssnelheid tot 480 Mbit/s)

Stroomverbruik: 60 mA

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3796626 Deditec UC-USB-AD16-16I UC-USB-AD16-16I USB-module USB Aantal ingangen: 16 x Aantal uitgangen: 0 x Aantal I/O's: 16 24 V

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3796626 Deditec UC-USB-AD16-16I UC-USB-AD16-16I USB-module USB Aantal ingangen: 16 x Aantal uitgangen: 0 x Aantal I/O's: 16 24 V

Omschrijving

De USB-meetbox/USB-meetmodule UC-USB AD16-16 biedt 16 analoge ingangen met 16-bits resolutie, galvanische scheiding tot 500 V en flexibele spannings-/stroombereiken. ideaal voor nauwkeurige meettaken voor de industrie. Typische toepassingen: Temperatuur- en drukbewaking of signaalregistratie in testbanken. Plug-and-play via USB-C vergemakkelijkt de integratie.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

A/D-filter
Configureerbare event-besturing
M2M-functionaliteit
Montage op DIN-rail 35 mm x 7,5 mm
Bedrijfstemperatuur: +10 °C tot +50 °C (uitgebreid temperatuurbereik op aanvraag)
Geschikt voor typische industriële binnen- en schakelkastomgevingen
Gratis configuratie- en testsoftware

Omvang van de levering

USB-kabel A-stekker naar C-stekker
5-polige connector
2x 16-polige connector
Bedieningsgereedschap voor WAGO-connector
DIN-rail verbinder

Systeemeisen

Windows, Linux
