Dobot Magician Sensor Kit ES-MG-SKIT-01E Uitbreidingsmodule
EAN:
Fabrikantnummer:
Artikelnummer:
3 Stuk(s)
Aantal
Totaal (€ 288,43 / Stuk)
€ 288,43
excl. btw
Gratis verzending*
Slechts 3 Stuk(s) beschikbaar
Technische specificaties
- - Joystick
- Communicatiemodus: I2C
- Bekabeling universele sensorkabel
- X/Y-uitgangswaarde 10 - 250
- Z-uitgangswaarde 0 (losgelaten); 1 (ingedrukt)
- Spanning 5 V
- Stroomsterkte 50 mA
- - Dubbele knop
- Communicatiemodus IO
- Bekabeling universele sensorkabel
- Spanning 5 V
- Toets-uitgangswaarde 0 (losgelaten); 1 (ingedrukt)
- Stroom 50 mA
- - PIR-sensor
- Communicatie IO
- Bekabeling universele sensorkabel
- Detectiebereik 150 cm
- Vertragingstijd: 2 s
- Inductiebereik < 100°
- Statische stroom < 60 uA
- Bedrijfstemperatuur -20 tot 80 °C
- Spanning 5 V
- Stroom 50 mA
- - Gestsensor
- Communicatiemodus: I2C
- Bekabeling universele sensorkabel
- Ondersteunde gebaren naar boven, naar beneden, naar rechts, naar links, naar voren, achteruit, met de klok mee, tegen de klok in
- Effectief detectiebereik 5-15 cm.
- Spanning 5 V
- Stroom 50 mA
- - Foto-elektrische sensor
- Communicatiemodus IO
- Bekabeling universele sensorkabel
- Waardebereik 0 (zonder afscherming); 1 (met afscherming)
- Standaard herkenningsomgeving zonlicht onder 10000 LX, gloeilamp onder 3000 LX
- Te herkennen object transparant of ondoorzichtig object
- Bedrijfstemperatuur: -25 tot +55 °C
- Responstijd 2 ms
- - Geluidssensor
- Communicatiemodus ADC
- Bekabeling universele sensorkabel
- Waardebereik 0 tot 1023
- Gevoeligheid (48 dB tot 52 dB) bij 1 kHz
- Microfoon impedantie 2,2 kOhm
- Microfoonfrequentie 16 tot 20 kHz
- SNR S/N 54 DB
- - Vochtsensor
- Communicatiemodus: I2C
- Bekabeling universele sensorkabel
- Temperatuurbereik 0 tot 60 °C/±1 °C
- Vochtbereik 10 tot 90% RH ±5% RH
- Spanning 5 V
- Stroom 50 mA
- - Kleurensensor
- Communicatiemodus: I2C
- Kabelkabel universele sensorkabel
- Kleurherkenningsresultaat 0 (geen kleur); 1 (rood); 2 (groen); 3 (blauw); 4 (geel); 5 (zwart); 6 (wit)
- RGB-kleurwaarde 0-200 (een hogere waarde betekent een donkerdere kleur)
- Spanning 5 V
- Stroomsterkte 50 mA
- - LED-module
- Communicatiemodus Monobus
- Bekabeling universele sensorkabel
- RGB-bereik 0 ~ 100%
- Spanning 5 V
- - Lichtsensor
- Communicatiemodus: I2C
- Kabelkabel universele sensorkabel
- Kleurherkenningsresultaat 0 (geen kleur); 1 (rood); 2 (groen); 3 (blauw); 4 (geel); 5 (zwart); 6 (wit)
- RGB-kleurwaarde 0-200 (een hogere waarde staat voor een donkerdere kleur)
- Spanning 5 V
- Stroom 50 mA
- - Draaipotentiometer
- Uitgangsspanning: 0 ~ 2500 mV
- Communicatiemodus ADC
- Bekabeling universele sensorkabel
- Retourwaarde voor helderheid 0 ~ 407 (extreme schommelingen zijn normaal)
- Spanning 5 V
- Stroom 50 mA
- - Microservo
- Communicatiemodus PWM
- Bekabeling universele sensorkabel
- Servosnelheid 0,1 mp/60°/4,8 V; 0,09 mp/60°/6,0 V.
- Koppel 1,6 kg* cm/4,8 V; 1,8 kg* cm/6,0 V
- PWM-frequentie 50 Hz/0,5~2,5 MS
- Spanning 4,8 V - 6,0 V.
- Nullaststroom: 60 mA
- - AI-camera
- Afmetingen: 50 mm x 44 mm x 25 mm
- CMOS 1/4 inch
- Beeldpixel 1 m.
- Beeldformaat YUV/MJPG
- Gegevensformaat 240 * 320 // 640 * 480 // 1280 * 720
- Maximale beeldverwerkingssnelheid 1280*720@30 fps
- Camera-instellingen verzadiging, contrast, scherpte
- Witbalans: automatisch
- Belichting: Auto
- Bedrijfstemperatuur: 0 ~ 50 °C
- Spanning 5 V
- Interface USB2.0
- Geluidsingang ingebouwde microfoon
- Camerahoek 0 ~ 135°functies gezichtsherkenning, beeldherkenning, OCR-tekstherkenning, spraakherkenning, enz.
- - Magic Box
- MCU ARM 32-bits Cortex-M4
- Communicatie USB-Virtual seriële poort/seriële poort/Bluetooth
- Hoofdfrequentie 168 MHz
- Programmeertaal MicroPython
- Spanning 100 V - 240 V AC, 50/60 Hz
- Software DobotStudio/DobotLab
- INGANGSSPANNING 12 V == 5 A DC
- Gewicht: 98 g
- Bedrijfstemperatuur -5 °C tot 45 °C
- Afmetingen: 95 mm x 80 mm x 21,5 mm
- Maximaal vermogen 60 W.
- Soortnaam
Uitbreidingsmodule
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3461444 Dobot Magician Sensor Kit ES-MG-SKIT-01E Uitbreidingsmodule
Omschrijving

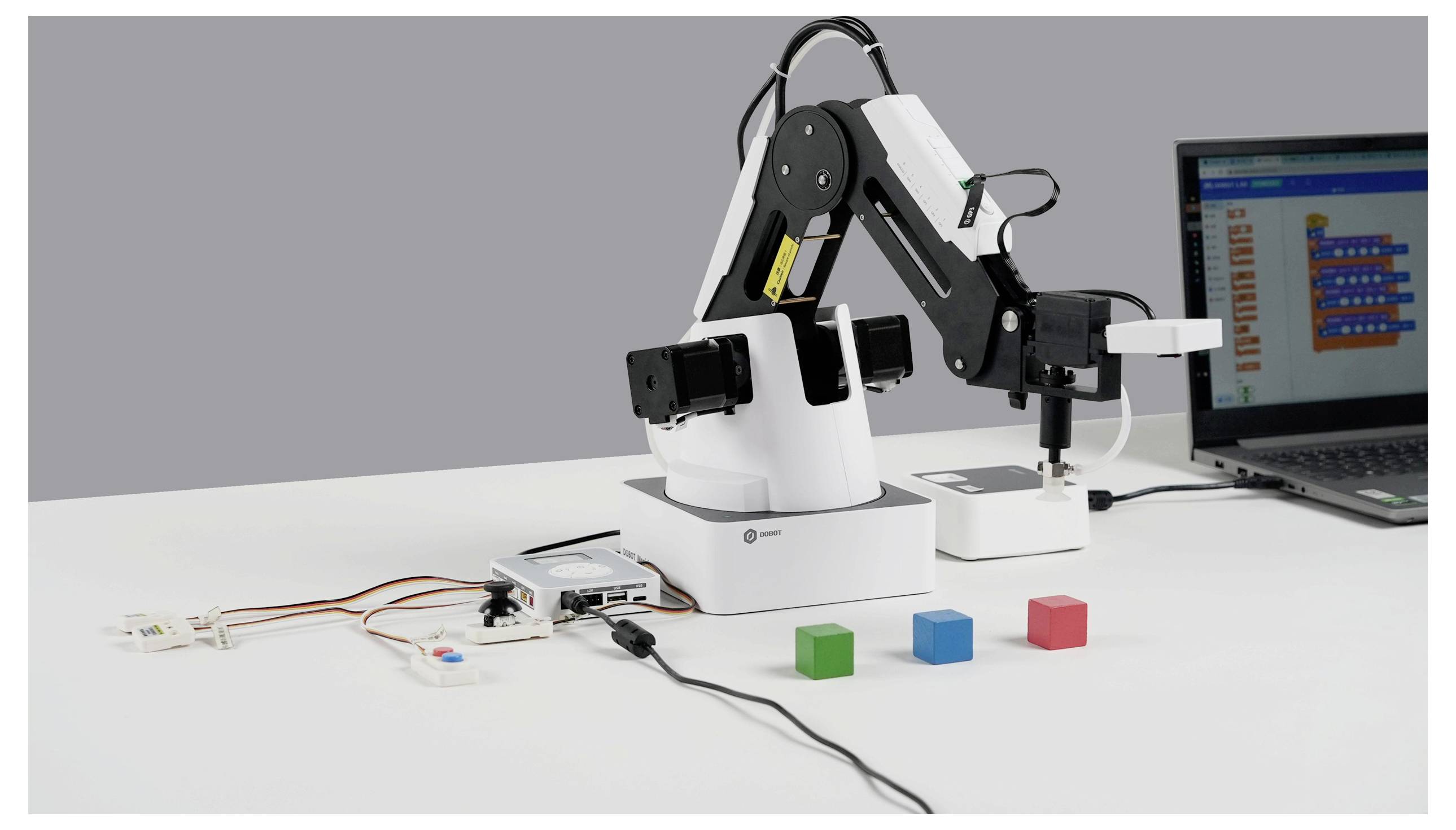

De DOBOT transportband sensor kit is de perfecte aanvulling voor de DOBOT robotarmen Magician en Magician Lite. Het is ontwikkeld om de principes van industriële automatisering praktijkgericht te simuleren. Deze kit maakt het eenvoudig en efficiënt maken van een mini-productielijn mogelijk en biedt een ideaal platform om de samenwerking tussen robots en sensoren te leren.
Belangrijkste kenmerken
veelzijdige sensoren: Met de meegeleverde kleursensor en de fotocel (Photoelectric Switch) kunnen objecten worden herkend en gesorteerd op kleur of aanwezigheid. Dit maakt het mogelijk complexe sorteer- en toewijzingstaken te realiseren.
Soepele integratie: De transportband kan naadloos worden verbonden met de robotarmen van Dobot. De aanpasbare snelheid en het nauwkeurige detectiebereik van de sensoren zorgen voor een betrouwbare werking die voldoet aan de eisen van de werkelijke fabrikaties.
Praktijkgericht leren: De kit is uitstekend geschikt voor gebruik in opleiding en engineering. Met de meegeleverde gekleurde houten blokken kunnen de gebruikers de processen van een geautomatiseerde productie direct volgen en programmeren.
De DOBOT-transportband-sensorkit is daarmee een onmisbaar gereedschap voor iedereen die zich met robotica, automatiseringstechniek en industriële processen wil bezighouden.
De teksten voor dit artikel zijn automatisch vertaald.
Belangrijkste kenmerken
veelzijdige sensoren: Met de meegeleverde kleursensor en de fotocel (Photoelectric Switch) kunnen objecten worden herkend en gesorteerd op kleur of aanwezigheid. Dit maakt het mogelijk complexe sorteer- en toewijzingstaken te realiseren.
Soepele integratie: De transportband kan naadloos worden verbonden met de robotarmen van Dobot. De aanpasbare snelheid en het nauwkeurige detectiebereik van de sensoren zorgen voor een betrouwbare werking die voldoet aan de eisen van de werkelijke fabrikaties.
Praktijkgericht leren: De kit is uitstekend geschikt voor gebruik in opleiding en engineering. Met de meegeleverde gekleurde houten blokken kunnen de gebruikers de processen van een geautomatiseerde productie direct volgen en programmeren.
De DOBOT-transportband-sensorkit is daarmee een onmisbaar gereedschap voor iedereen die zich met robotica, automatiseringstechniek en industriële processen wil bezighouden.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Joystick
- communicatiemodus I2C
- bekabeling universele sensorkabel
- X/Y-uitvoerwaarde 10 - 250
- Z-uitvoerwaarde 0 (losgelaten); 1 (ingedrukt)
- spanning 5 V
- stroom 50 mA
- dual-toets
- communicatiemodus IO
- -bekabeling universele sensorkabel spanning 5 V-toets-uitvoerwaarde 0 (losgelaten); 1 (ingedrukt)
- stroom 50 mA
- PIR-sensor
- communicatiemodus IO-
- bekabeling universele sensorkabel
- detectieafstand 150 cm
- vertragingstijd 2 s
- detectiebereik < 100°
- ruststroom < 60 uA
- bedrijfstemperatuur -20 ~ 80 °C
- spanning 5 V
- stroom 50 mA
- Gestensensor
- communicatiemodus I2C
- bekabeling universele sensorkabel
- ondersteunde gebaren omhoog, omlaag, rechts, links, vooruit, achteruit, met de klok mee, tegen de wijzers
- van de klok
- in effectieve detectieafstand 5 - 15 cm spanning 5 V
- stroom 50 mA
- lichtsluis
- communicatiemodus IO-
- bekabeling universele sensorkabel
- waardebereik 0 (geen afscherming); 1 (met afscherming)
- standaard herkenningsomgeving zonlicht minder dan 10000 LX, gloeilamp minder dan 3000 LX
- te herkennen object transparant of ondoorzichtig object
- bedrijfstemperatuur -25 ~ 55 °C
- reactietijd < 2 ms
- Geluidsensor
- communicatiemodus ADC
- bekabeling universele sensorkabel
- waardebereik 0 ~ 1023
- gevoeligheid (48 dB ~ 52 dB) @ 1 kHz
- microfoonimpedantie 2 k Ohm
- microfoonfrequentie 16 ~ 20 kHz
- signaal-ruisverhouding S/N 54 dB
- vochtigheidssensor
- communicatiemodus I2C
- bekabeling universele sensorkabel
- temperatuurbereik 0 ~ 60 °C/±1 °C
- luchtvochtigheid bereik 10 ~ 90% RH ±5% RH
- spanning 5 V
- stroom 50 mA
- kleurensensor
- communicatiemodus I2C
- bekabeling universele sensorkabel
- kleurherkenningsresultaat 0 (geen kleur); 1 (rood); 2 (groen); 3 (blauw); 4 (geel); 5 (zwart); 6 (wit)
- RGB-kleurwaarde 0-200 (een grotere waarde wijst op een donkerdere kleur)
- spanning 5 V
- stroom 50 mA
- LED-module
- communicatiemodus Monobus
- bekabeling universele sensorkabel
- RGB-bereik 0 ~ 100%
- spanning 5 V.
- lichtsensor
- communicatiemodus I2C
- bekabeling universele sensorkabel
- kleurherkenningsresultaat 0 (geen kleur); 1 (rood); 2 (groen); 3 (blauw); 4 (geel); 5 (zwart); 6 (wit)
- RGB-kleurwaarde 0-200 (een grotere waarde wijst op een donkerdere kleur)
- spanning 5 V
- stroom 50 mA
- draaipotentiometer
- uitgangsspanning 0 ~ 2500 mV
- communicatiemodus ADC
- bekabeling universele sensorkabel
- helderheidswaarde 0 ~ 407 (extreme schommelingen zijn normaal)
- spanning 5 V
- stroom 50 mA
- micro-servo
- -communicatiemodus PWM-
- bedrading universele sensorkabel
- servo-snelheid 0,1 s/60°/4,8 V; 0,09 s/60°/6,0 V
- koppel 1,6 kgcm/4,8 V; 1,8 kgcm/6,0 V
- PWM-frequentie 50 Hz/0,5~2,5 MS
- spanning 4,8 V - 6,0 V
- nulstroom 60 mA
- AI-camera
- grootte 50 mm x 44 mm x 25
- mm CMOS 1/4 inch
- beeldpixel 1 m
- beeldformaat YUV/MJPG
- gegevensformaat 240320 // 640480 // 1280720
- Max. Beeldverwerkingssnelheid 1280720@30 fps
- camera-instellingen verzadiging, contrast, scherpte
- witbalans
- auto-belichting auto
- bedrijfstemperatuur 0 ~ 50 °C
- spanning 5 V
- interface USB2.0
- geluidsingang geïntegreerde
- microfooncamerahoek 0 ~ 135°
- vermogens gezichtsherkenning, beeldherkenning, OCR-tekstherkenning, spraakherkenning, enz.
- Magic Box
- MCU ARM 32-bits Cortex-M4
- communicatie USB virtuele seriële poort/seriële poort/Bluetooth
- hoofdfrequentie 168 MHz
- programmeertaal MicroPython
- spanning 100 V - 240 V AC, 50/60 Hz
- software DobotStudio/DobotLab
- ingangsspanning 12 V == 5 A DC
- gewicht 98 g
- bedrijfstemperatuur -5 °C ~ 45 °C
- grootte 95 mm x 80 mm x 21,5 mm
- vermogen maximum 60 W

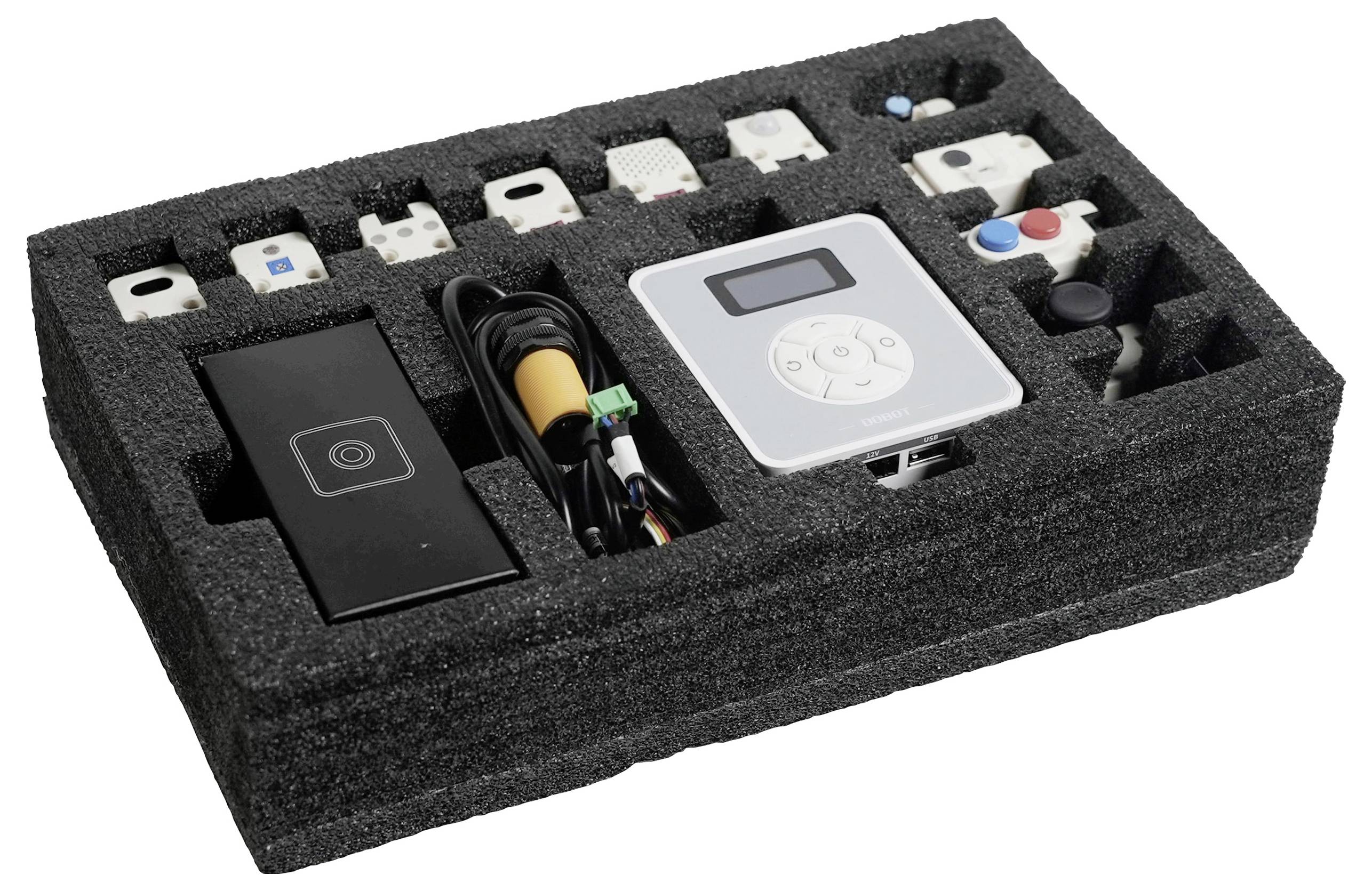

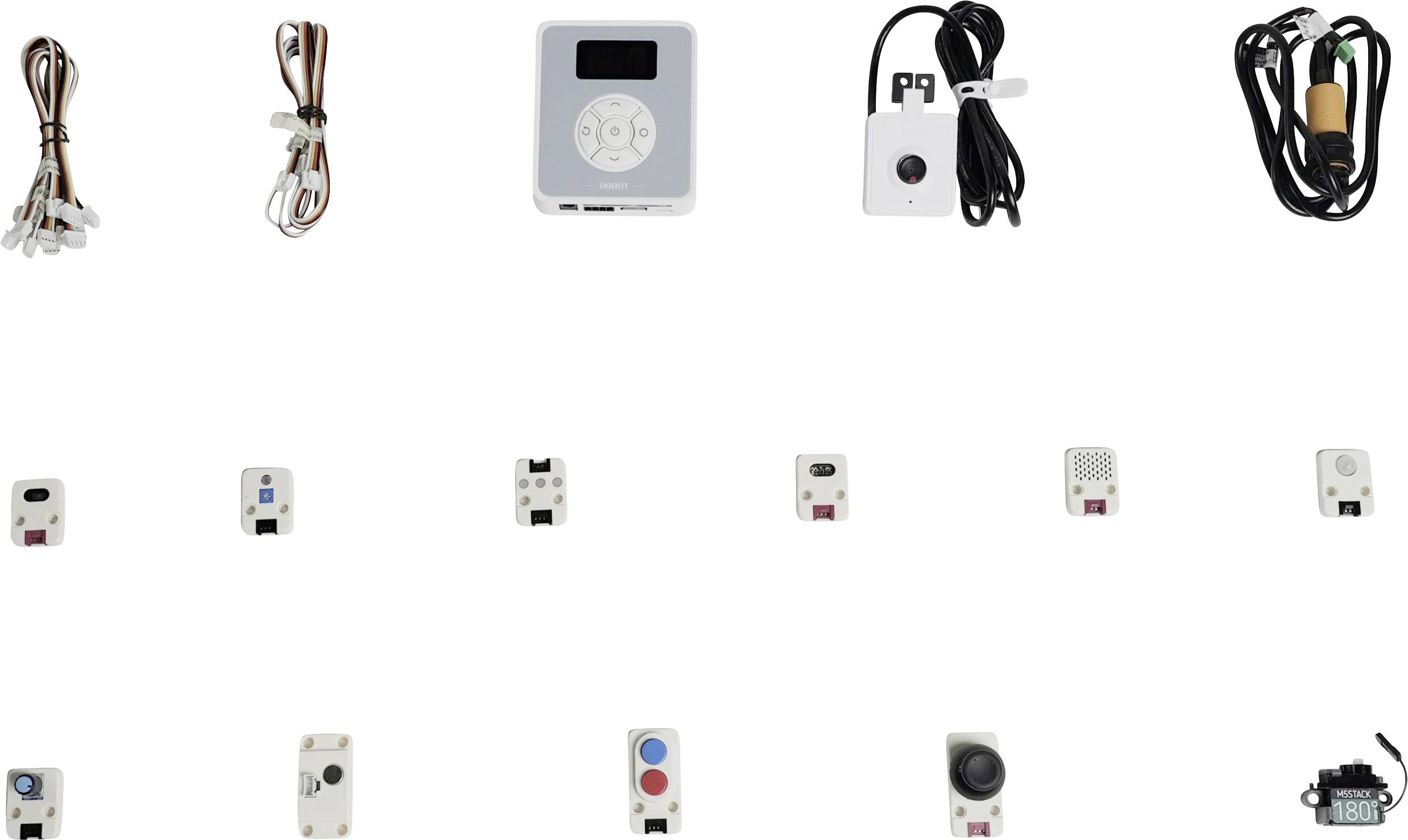

Omvang van de levering
- Gestsensor
- Lichtsensor
- LED-module
- Kleursensor
- Vochtsensor
- PIR-sensor
- Draaiknop-potentiometer
- Geluidssensor
- Dubbele knop
- Joystick
- Microservo
- Magic Box
- Foto-elektrische schakelaar (met houder)
- KI-cameraset
- 6x sensorkabel
- 2x sensorverlengkabel
- USB-kabel
- 4-polige stroomkabel
- 10-polige communicatiekabel
