Dobot Training System with PLC DT-BE-R-15 Uitbreidingsmodule

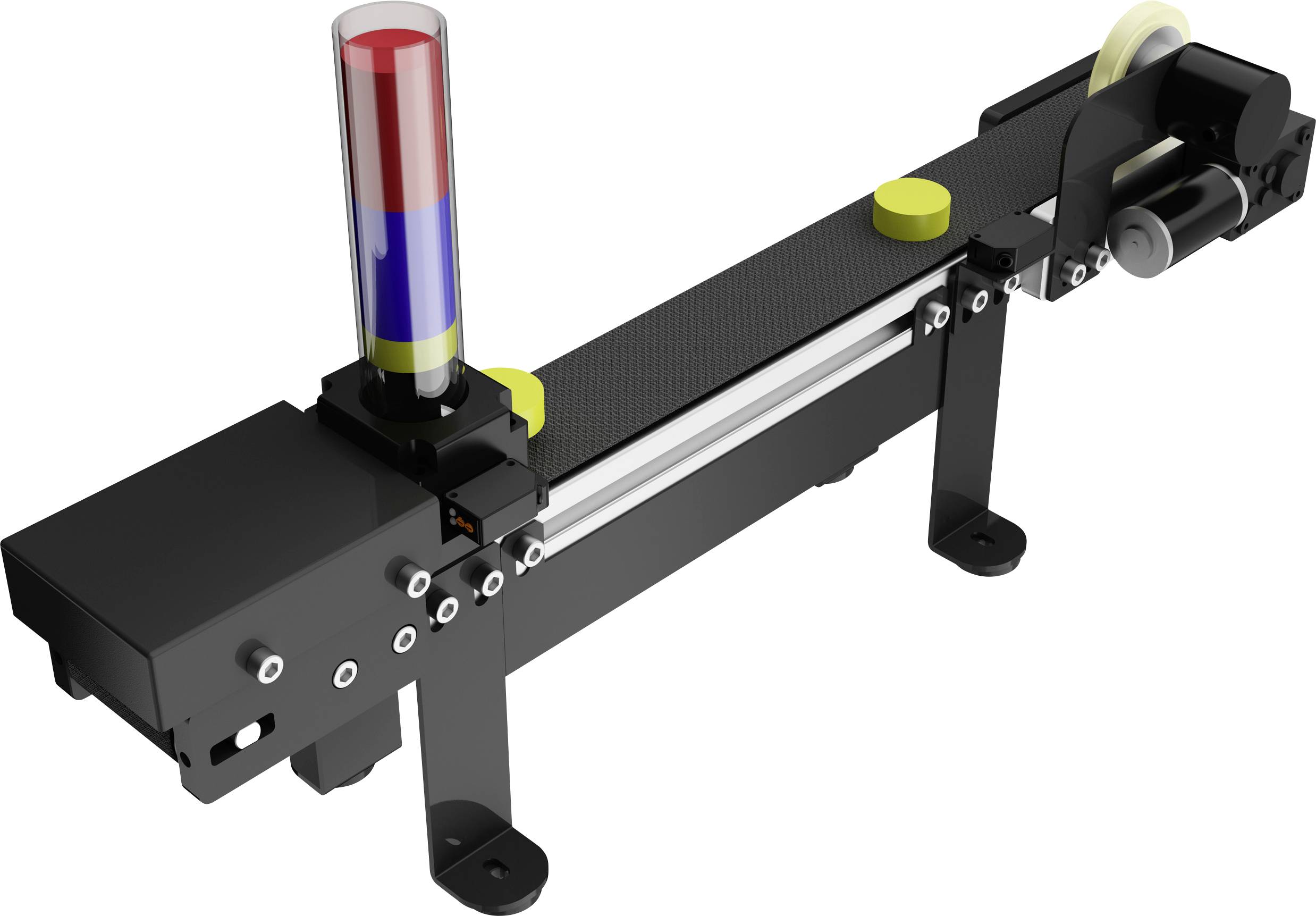

Een transportsysteem met een cilindrische rode en blauwe lamp, een zwarte transportband en een motor aan de rechterkant, gebruikt voor het vervoeren van kleine voorwerpen.

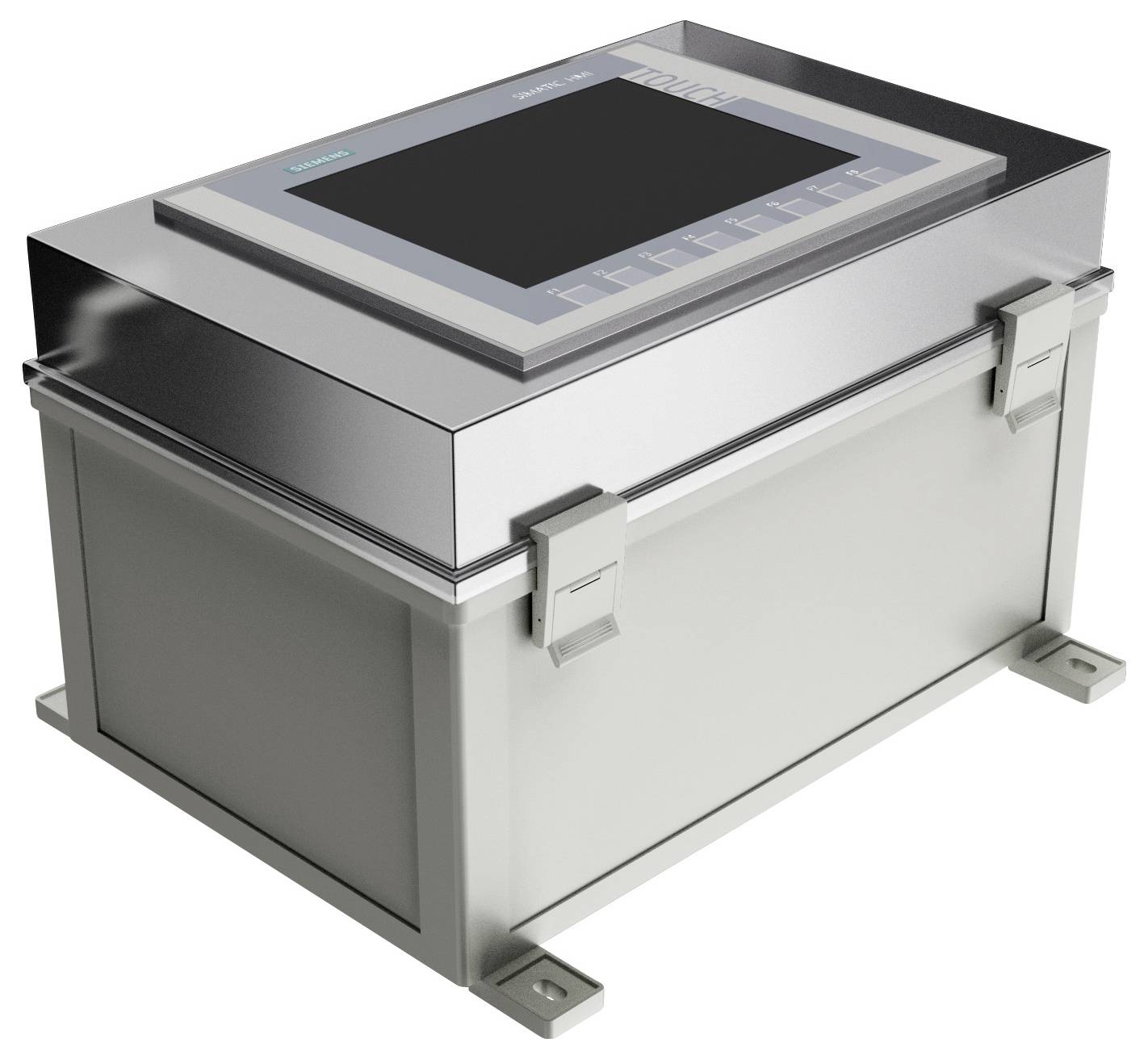

Een grijze industriële elektronische apparaat met een digitaal scherm en meerdere knoppen, gebruikt voor het bewaken of bedienen van machines.

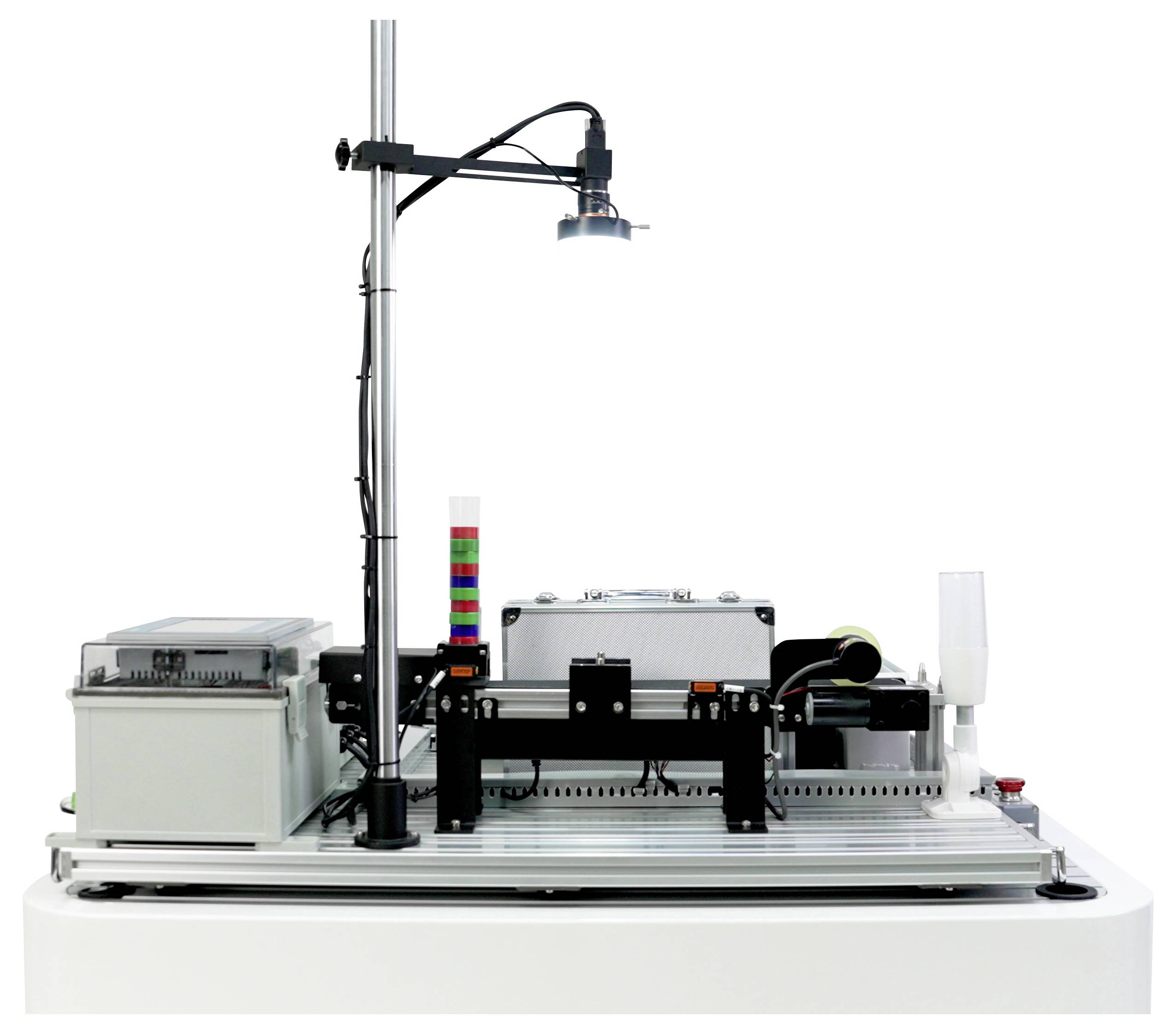

Een robotische assemblagelijnmachine voorzien van elektronische componenten, een lichtarmatuur en een stapel gekleurde signaalaanwijzers.

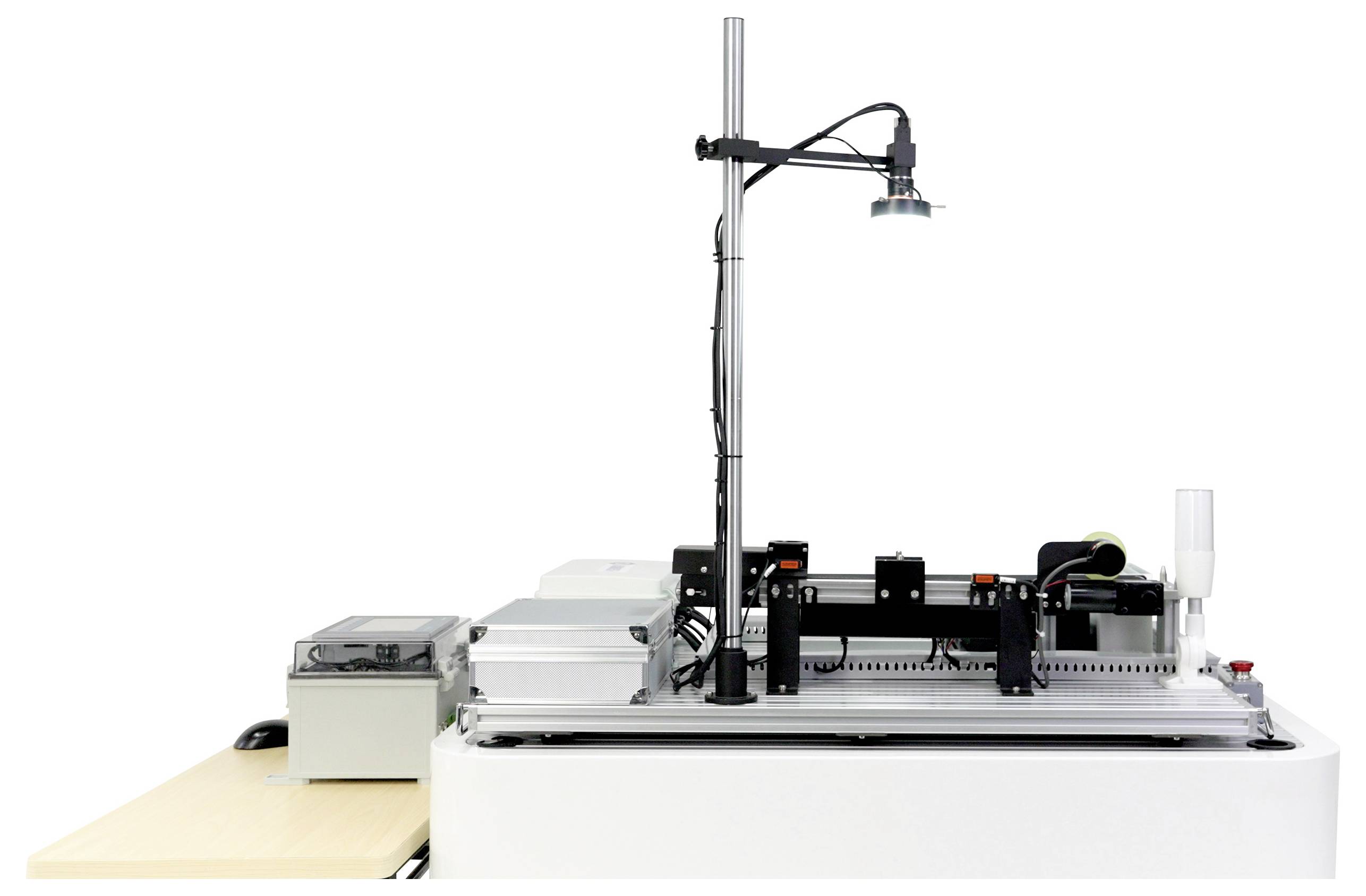

Een robotische assemblage-machine op een tafel met een camera gemonteerd aan een bovenliggende paal, gebruikt voor geautomatiseerde productieprocessen.

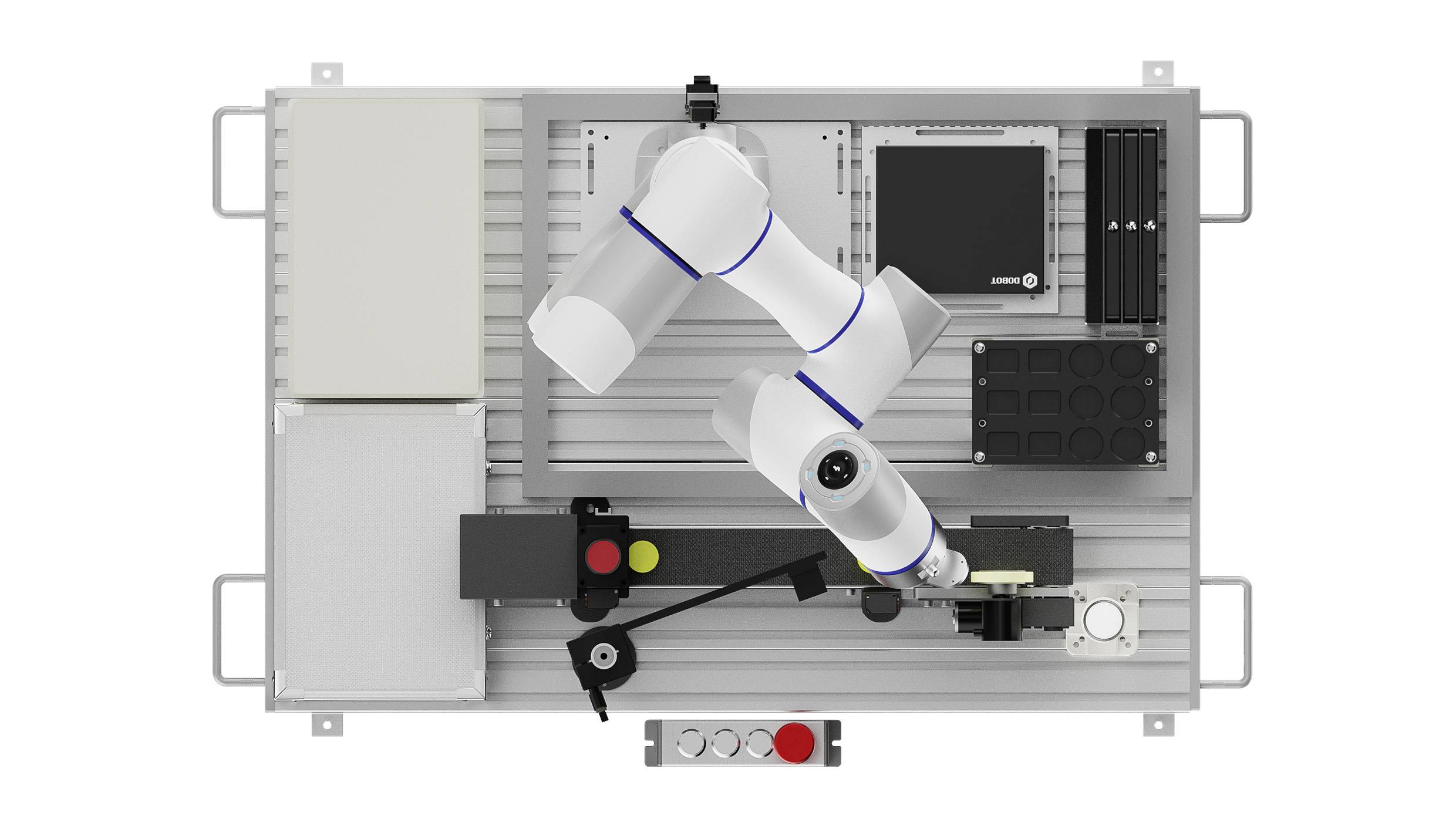

Bovenaanzicht van een robotarm op een metalen platform met bedieningspanelen en knoppen. De arm is centraal gepositioneerd, wat beweging of taakuitvoering suggereert.

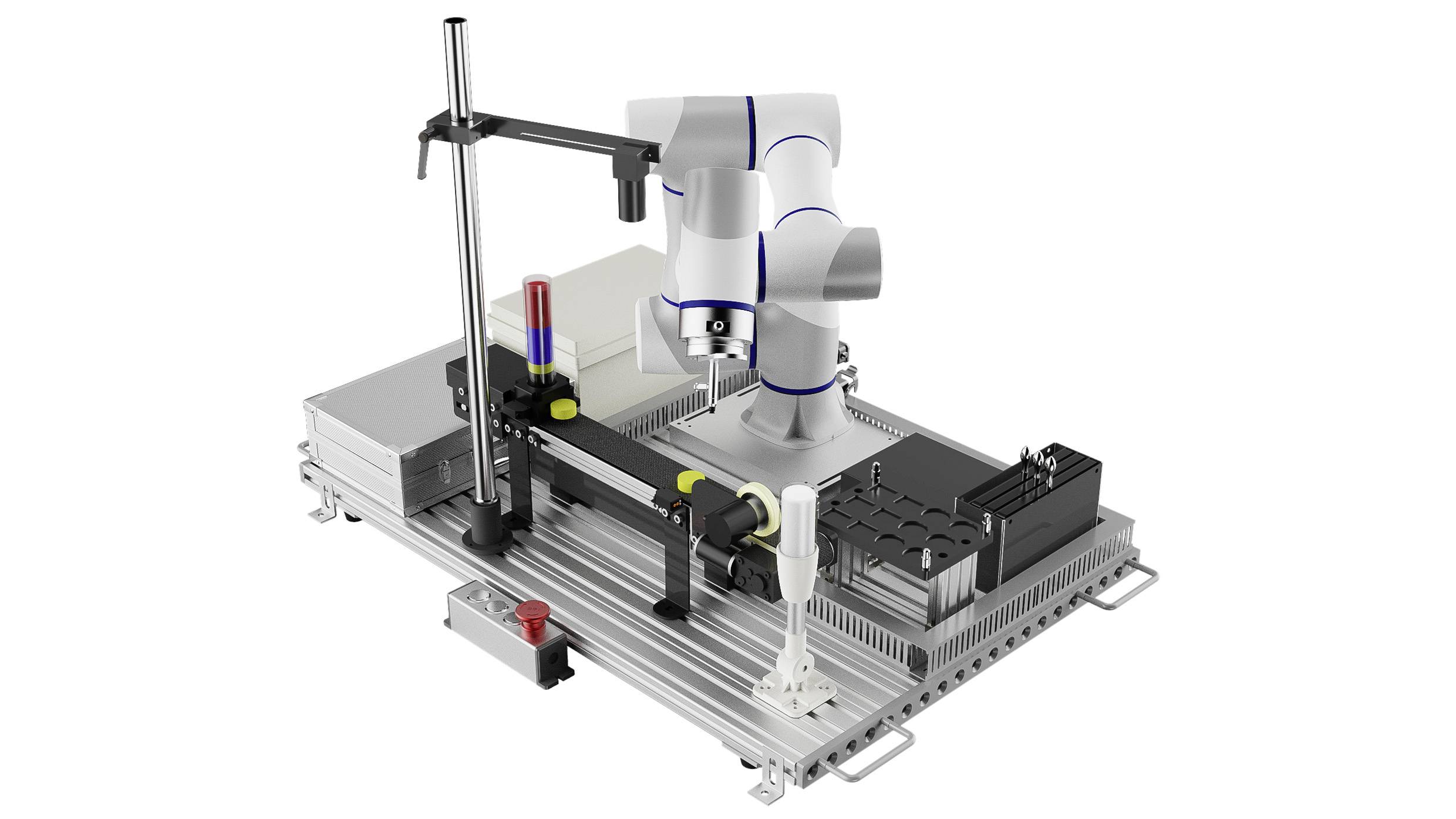

Een robotische armassemblage op een metalen basis voor industriële automatisering, met een centrale gearticuleerde arm en verschillende bevestigde componenten.

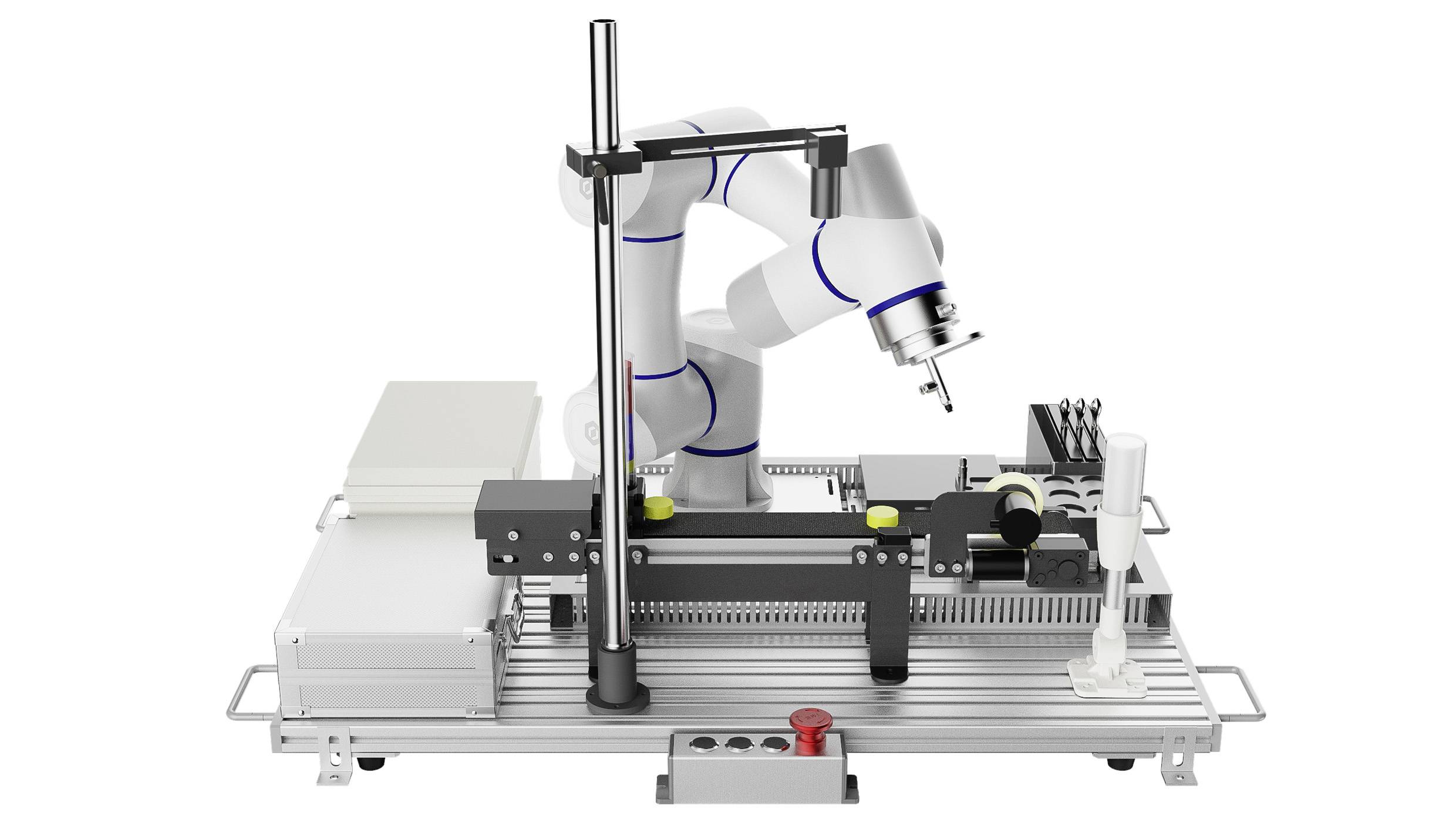

Een robotarm in een laboratoriumomgeving, uitgerust voor nauwkeurige bewegingen, werkend op een transportband met verschillende gereedschappen en componenten.

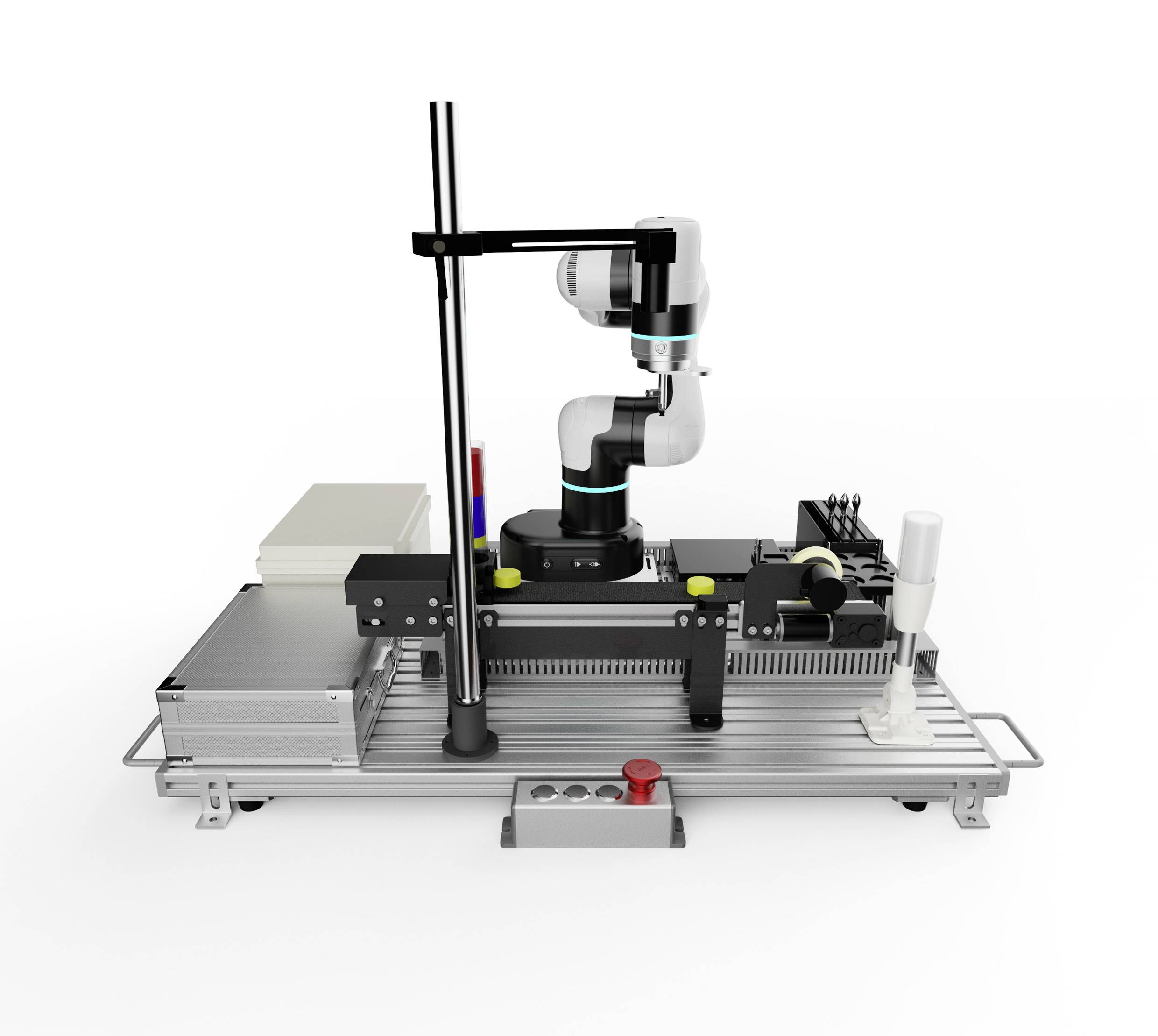

Een robotarm op een assemblagelijn-platform is gepositioneerd voor onderdelenmontage. Meerdere componenten en gereedschappen zijn op het platform gerangschikt.

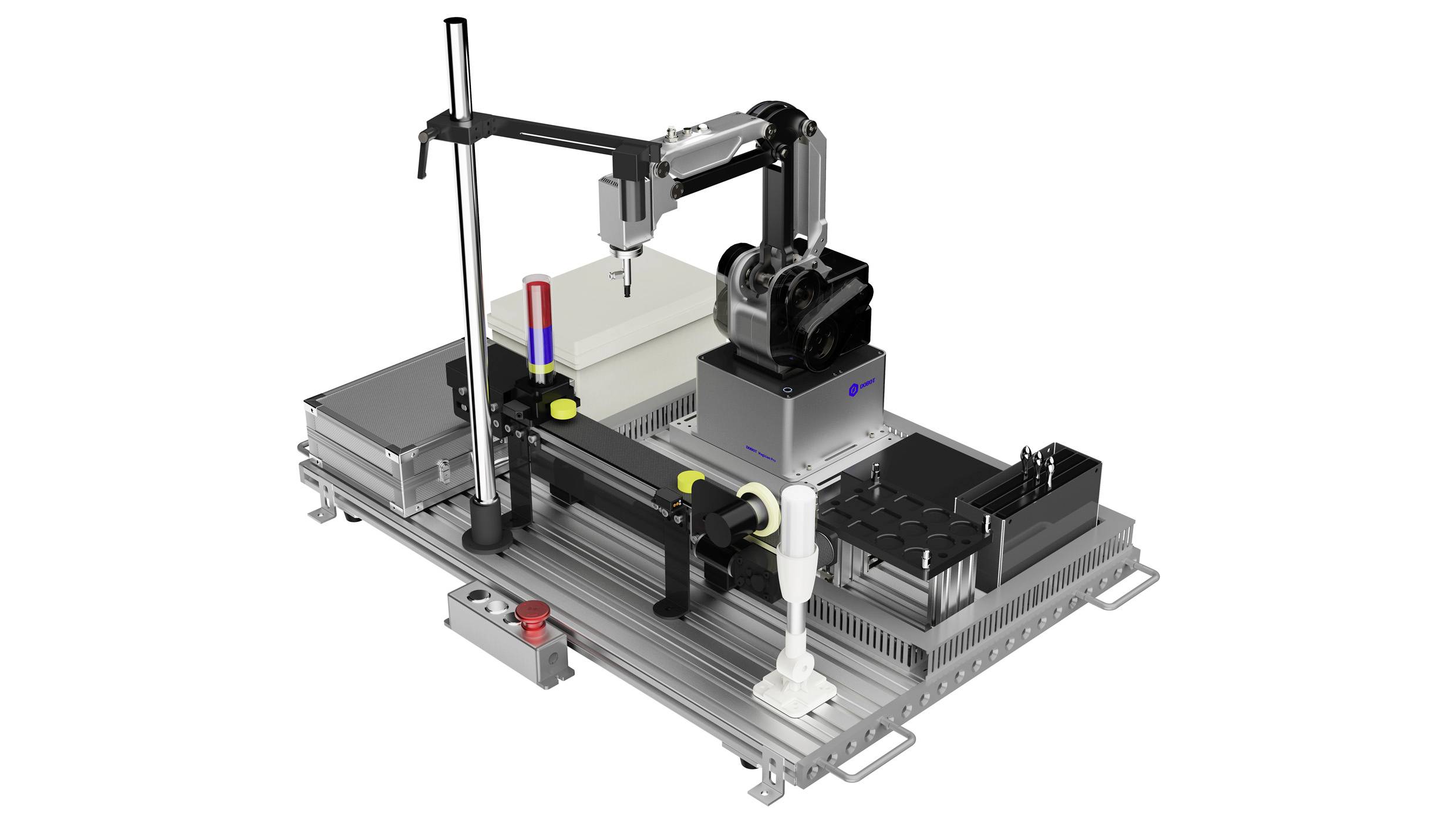

Een robotarm op een platform assembleert onderdelen, omringd door mechanische componenten en gereedschappen, en toont industriële automatisering.

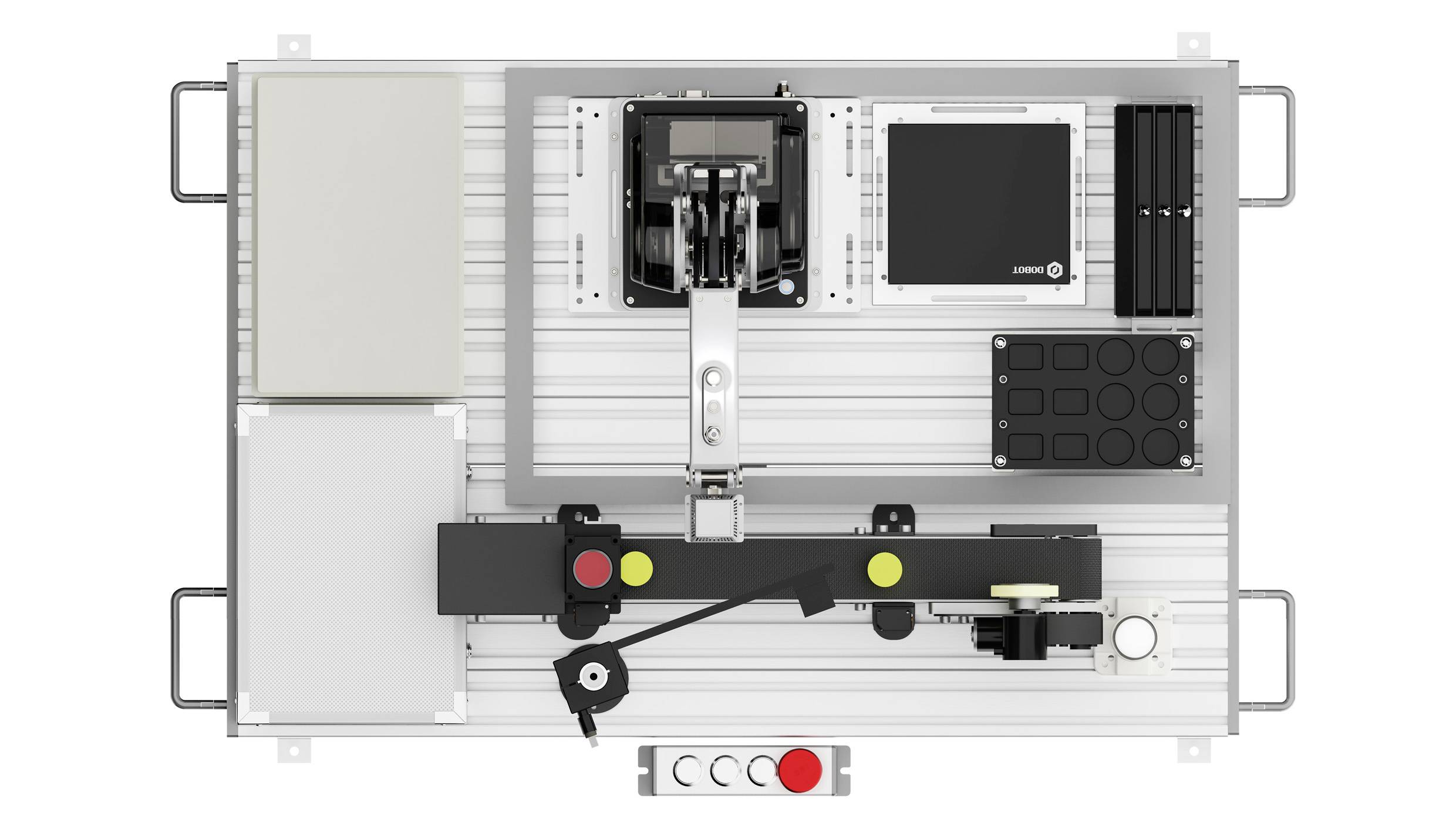

Een bovenaanzicht van een industrieel bedieningspaneel met knoppen en hendels, dat apparatuurbeheers- of bewakingsmogelijkheden aangeeft.
Industriële robot met een robotische arm op een metalen platform, uitgerust met een reeks sensoren en besturingssystemen, gebruikt voor automatiseringstaken.
1/11
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar do. 12 nov.
4 Stuk(s) (Zolang de voorraad strekt)
Aantal
Totaal (€ 6.669,00 / Stuk)
€ 6.669,00
excl. € 34,95
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
vrachttoeslag zonder verdere verzendkosten
Slechts 4 Stuk(s) beschikbaar
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

Trainingssysteem voor E6, MG400 en CR3 robotarm

  • Modulair ontwerp
  • Multi-veld integratie
  • Intuïtief en gebruiksvriendelijk
  • Veilig en betrouwbaar
  • Kostenefficiënt

Technische specificaties

  • Spanning: 100 - 240 V/AC, 50/60 Hz
  • VOLLEDIGE LASTSTROOM: 5 A (MG400, E6), 10 A (CR3)
  • Nominale kortsluitstroom: 18 A.
  • Totaal vermogen: Max. 500 W (MG400, E6), 800 W (CR3)
  • Mini-vacuümbron
  • Nominale spanning: 24 V/DC
  • Luchtdrukbereik: -70 ~ 110 kPa
  • PLC-systeemmodule
  • Gewicht: 3.5 kg
  • Spanning: 24 V/DC
  • Totaal vermogen: Max. 75 WL
  • Stroom bij volle belasting: 3 A.
  • Afmetingen: 335 mm × 270 mm × 235 mm
  • HMI: Scherm formaat: 17,8 cm (7,0 inch)
  • Resolutie: 800 × 480
  • PLC: CPU: 1212C DC/DC/DC
  • Werkgeheugen: 75 KB
  • Laadgeheugen: 2 MB
  • High Speed teller: 4
  • GEÏNTEGREERDE I/O: DI × 8, DQ × 6, AI × 2
  • Uitbreidbaarheid: Signaalkaart (SB) × 1,
  • Signaalmodule (SM) × 2,
  • Communicatiemodule (CM) × 3
Soortnaam

Uitbreidingsmodule

Gewicht

3.5 kg

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3415264 Dobot Training System with PLC DT-BE-R-15 Uitbreidingsmodule

Omschrijving

Trainingssysteem voor E6, MG400 en CR3 robotarm, met Siemens PLC zonder robotarm.

De teksten voor dit artikel zijn automatisch vertaald.

Omvang van de levering

  • Trainingsplatform:
  • Mini-vacuümbron
  • sokkel van vacuümbron
  • sokkel van robotarm
  • elektrische schakelkast
  • opbergbox voor werkbladen
  • statusindicatorlamp Tastbesturingskast
  • montageplaat (inclusief vaste voet)
  • transportband-kit:
  • toevoermodule
  • transportband
  • Encoder
  • netvoeding
  • Encoder-
  • communicatiekabel transportband
  • -communicatiekabel soldeervrije encoder-bus
  • 3x rood
  • rechthoekig werkstuk
  • 3x groen rechthoekig werkstuk 3x blauw rechthoekig werkstuk
  • 4x ronde antislip rubberen mat 4x ronde trillingsdempende rubberen voetmat
  • 3x groen rond werkstuk 3x
  • blauw rond werkstuk 3x
  • rood rond werkstuk 3x rood rond werkstuk
  • laaddraad
  • 4x transportbandestandaard 4x M5x20-schroeven 4x
  • M6x15 10x schroeven M6x10 schroeven
  • 4x M5 zeskantmoer
  • 14x M6 splitmoer (EU30)
  • PLC:
  • Siemens 1200 PLC en HMI touchscreen unit
  • PLC-uitgangskabel 22-polig PLC-
  • ingangskabel 24-polig PLC-
  • voedingskabel
  • veiligheidsinstructies
