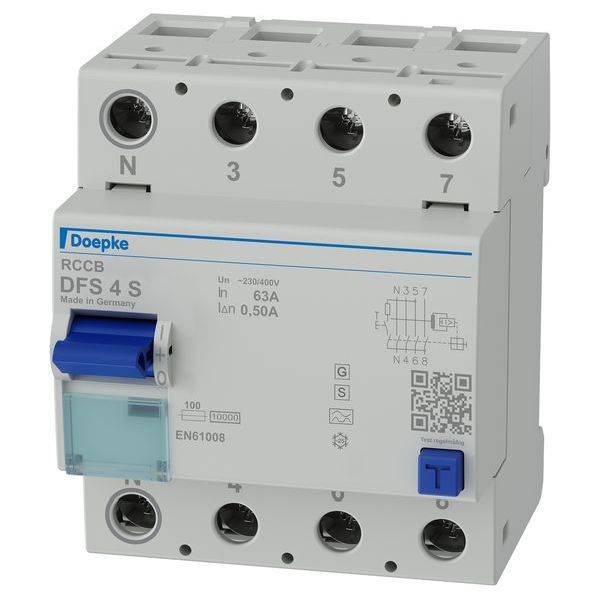

Doepke 09147905 Aardlekschakelaar A

Aardlekschakelaar (RCCB) schakelt de stroomvoorziening uit als gevaarlijk hoge foutstromen optreden. Zo beschermt u personen, dieren en installaties. DFS 4 zijn twee- of vierpolige aardlekschakelaars voor één- of driefasige netwerken. In standaarduitvoering zijn de compacte apparaten vier modules smal. Ze zijn met veel verschillende lekstroomtypes en uitvoeringen bij nominale stromen tot 125 A verkrijgbaar. De grote tweelaagse klemmen zijn ook geschikt voor grote kabeldiameters. De geactiveerde stand van de multifunctionele schakelknevel vergemakkelijkt het opsporen van storingen. De gratis etikettensoftware helpt bij het labelen. Schakelaars van het type A zijn puls- en wisselstroomgevoelig. Deze functie is onafhankelijk van de netspanning. Selectieve aardlekschakelaars worden gebruikt in installaties met getrapte verdelingen. In geval van een storing activeert alleen de schakelaar, in het gedeelte van de installatie waarin de foutstroom aanwezig is. De selectieve RCCB bieden brand- en foutbescherming (bij indirect contact), maar niet de extra bescherming (direct aanraken, persoonlijke bescherming). Apparaten in standaarduitvoering zijn ontworpen voor de bewaking van stroomcircuits met een nominale spanning van 230, 400 V, V en een nominale frequentie van 50 Hz. Eigenschappen: Aanspreek vertraging voor selectieve uitvoering; hoge immuniteit tegen stootfoutstromen en door netspanning aangedreven volgrompulsen; net- en hulpspanningsonafhankelijke activering; gevoelig voor wissel- en pulserende gelijkfoutstromen (type A) geringe afmetingen voor alle meetstromen; hoge kortsluitvastheid; dubbelzijdige dubbeldeksklemmen voor grote kabeldoorsnede en railaansluiting; schakelstandweergave; kijkvenster voor labeletiketten; multifunctionele schakelknop met drie posities: „Geactiveerd”; „geactiveerd”; aansluiting C1 neutrale positie links; montagemethode: snelbevestiging op draagrail; inbouwpositie willekeurig; voedingsrichting willekeurig; toepassingsgebieden: hoofdverdelingen in ver uitgebreide stroomvoorzieningen met TN-S-, TT- en TN-C-S-systemen, bijv. voor campings, jachthavens, kleine gatcolonieën, plaatsen voor het plaatsen van plaatsen. Selectieve aardlekschakelaars beschermen hier de kabels van de hoofdverdeling naar de onderverdelingen; uitgesloten is het gebruik in TN-C-netwerken en ter bescherming van installaties waarin elektronische bedrijfsmiddelen gladde gelijkfoutstromen of foutstromen met frequenties kunnen veroorzaken die niet gelijk zijn aan 50 Hz. Hier is geen uitgebreide bescherming gegarandeerd. Voor dergelijke toepassingen adviseren wij onze stroomgevoelige aardlekschakelaars (type B of B+); aanwijzingen: Om de selectiviteit van de RCCB te garanderen. Moet de nominale foutstroom van de selectieve RCCB ten minste één niveau hoger worden gekozen dan die van de nageschakelde ongecodeerde schakelaar.

De teksten voor dit artikel zijn automatisch vertaald.
