Name: Dold IK3070.01/200 AC50/60Hz 220-240V Relais Nominale spanning: 240 V/AC Schakelstroom (max.): 10 A 1x NO 1 stuk(s)
Brand: Dold
SKU: 2359196
Availability: BackOrder

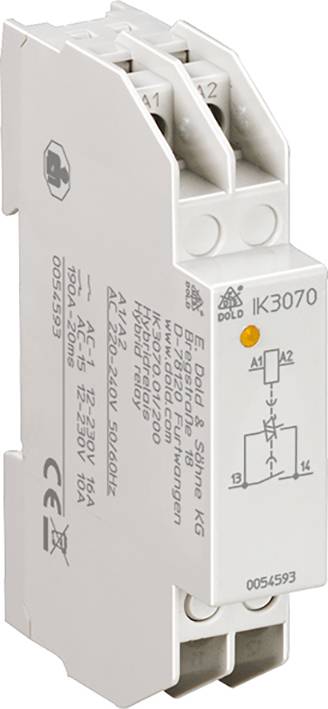

Een wit elektrisch relais met technische details en een bedradingsschema op het oppervlak.

Afbeelding vergelijkbaar

Soortnaam

Relais

Contactsoort

1x NO

Nominale spanning

240 V/AC

Schakelstroom (max.)

10 A

Type

IK3070.01/200 AC50/60Hz 220-240V

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 30 nov.

Aantal

Stuk(s)

Totaal (€ 80,98 / Stuk)

€ 80,98

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Voor lasten met zeer hoge inschakelstromen
Betrouwbaar schakelen van energiebesparende en LED-lampen
Lange levensduur door hybride techniek

Technische specificaties

Thermische stroom Ith: 16 A (ook bij 60 °C omgevingstemp.)
Vermogensverlies bij 16 A: 3 W.
Schakelvermogen conform AC 15, 10 A inductief
Inschakelen: 100 A, cos phi 0,3
Uitschakelen: 10 A, cos phi 0,3
TL-lampbelasting met
Elektronisch voorschakelapparaat (EVG): 60 x 58 W eenrij, met 10 μF-compensatie 30 x 58 W tweerijig, met 22 μF-compensatie
Parallelle compensatie: 48 x 58 W, met 7 μF-compensatie
Schakelstroom: 190 A 20 ms
Halfgeleiderzekering: 180 A2 s 10 ms (bescherming voor Triac)
Varistorspanning: AC 275 V.

Soortnaam: Relais

Type: IK3070.01/200 AC50/60Hz 220-240V

Bedrijfsspanning (min.): 220 V/AC

Bedrijfsspanning (max.): 240 V/AC

: 1x NO

Nominale spanning: 240 V/AC

Schakelstroom (max.): 10 A

Elektrische levensduur: Conform AC 15 bij 10 A, AC 230 V: ≥ 106 schakelcycli

Mechanische levensduur: 30 x 106 schakelcycli

Bijzonderheden: Low Noise

: IP20
IP40

Max. temperatuur: +60 °C

Min. temperatuur: -20 °C

: 90 mm

Breedte: 17.5 mm

Hoogte: 58 mm

Afm.: (l x b x h) 90 x 17.5 x 58 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V Relais Nominale spanning: 240 V/AC Schakelstroom (max.): 10 A 1x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V Relais Nominale spanning: 240 V/AC Schakelstroom (max.): 10 A 1x NO 1 stuk(s)

Omschrijving

Het hybride vermogensrelais is geschikt voor het schakelen van sterk inductieve of capacitieve belastingen, bijv. Energiebesparende en LED-lampen. Toepassingsgebieden zijn te vinden in de verwarmings-, klimaat-, ventilatie- en verlichtingstechniek.
Het hybride schakelrelais heeft een uitgangsrelais met een parallel geschakelde triac. In het schakelmoment neemt de Triac de last over. De permanente stroom daarentegen wordt door het relaiscontact vanwege het hogere verliesvermogen van de triacs geleid.
Omdat de Triac alleen in fase-nuldoorgang uitschakelt, is het apparaat alleen geschikt voor het schakelen van AC-lasten.

· Conform IEC/en 60 947-4-3
· Nominale bedrijfsstroom 20 A.
· Hoge elektrische levensduur van >106 schakelingen bij AC 15
· 10 A inductief
· Geluidsarm schakelen
· Voor het schakelen van ohmse, inductieve en capacitieve lasten
· Nulspanningschakelend
· 1 NO
· 17,5 mm breedte

De teksten voor dit artikel zijn automatisch vertaald.
