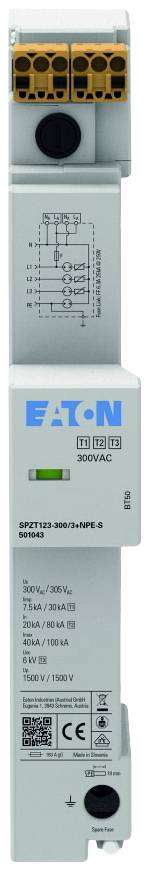

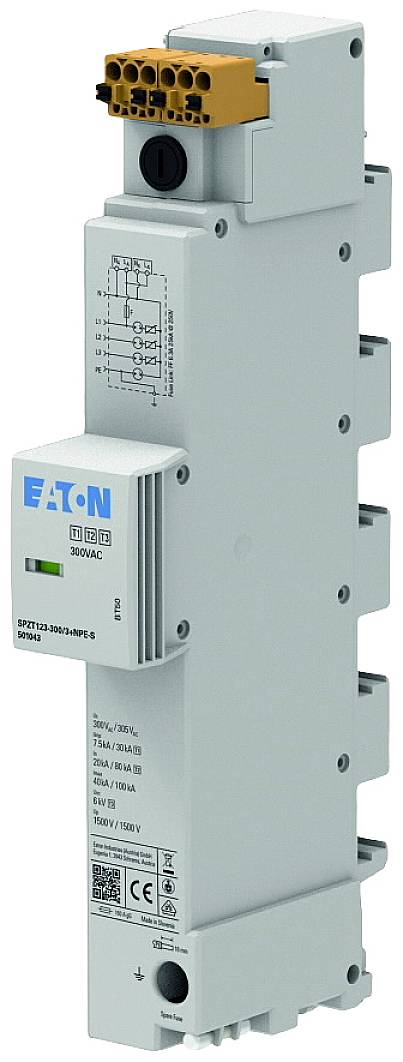

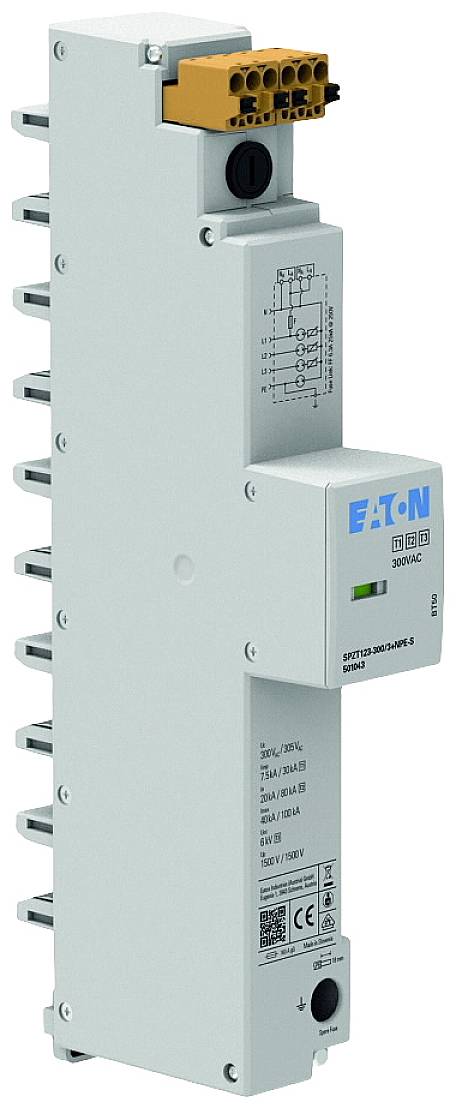

Eaton EP-501043 SPZT123-300/3+NPE-S Overspanningsafleider Overspanningsbeveiliging voor: 40mm-verzamelrail 7.5 kA 1 stuk
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 190,07 / Stuk)
€ 190,07
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Bliksemstroom-overspanningsafleider voor 40mm-verzamelrail, TN-S/TT, 3P, 7,5 kA (10/350) μs, klasse I+II+III/type 1+2+3
- Smalle uitvoering
- 7,5 kA met spanningsaftakking
- Energetisch gecoördineerd beschermend effect op het eindapparaat
- Spanningsschakelende vonkbrugtechnologie
- Overstroombeveiligde spanningsaftakking
Technische specificaties
- Netvorm TN
- Netvorm TN-C
- Netvorm TN-C-S
- Netvorm TN-S
- Netvorm TT
- Aantal polen: 4
- Bliksemstroom (10/350 μs): 7,5 kA
- Hoogste permanente spanning: AC 300 V
- Nominale spanning: AC 240 V
- Beschermingsniveau: 1,5 kV
- Beschermingsniveau L-N: 1,5 kV
- Beschermingsniveau N-PE: 1,5 kV
- Netvolgstroombluscapaciteit: 0.1 kA
- Specifieke energie (W/R): 14 kJ/Ω
- Max. overstroombeveiliging aftakbedrading (zekering): 160 A
- Montagewijze: busbar
- Formaat: 2 TE
- Signalering op het apparaat: optisch
- Testklasse: type 1 en 2 en 3
- Soortnaam
Overspanningsafleider
- Overspanningsbeveiliging voor
40mm-verzamelrail
- Lekstroom
7.5 kA
- Nominale spanning
240 V/AC
300 V/AC
IP20
- Fabrikantnr.
EP-501043
- Type
SPZT123-300/3+NPE-S
- Kleur (specifiek)
Lichtgrijs
- Normen
VDE 0100-443/-534
Klasse I+II+III/type 1+2+3
IEC 61643-11 2011
EN 61643-11: 2012+A11: 2018
- Afm.
(b x h x d) 36 x 233.4 x 102.3 mm
- Breedte
36 mm
- Hoogte
233.4 mm
- Diepte
102.3 mm
- Inhoud
1 stuk(s)
- Aantal polen
4
- Gewicht
710 g
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2734685 Eaton EP-501043 SPZT123-300/3+NPE-S Overspanningsafleider Overspanningsbeveiliging voor: 40mm-verzamelrail 7.5 kA 1 stuk
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2734685 Eaton EP-501043 SPZT123-300/3+NPE-S Overspanningsafleider Overspanningsbeveiliging voor: 40mm-verzamelrail 7.5 kA 1 stuk
Omschrijving
De overspanningsbeveiliging SPZT123 van Eaton is vooral bedoeld voor installaties in gebouwen conform VDE 0100-443/-534. De inbouw gebeurt via insteekmontage op de 40mm-stroomrail van de meterverdeler in de netzijdige aansluitruimte (NAR). Voor de inbouw zijn geen schroeven of gereedschap nodig. Een overeenkomstig behuizingsontwerp voorkomt verkeerde positionering en past zich automatisch aan de 5mm- of 10mm-verzamelrail aan.
Uitvoering
- Smalle uitvoering
- 7,5 kA met spanningsaftakking
- Energetisch gecoördineerde bescherming tot aan het eindapparaat
- Spanningsschakelende vonkbrugtechnologie
- Overstroombeveiligde spanningsaftakking
- Ter bescherming van installaties tegen transiënte overspanningen veroorzaakt door directe en indirecte blikseminslagen, evenals schakelhandelingen
- Bliksembeveiligingsklasse III en IV conform IEC 62305
- Voldoet aan alle eisen voor de installatie van overspanningsbeveiliging conform DIN VDE 0100-534
- Voor netvorm TT & TN-S
Opmerkingen
- Dit product moet vanwege de veiligheid door een vakman worden geïnstalleerd.
