DEHN 942310 DG MP TT 275 Overspanningsafleider Overspanningsbeveiliging voor: Verdeelkast 20 kA 1 stuk(s) kopen ? Conrad Electronic

Een rood overspanningsbeveiligingsapparaat met vier modulelementen. De modules zijn gemarkeerd met 'DEHNguard DG MOD 275'.

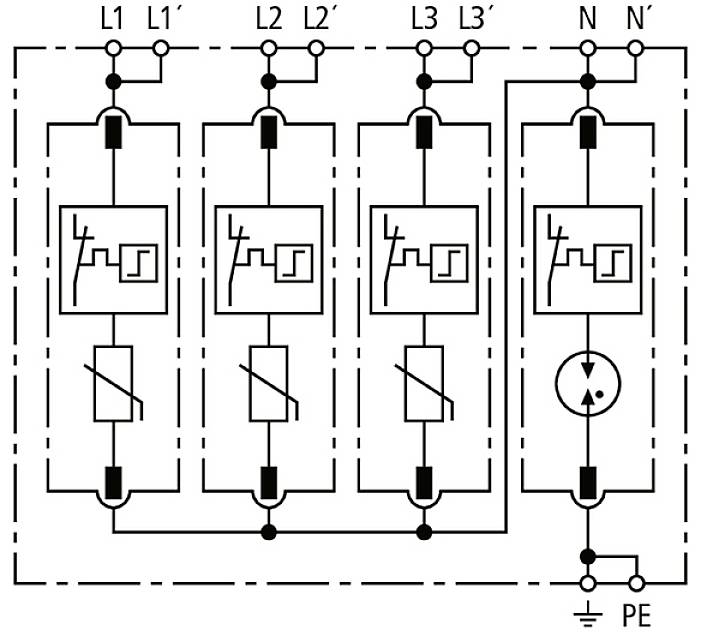

'Schakelschema van een driefasige beschermingsschakelaar met vier schakelingen, gemarkeerd als L1, L2, L3 en N, evenals PE-aansluiting.'

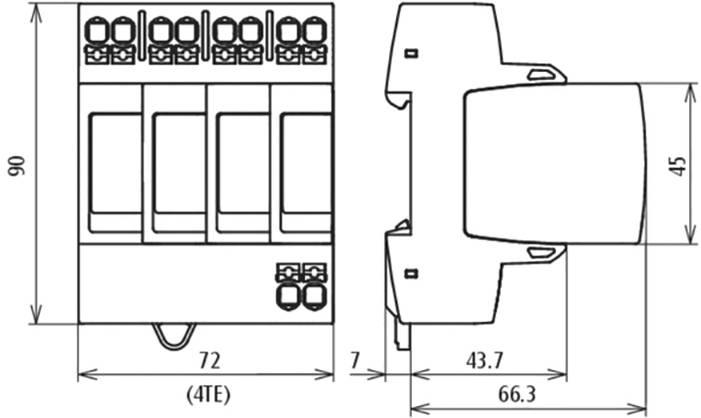

'Schematic diagram for an electrical device, 90 mm high, 72 mm wide, with 4 units (4TE). Shows front and side view with dimensions.'

1/3

Datasheet (PDF)

Onbekende levertijd

Aantal

Stuk(s)

Totaal (€ 128,09 / Stuk)

€ 128,09

excl. btw

Gratis verzending*

Juridisch probleem melden

Technische specificaties

Energetisch geöriënaarde bescherming tegen het eindapparaat (≤ 10 m) type 2 + type 3
Hoogste permanente spanning: AC [L-PE] (UC) 275 V (50 / 60 Hz)
Hoogste permanente spanning: AC [N-PE] (UC) 255 V (50 / 60 Hz)
Nominale lekstroom: (8/20 μs) (in) 20 kA
Nominale laststroom bij V-doorgangsbedrading: (IL) 40 A.
Beschermingsniveau [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Beschermingsniveau [L-PE] / [N-PE] bij 5 kA (UP): ≤ 1,5 / ≤ 1,5 kV
Reactietijd (ta): ≤ 100 ns
Extra externe zekering nodig: nee
Kortsluitvastheid (ISCCR): 25 kAeff
Max. Overstroombeveiliging aan de netzijde bij V-doorgangsbedrading: 40 A g
Max. Overstroombeveiliging aan de netzijde bij steekbedrading
(Dubbele aansluiting 2 x 10 mmm) geen:
TOV-spanning (UT) – karakteristiek 335 V / 5 sec. – Stevigheid
TOV-spanning (UT) - karakteristiek 440 V / 120 min. – Stevigheid
Lekstroom: Geen lekstroom
Functie-/storingsweergave: Groen/rood
Aantal poorten: 1
Aansluitdoorsnede: (Min.) 1,5 mmm m-draad
Aansluitdoorsnede: (Min.) 6 mmm/m fijndradig
Aansluitdoorsnede: (Max.) 10 mmm in-/fijndradig
Aansluitdoorsnede: (Min.) Met adereindhuls 1,5 mmm
Aansluitdoorsnede: (Max.) met adereindhuls 6 mmm
Aansluitdoorsnede: (Max.) met adereindhuls zonder kraag 10 mmm
Montage op: 35 mm DIN-rail conform EN 60715
Behuizingsmateriaal: Thermoplast, kleur rood, UL 94 V-0
Inbouwplaats: Interieur
Inbouwmaten: 4 te, DIN 43880
Goedkeuringen: KEMA, VDE
SCHAKELVERMOGEN: AC 250 V / 0,5 A
SCHAKELVERMOGEN: DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A

Soortnaam: Overspanningsafleider

Overspanningsbeveiliging voor: Verdeelkast

Lekstroom: 20 kA

Nominale spanning: 230 V/AC
400 V/AC

Aanspreektijd: ≤ 25 ns

Bedrijfstemperatuur: -40 tot +80 °C

: IP20

Fabrikantnr.: 942310

Kleur (specifiek): Rood

Normen: SPD conform en 61643-11 /... IEC 61643-11 type 2 + type 3 / klasse II + klasse III.

Afm.: (b x h x d) 72 x 90 x 70 mm

Breedte: 72 mm

Hoogte: 90 mm

Diepte: 70 mm

Inhoud: 1 stuk(s)

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2734571 DEHN 942310 DG MP TT 275 Overspanningsafleider Overspanningsbeveiliging voor: Verdeelkast 20 kA 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2734571 DEHN 942310 DG MP TT 275 Overspanningsafleider Overspanningsbeveiliging voor: Verdeelkast 20 kA 1 stuk(s)

Omschrijving

Meerpolige overspanningsafleider DEHNguard MP, type 2 conform en 61643-11, bestaande uit basisdeel met ingestoken beveiligingsmodules en dubbele push-in-aansluitklem geschikt voor steek- en doorgangsbedrading. Krachtige apparatenbescherming door afleiderbewaking met Thermo-Dynamic-Control. Om laagspanningsinstallaties van consumenten tegen overspanningen te beveiligen. Voor gebruik in het concept van bliksembeveiligingszones op de interfaces 0B-1 en hoger.
