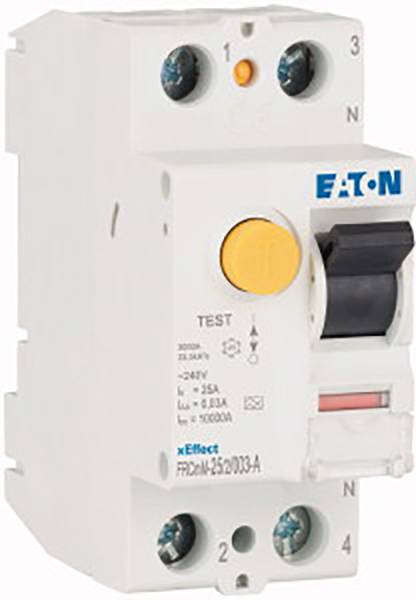

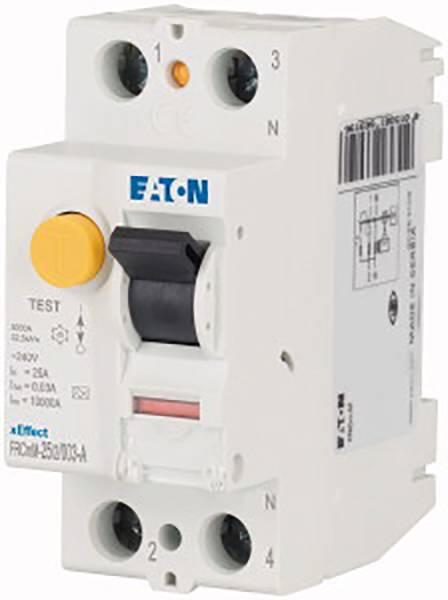

Eaton Y7-170431 FRCMM-25/2/003-A Aardlekschakelaar 2-fasig A 25 A 0.03 A
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Aardlekschakelaar
Aantal polen
2
Uitschakelkarakteristiek
A
Meting differentiaal stroom
0.03 A
Nominale stroom (afgerond)
25 A
Datasheet (PDF)
Aantal
Totaal (€ 76,02 / Stuk)
€ 82,64
-8 %
€ 76,02
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- FI-schakelaar, 25 A, 2p, 30 mA, type A
- Soortnaam
Aardlekschakelaar
- Aantal polen
2
- Uitschakelkarakteristiek
A
- Meting differentiaal stroom
0.03 A
- Nominale stroom
25 A
- Nominale stroom (afgerond)
25 A
- Uitvoering
2-fasig
- Uitvoering
1-polig + N
- Inhoud
1 stuk(s)
DIN rail
70.5 mm
25 A
240 V
440 V
2
0.03 A
A
FALSE
10 kA
0.25 kA
2
2
FALSE
FALSE
50/60 Hz
IP20
1.5-35 mm²
1.5-16 mm²
TRUE
25-40 °C
TRUE
4
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2622166 Eaton Y7-170431 FRCMM-25/2/003-A Aardlekschakelaar 2-fasig A 25 A 0.03 A
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2622166 Eaton Y7-170431 FRCMM-25/2/003-A Aardlekschakelaar 2-fasig A 25 A 0.03 A
Informatie
Informatie 2622166 Eaton Y7-170431 FRCMM-25/2/003-A Aardlekschakelaar 2-fasig A 25 A 0.03 A
Omschrijving
Design
Spanningsonafhankelijke aardlekschakelaar voor industriële en commerciële toepassingen met hoge nominale stroom
Dubbele comfortklem (lift/bek), aan beide zijden
Contactaanduiding rood-groen
De werking van de schakelaar is onafhankelijk van de plaats
Gebruiksaanwijzing
De aardlekschakelaar en de activering ervan is onafhankelijk van de netspanning (VI) en maakt het gebruik in alle toegangsruimtes mogelijk. De aardlekschakelaar is geschikt om storingsbeveiliging, extra beveiliging en/of brandbeveiliging te bieden. De eisen van de betreffende installatievoorschriften (bijvoorbeeld: IEC/EN 60364) zijn van toepassing
Testknop
De testknop 'T' moet om de 6 maanden worden ingedrukt. De operator van de installatie dient aantoonbaar op de hoogte te worden gebracht van deze situatie en zijn verantwoordelijkheid. Onder speciale omstandigheden (bijvoorbeeld vochtige en/of stoffige omgeving, omgevingen met vervuilende en/of corrosieve omstandigheden, omgevingen met hoge temperatuurschommelingen, installaties met risico op overspanning door schakelen van apparaten en/of atmosferische ontladingen, mobiele stroomvoorzieningen), wordt aanbevolen maandelijks te testen. De eisen van de installatierichtlijn gelden in speciale toepassingen en omgevingen. Als het schakelapparaat tegelijkertijd een rode en gele LED toont, moet de
testknop worden ingedrukt en de stappen in de montagehandleiding worden gevolgd.Door het indrukken van de testknop 'T' wordt alleen de werking van de aardlekschakelaar (FI) getest. Deze test vervangt noch de aardingsweerstandsmeting (RE), noch de voorschriftmatige
controle van de toestand van de aardlekschakelaar, die afzonderlijk moeten worden uitgevoerd.
Spanningsonafhankelijke aardlekschakelaar voor industriële en commerciële toepassingen met hoge nominale stroom
Dubbele comfortklem (lift/bek), aan beide zijden
Contactaanduiding rood-groen
De werking van de schakelaar is onafhankelijk van de plaats
Gebruiksaanwijzing
De aardlekschakelaar en de activering ervan is onafhankelijk van de netspanning (VI) en maakt het gebruik in alle toegangsruimtes mogelijk. De aardlekschakelaar is geschikt om storingsbeveiliging, extra beveiliging en/of brandbeveiliging te bieden. De eisen van de betreffende installatievoorschriften (bijvoorbeeld: IEC/EN 60364) zijn van toepassing
Testknop
De testknop 'T' moet om de 6 maanden worden ingedrukt. De operator van de installatie dient aantoonbaar op de hoogte te worden gebracht van deze situatie en zijn verantwoordelijkheid. Onder speciale omstandigheden (bijvoorbeeld vochtige en/of stoffige omgeving, omgevingen met vervuilende en/of corrosieve omstandigheden, omgevingen met hoge temperatuurschommelingen, installaties met risico op overspanning door schakelen van apparaten en/of atmosferische ontladingen, mobiele stroomvoorzieningen), wordt aanbevolen maandelijks te testen. De eisen van de installatierichtlijn gelden in speciale toepassingen en omgevingen. Als het schakelapparaat tegelijkertijd een rode en gele LED toont, moet de
testknop worden ingedrukt en de stappen in de montagehandleiding worden gevolgd.Door het indrukken van de testknop 'T' wordt alleen de werking van de aardlekschakelaar (FI) getest. Deze test vervangt noch de aardingsweerstandsmeting (RE), noch de voorschriftmatige
controle van de toestand van de aardlekschakelaar, die afzonderlijk moeten worden uitgevoerd.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
