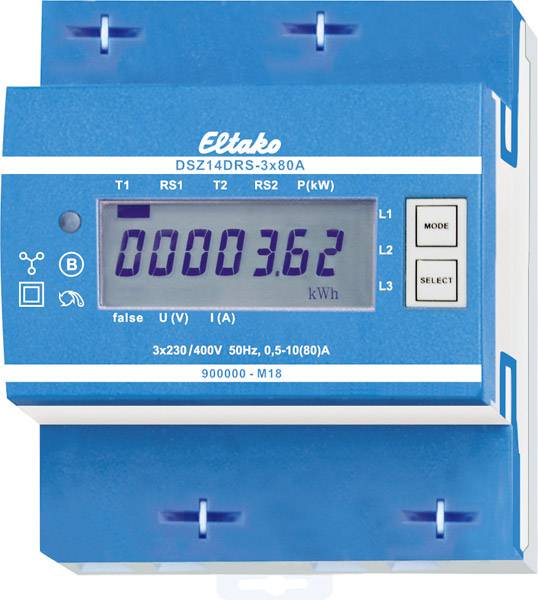

Eltako DSZ14DRS-3x80A MID 28365715 kWh-meter 3-fasen Digitaal 80 A Conform MID: Ja 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
kWh-meter 3-fasen
Belastingsstroom
80 A
Weergave
Digitaal
IJking
Geijkt
Metertype
Zendapparatuur
2 Stuk(s)
Aantal
Totaal (€ 144,62 / Stuk)
€ 169,41
-15 %
€ 144,62
excl. btw
Gratis verzending*
Slechts 2 Stuk(s) beschikbaar
Technische specificaties
- Metertype
Zendapparatuur
- Soortnaam
kWh-meter 3-fasen
- Belastingsstroom
80 A
- Weergave
Digitaal
- IJking
Geijkt
- Voedingsspanning
230 V
400 V
- Kleur (specifiek)
Blauw
- Afm.
(l x b x h) 58 x 70 x 58 mm
- Uitvoering
Directe meting
- Voedingsspanning
230 V
400 V
- Inbouwbreedte
70 mm
- Frequentie
50 Hz
- Nauwkeurigheidsklasse
B
- Conform MID
Ja
- Meetfunctie
Effectief vermogen
- Spanningsbereik (nom.)
230 tot 400 V
- Netspanning (max.)
400 V
- Netspanning (min.)
230 V
- Breedte
70 mm
- Hoogte
58 mm
58 mm
- Stroom (max.)
80 A
- Stroom (min.)
10 A
- Stroombereik
10 tot 80 A
- Type
DSZ14DRS-3x80A MID
DRA (DIN-rail adaptor)
70 mm
Direct measurement
82 mm
58 mm
Purchase
Digital
50-50 Hz
80 A
4
7
Electronic
IP20
RS-485
Effective power
Two-tariff
External
TRUE
TRUE
Measuring Instruments Directive
Electrical
B
Four conductor
230-230 V
400-400 V
10 A
- UKCA
n.v.t.
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2162052 Eltako DSZ14DRS-3x80A MID 28365715 kWh-meter 3-fasen Digitaal 80 A Conform MID: Ja 1 stuk(s)
Omschrijving
Alleen geijkte tellers zijn volgens paragraaf 25 van de Duitse ijkwet toegelaten voor stroomberekening. Niet-naleving is een overtreding volgens paragraaf 19.
RS485-bus draadloze omvormer-draaistroommeter Maximale stroom 3 x 80 A, stand-byverlies slechts 0,8 watt aan L1 en 0,5 W aan L2 en L3. Nauwkeurigheidsklasse B (1%). Met RS485-interface. De direct metende elektriciteitsmeter meet de effectieve energie aan de hand van de stromen tussen de ingangen en uitgangen. Het eigen verbruik van maximaal 0,8 watt en 0,5 watt effectief vermogen per kring wordt niet gemeten en niet weergegeven. Er kunnen 1, 2 of 3 buitenkabels met een stroom tot 80 A worden aangesloten. De aanloopstroom bedraagt 40 mA. De aansluitingen L1 en N moeten aanwezig zijn. Aansluiting via een FBA14 op de Eltako RS485-bus met een 2-aderige afgeschermde buskabel (bijvoorbeeld telefoonkabel). De meterstand en het huidige vermogen worden aan de bus doorgegeven - bijvoorbeeld voor overdracht naar een externe computer of de GFVS 3.0 software - en ook via de FAM14 naar het draadloze netwerk verzonden. Hiervoor is het noodzakelijk dat de draadloze antennemodule FAM14 een apparaatadres heeft, zoals beschreven in de gebruiksaanwijzing. Weergave ook met FEA65D.
Het 7-segments LC-display is ook zonder voeding twee keer binnen twee weken afleesbaar. De vermogensopbrengst wordt met een 1000 keer per kWh knipperende LED naast het display weergegeven. Standaard ook als 2-tarief-teller te gebruiken: als er 230 V spanning op de klemmen E1/E2 staat, gaat de meter over naar het tweede tarief. Rechts naast het display bevinden zich de knoppen MODE en SELECT, waarmee u overeenkomstig de gebruiksaanwijzing in het menu kunt bladeren. Eerst wordt de achtergrondverlichting ingeschakeld. Daarna is het mogelijk om de totale effectieve energie per tarief, de effectieve energie van de dagtellers RS1 of RS2, het huidige effectieve vermogen, en de spanning en de stroom per buitenkabel weer te geven. Foutmelding (false): bij ontbrekende buitenkabel of verkeerde stroomrichting worden "false" en de desbetreffende buitenkabel op het display weergegeven.
RS485-bus draadloze omvormer-draaistroommeter Maximale stroom 3 x 80 A, stand-byverlies slechts 0,8 watt aan L1 en 0,5 W aan L2 en L3. Nauwkeurigheidsklasse B (1%). Met RS485-interface. De direct metende elektriciteitsmeter meet de effectieve energie aan de hand van de stromen tussen de ingangen en uitgangen. Het eigen verbruik van maximaal 0,8 watt en 0,5 watt effectief vermogen per kring wordt niet gemeten en niet weergegeven. Er kunnen 1, 2 of 3 buitenkabels met een stroom tot 80 A worden aangesloten. De aanloopstroom bedraagt 40 mA. De aansluitingen L1 en N moeten aanwezig zijn. Aansluiting via een FBA14 op de Eltako RS485-bus met een 2-aderige afgeschermde buskabel (bijvoorbeeld telefoonkabel). De meterstand en het huidige vermogen worden aan de bus doorgegeven - bijvoorbeeld voor overdracht naar een externe computer of de GFVS 3.0 software - en ook via de FAM14 naar het draadloze netwerk verzonden. Hiervoor is het noodzakelijk dat de draadloze antennemodule FAM14 een apparaatadres heeft, zoals beschreven in de gebruiksaanwijzing. Weergave ook met FEA65D.
Het 7-segments LC-display is ook zonder voeding twee keer binnen twee weken afleesbaar. De vermogensopbrengst wordt met een 1000 keer per kWh knipperende LED naast het display weergegeven. Standaard ook als 2-tarief-teller te gebruiken: als er 230 V spanning op de klemmen E1/E2 staat, gaat de meter over naar het tweede tarief. Rechts naast het display bevinden zich de knoppen MODE en SELECT, waarmee u overeenkomstig de gebruiksaanwijzing in het menu kunt bladeren. Eerst wordt de achtergrondverlichting ingeschakeld. Daarna is het mogelijk om de totale effectieve energie per tarief, de effectieve energie van de dagtellers RS1 of RS2, het huidige effectieve vermogen, en de spanning en de stroom per buitenkabel weer te geven. Foutmelding (false): bij ontbrekende buitenkabel of verkeerde stroomrichting worden "false" en de desbetreffende buitenkabel op het display weergegeven.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
