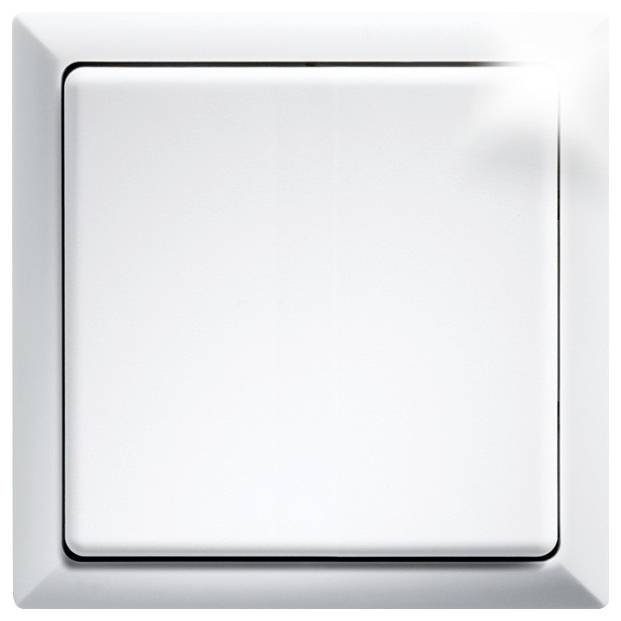

Eltako FT4F-wg Toets Draadloos 4-kanaals Opbouw (op muur) Bereik max. (in het vrije veld) 30 m

Funktaster voor oppervlakken, 80 x 80 mm buiten, binnenmaat voor frame 63 x 63 mm, 15 mm hoog. Produceert de energie voor radiotelegrammen zelfs bij een druk op de knop, dus zonder aansluitkabel en geen stand-by verlies. Met wip en dubbele wip. Smart Home sensor. Meegeleverd worden het frame R1F, een wipwip WF, een dubbele wipschakelaar DWF (alle dezelfde kleur), een bevestigingsframe BRF, de bevestigingsplaat HP, de draadloze module en een plakfolie. Draadloze toetsen met een wip kunnen twee bruikbare signalen verzenden: Wip boven indrukken en wip onder indrukken. Draadloze toetsen met dubbele wip kunnen vier bruikbare signalen verzenden: Twee wippen elk boven en onder indrukken. De bevestigingsplaat kan op een vlakke ondergrond worden geschroefd of met de meegeleverde plakfolie aan de wand, op glas of op meubels worden geplakt. Via een 55 mm schakeldoos worden de in de doos aanwezige hulzen voor schroefbevestiging gebruikt. Af fabriek is de dubbele wip op de draadloze module vastgeklikt. Als deze door de grote wip moet worden vervangen, dan de wiphelften naar voren trekken en hierbij niet naar het midden buigen. Daarna de grote wip zo vastklikken, dat de markeringen 0 en I aan de achterkant met de draadloze module overeenkomen. Bij het vastplakken eerst de set bevestigingsplaat met frame en bevestigingsframe - met de vergrendelingen boven en onder - vastplakken. Daarna de set draadloze module met wip - markering 0 aan de achterkant altijd boven - vastklikken. Voor het vastschroeven het frame met bevestigingsframe van de bevestigingsplaat losmaken. Druk hiervoor de vergrendelingen van de bevestigingsplaat naar buiten. Daarna de bevestigingsplaat - met de vergrendelingen boven en onder - vastschroeven, het frame met het bevestigingsframe vastklikken en de set draadloze module met wip - markering 0 aan de achterkant altijd boven - vastklikken. Voor schroefbevestiging adviseren wij roestvrijstalen schroeven met verzonken kop 2,9x25mm, DIN 7982 C. Zowel met pluggen 5x25mm als op 55 mm-schakeldozen. Het Eltako-frame kan bij de montage altijd worden vervangen door een frame met de binnenmaat 63 x 63 mm van andere fabrikanten. De in de radiografische schakelaar meegeleverde draadloze module kan volgens de gebruiksaanwijzing in alle versleutelbare actuatoren van de series 61 en 71 en in de FAM14 gecodeerd worden ingeleerd. Hiervoor is de radiotaster-encryptiewip FTVW van pagina 7-21 nodig. Encrypteerbare actoren dragen het sleutelpictogram.
