Name: Escha 8043748 Sensor/actuator aansluitkabel M8 Aantal polen (sensoren): 3 2.0 m 1 stuk(s)
Brand: Escha
SKU: 3553390
Availability: InStock

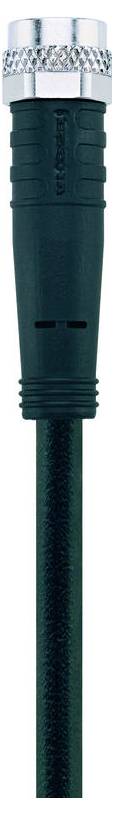

Een zwarte coaxkabel met een metalen connector aan de bovenkant, gebruikt voor tv- of internetverbindingen.

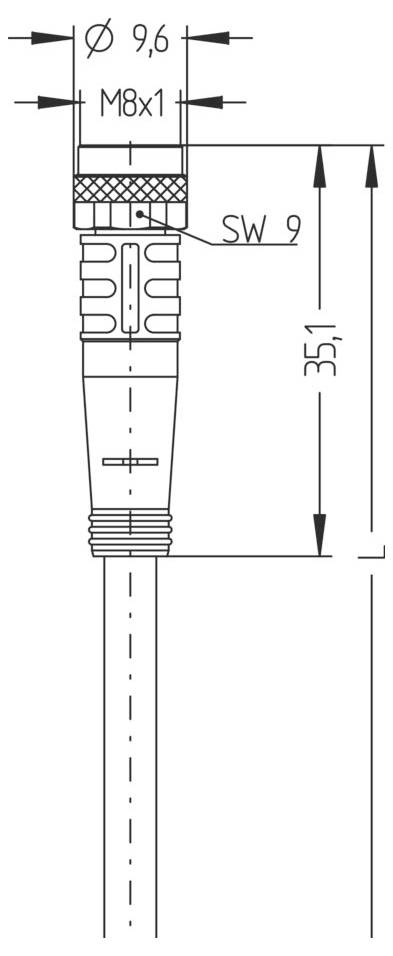

Technische tekening van een M8-connector met metingen: diameter 9,6 mm, lengte 35,1 mm, schroefdraadmaat M8x1. Gemarkeerd met 'SW 9'.

1/2

Soortnaam

Sensor/actuator aansluitkabel

Aansluiting A

M8-bus, recht

Aansluiting B

Kabel, open eind

Aantal polen

Kabellengte

2.0 m

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 28 okt.

6 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 11,56 / Stuk)

€ 11,56

excl. btw

Slechts 6 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nominale spanning: 60V
Isolatieweerstand: ≥ 108 Ω
Materiaal afdichting (bus): FPM/FKM
Materiaal greep: Kunststof, TPU, BK
Materiaal contacten: Metaal, CuSn, verguld
Materiaal contactdrager: Kunststof, TPU, BK
Mechanische levensduur: >100 insteekcycli
Normen: IEC 61076-2-104
Pinbezetting: 1 BN, 3 BU, 4 BK
Aantal polen: 3
Beschermingsklasse (gemonteerd): IP65, IP67, IP68
Connector: Bus, recht, M8
Stroombelastbaarheid per pin (bij 40 °C): 4,0 A.
Omgevingstemperatuur: -30 tot +90 °C.
Verontreinigingsgraad: 3
ADERKLEUREN: BN, BU, BK
Aderdiameter: 3 x 0,25 mm²
Buitendiameter mantel: 4,00 mm
Bijzondere eigenschappen: Vlamwerend, halogeenvrij, elektrolysebestendig, LABS-vrij, oliebestendig, Ozonbestendig, recyclebaar, RoHS-conform, zuur- en luitbestendig, geschikt voor sleepkettingen, zweetbestendig, zeewaterbestendig, siliconenvrij, torsiebestendig, UV-bestendig
Buigradius (bewegend): 10 x Ø-leiding
Buigradius (vast): 5 x Ø-leiding
Halogeenvrij: ja
KABELKWALITEIT: S370, PUR, UL
Draadopbouw: 32 x 0,10 mm
Mantelkleur: BK, vergelijkbaar met RAL9005
Materiaal aderisolatie: PP
Materiaal kabelmantel: PUR
Nominale spanning kabel: ≤ 300 V.
Geleiderkettinginzet: 5 miljoen cycli Mio
Temperatuurbereik (sleepketting): -25 tot +60 °C.
Temperatuurbereik (flexibel): -30 tot ± +90°C
Temperatuurbereik (vast): -40 tot +90 °C.
Torsie: +/-360°/m, ≥ 2 Mio cycli
Doorgangsweerstand: ≤ 5 mΩ
Endeconfectie: Open kabeluiteinde
Materiaal doorworp: Metaal, CuZn, vernikkeld

Type: AL-SKP3-2/S370

Soortnaam: Sensor/actuator aansluitkabel

Aansluiting A: M8-bus, recht

Aansluiting B: Kabel, open eind

Aantal polen: 3

Kabellengte: 2.0 m

Mantelmateriaal: PUR

Nominale spanning: 60 V

Nominale stroom: 4.0 A

Nominale stroom (afgerond): 4 A

Aansluitdoorsnede (max.): 0.25 mm²

Buiten-Ø: 4.00 mm

Kabeldoorsnede (sensor- en actorkabels): 0.25 mm²

Aansluiting: Bus

Soort schroefdraad: M8

Soort schroefdraad kabelaansluiting en montage: M8

Contactmateriaal: CuSn, verguld

Max. dwarsdoorsnede: 0.25 mm²

Bijzonderheden: Vlambestendig

Min. temperatuur: -40 °C

Max. temperatuur: 90 °C

Fabrikantnr.: 8043748

Inhoud: 1 stuk(s)

Kabel-Ø: 4.00 mm

Kabeldiameter tot: 4.00 mm

Kabel-Ø: 4.00 mm (max)

Documenten en downloads

Datablad

Datablad 3553390 Escha 8043748 Sensor/actuator aansluitkabel M8 Aantal polen (sensoren): 3 2.0 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553390 Escha 8043748 Sensor/actuator aansluitkabel M8 Aantal polen (sensoren): 3 2.0 m 1 stuk(s)

Omschrijving

Flexibele, siliconen- en halogeenvrije stuurleiding met hoge mechanische sterkte. De kabel is bestand tegen chemicaliën, elektrolyse en microben. Het sleepkettinginzetstuk is bij een buigradius van min. 10 x d mogelijk. Door de lasvonkbestendigheid is de kabel zeer geschikt voor flexibel gebruik op het gebied van robottechniek, gereedschapsmachines en verspanende productie. De kabels voldoen aan de eisen van UL en CSA (UL10493/20549; cULus).
