Name: Escha 8043760 Sensor/actuator aansluitkabel M8 Aantal polen (sensoren): 4 2.0 m 1 stuk(s)
Brand: Escha
SKU: 3553394
Availability: BackOrder

Een zwarte coaxiale kabel met een zilveren connector aan het einde, gebruikt voor het aansluiten van elektronische apparaten.

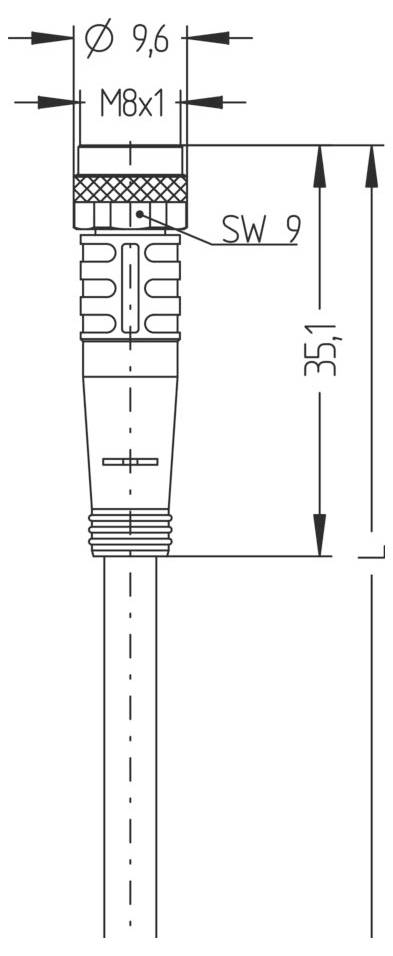

'M8x1 connector afmetingen: 35,1 mm lengte, 9,6 mm diameter, SW 9' gemarkeerd aan de zijkant. Technische tekening met meetwaarden.

1/2

Soortnaam

Sensor/actuator aansluitkabel

Aansluiting A

M8-bus, recht

Aansluiting B

Kabel, open eind

Aantal polen

Kabellengte

2.0 m

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 13,21 / Stuk)

€ 13,21

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nominale spanning: 60V
Isolatieweerstand: ≥ 108 Ω
Materiaal afdichting (bus): FPM/FKM
Materiaal greep: Kunststof, TPU, BK
Materiaal contacten: Metaal, CuSn, verguld
Materiaal contactdrager: Kunststof, TPU, BK
Mechanische levensduur: >100 insteekcycli
Normen: IEC 61076-2-104
Pinbezetting: 1 BN, 2 WH, 3 BU, 4 BK
Aantal polen: 4
Beschermingsklasse (gemonteerd): IP65, IP67, IP68
Connector: Bus, recht, M8
Stroombelastbaarheid per pin (bij 40 °C): 4,0 A.
Omgevingstemperatuur: -30 tot +90 °C.
Vervuilingsgraad: 3/2
ADERKLEUREN: BN, WH, BU, BK
Aderdiameter: 4 x 0,25 mm²
Buitendiameter mantel: 4,30 mm
Bijzondere eigenschappen: Vlamwerend, halogeenvrij, elektrolysebestendig, LABS-vrij, oliebestendig, Ozonbestendig, recyclebaar, RoHS-conform, zuur- en luitbestendig, geschikt voor sleepkettingen, zweetbestendig, zeewaterbestendig, siliconenvrij, torsiebestendig, UV-bestendig
Buigradius (bewegend): 10 x Ø-leiding
Buigradius (vast): 5 x Ø-leiding
Halogeenvrij: ja
KABELKWALITEIT: S370, PUR, UL
Draadopbouw: 32 x 0,10 mm
Mantelkleur: BK, vergelijkbaar met RAL9005
Materiaal aderisolatie: PP
Materiaal kabelmantel: PUR
Nominale spanning kabel: ≤ 300 V.
Geleiderkettinginzet: 5 miljoen cycli Mio
Temperatuurbereik (sleepketting): -25 tot +60 °C.
Temperatuurbereik (flexibel): -30 tot ± +90°C
Temperatuurbereik (vast): -40 tot +90 °C.
Torsie: +/-360°/m, ≥ 2 Mio cycli
Doorgangsweerstand: ≤ 5 mΩ
Endeconfectie: Open kabeluiteinde
Materiaal doorworp: Metaal, CuZn, vernikkeld

Type: AL-SKP4-2/S370

Soortnaam: Sensor/actuator aansluitkabel

Aansluiting A: M8-bus, recht

Aansluiting B: Kabel, open eind

Aantal polen: 4

Kabellengte: 2.0 m

Mantelmateriaal: PUR

Nominale spanning: 60 V

Nominale stroom: 4.0 A

Nominale stroom (afgerond): 4 A

Buiten-Ø: 4.30 mm

Kabeldoorsnede (sensor- en actorkabels): 0.25 mm²

Aansluiting: Bus

Soort schroefdraad: M8

Soort schroefdraad kabelaansluiting en montage: M8

Contactmateriaal: CuSn, verguld

Contactoppervlakte: Verguld

Bijzonderheden: Halogeenvrij

Min. temperatuur: -40 °C

Max. temperatuur: 90 °C

Fabrikantnr.: 8043760

Inhoud: 1 stuk(s)

Kabel-Ø: 4.30 mm

Documenten en downloads

Datablad

Datablad 3553394 Escha 8043760 Sensor/actuator aansluitkabel M8 Aantal polen (sensoren): 4 2.0 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553394 Escha 8043760 Sensor/actuator aansluitkabel M8 Aantal polen (sensoren): 4 2.0 m 1 stuk(s)

Omschrijving

Flexibele, siliconen- en halogeenvrije stuurleiding met hoge mechanische sterkte. De kabel is bestand tegen chemicaliën, elektrolyse en microben. Het sleepkettinginzetstuk is bij een buigradius van min. 10 x d mogelijk. Door de lasvonkbestendigheid is de kabel zeer geschikt voor flexibel gebruik op het gebied van robottechniek, gereedschapsmachines en verspanende productie. De kabels voldoen aan de eisen van UL en CSA (UL10493/20549; cULus).
