Name: Escha 8043813 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 10.0 m 1 stuk(s)
Brand: Escha
SKU: 3553399
Availability: BackOrder

Een groene kabel met een metalen connector, voorzien van geribde grepen en een geschroefd bovenstuk, gebruikt voor elektronische of audio-aansluitingen.

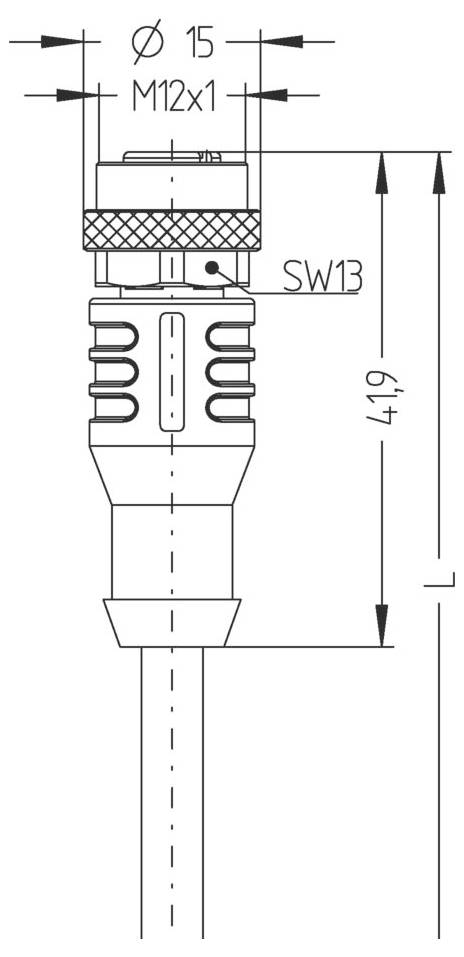

'Technische tekening van een geschroefde elektrische connector, diameter 15 mm, M12x1,0 schroefdraad, met een SW13-markering en lengte van 41,9 mm.'

1/2

Soortnaam

Sensor/actuator aansluitkabel

Aansluiting A

M12-bus, recht

Aansluiting B

Kabel, open eind

Aantal polen

Kabellengte

10.0 m

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 23,96 / Stuk)

€ 23,96

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nominale spanning: 250V
Isolatieweerstand: ≥ 108 Ω
Materiaal afdichting (bus): FPM/FKM
Materiaal greep: Kunststof, TPU, BK
Materiaal contacten: Metaal, CuSn, verguld
Materiaal contactdrager: Kunststof, TPU, BK
Mechanische levensduur: >100 insteekcycli
Normen: IEC 61076-2-101
Pinbezetting: 1 BN, 2 WH, 3 BU, 4 BK
Aantal polen: 4
Beschermingsklasse (gemonteerd): IP65, IP67, IP68
Connector: Bus, recht, M12
Stroombelastbaarheid per pin (bij 40 °C): 4,0 A.
Omgevingstemperatuur: -30 tot +90 °C.
Verontreinigingsgraad: 3
ADERKLEUREN: BN, WH, BU, BK
Aderdiameter: 4 x 0,34 mm²
Buitendiameter mantel: 4,70 mm
Bijzondere eigenschappen: Vlamwerend, halogeenvrij, elektrolysebestendig, LABS-vrij, oliebestendig, Ozonbestendig, recyclebaar, RoHS-conform, zuur- en luitbestendig, geschikt voor sleepkettingen, zweetbestendig, zeewaterbestendig, siliconenvrij, torsiebestendig, UV-bestendig
Buigradius (bewegend): 10 x Ø-leiding
Buigradius (vast): 5 x Ø-leiding
Halogeenvrij: ja
KABELKWALITEIT: S370, PUR, UL
Draadopbouw: 42 x 0,10 mm
Mantelkleur: BK, vergelijkbaar met RAL9005
Materiaal aderisolatie: PP
Materiaal kabelmantel: PUR
Nominale spanning kabel: ≤ 300 V.
Geleiderkettinginzet: 5 miljoen cycli Mio
Temperatuurbereik (sleepketting): -25 tot +60 °C.
Temperatuurbereik (flexibel): -30 tot ± +90°C
Temperatuurbereik (vast): -40 tot +90 °C.
Torsie: +/-360°/m, ≥ 2 Mio cycli
Codering: A
Doorgangsweerstand: ≤ 5 mΩ
Endeconfectie: Open kabeluiteinde
Materiaal doorworp: Metaal, CuZn, vernikkeld

Type: AL-WAK4-10/S370

Soortnaam: Sensor/actuator aansluitkabel

Aansluiting A: M12-bus, recht

Aansluiting B: Kabel, open eind

Aantal polen: 4

Kabellengte: 10.0 m

Mantelmateriaal: PUR

Nominale spanning: 250 V

Nominale stroom: 4.0 A

Nominale stroom (afgerond): 4 A

Buiten-Ø: 4.70 mm

Kabeldoorsnede (sensor- en actorkabels): 0.34 mm²

Aansluiting: Bus

Soort schroefdraad: M12

Soort schroefdraad kabelaansluiting en montage: M12

Codering: A

Contactmateriaal: CuSn, verguld

Bijzonderheden: Geschikt voor sleepketting

Min. temperatuur: -40 °C

Max. temperatuur: 90 °C

Fabrikantnr.: 8043813

Inhoud: 1 stuk(s)

Kabel-Ø: 4.70 mm

Documenten en downloads

Datablad

Datablad 3553399 Escha 8043813 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 10.0 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553399 Escha 8043813 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 10.0 m 1 stuk(s)

Omschrijving

Flexibele, siliconen- en halogeenvrije stuurleiding met hoge mechanische sterkte. De kabel is bestand tegen chemicaliën, elektrolyse en microben. Het sleepkettinginzetstuk is bij een buigradius van min. 10 x d mogelijk. Door de lasvonkbestendigheid is de kabel zeer geschikt voor flexibel gebruik op het gebied van robottechniek, gereedschapsmachines en verspanende productie. De kabels voldoen aan de eisen van UL en CSA (UL10493/20549; cULus).
