Name: Escha 8044041 Verbindingskabel M12 Aantal polen (sensoren): 4 2.0 m 1 stuk(s)
Brand: Escha
SKU: 3553409
Availability: BackOrder

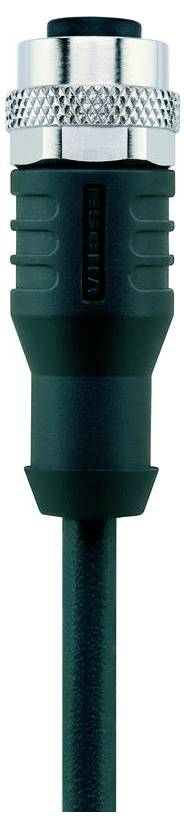

Een close-upfoto van een zwarte rechthoekige stekker met metalen elementen en een grijptextuur, waarschijnlijk voor audio- of elektronische apparatuur.

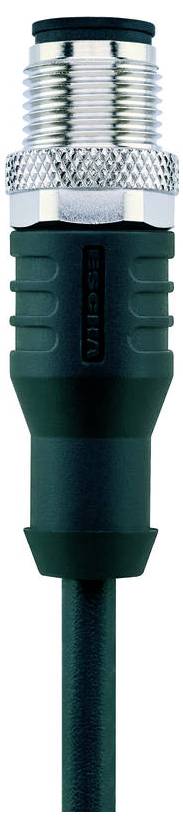

Een close-up van een zwarte industriële connector met een metalen schroefdraad-koppeling, gebruikt voor veilige en robuuste elektrische verbindingen.

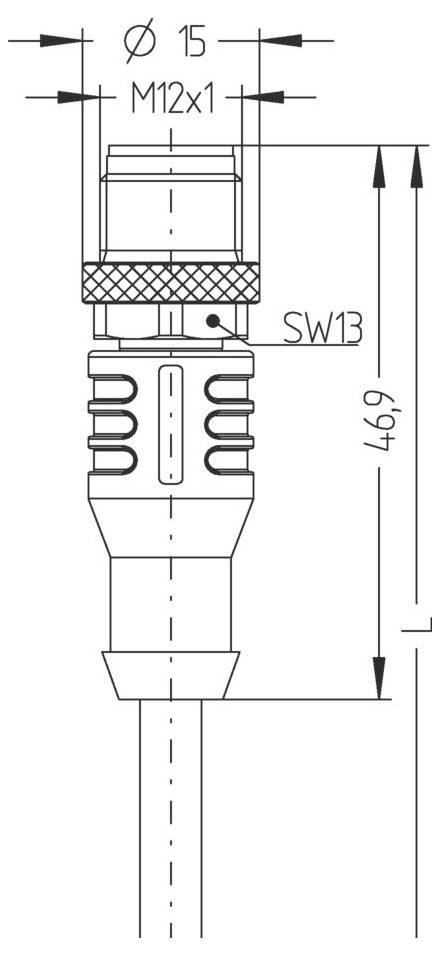

Technische tekening van een connector met afmetingen:<br>Diameter: 15 mm<br>Lengte: 46,9 mm<br>Draadgrootte: M12x1<br>Steeksleutelgrootte: SW13

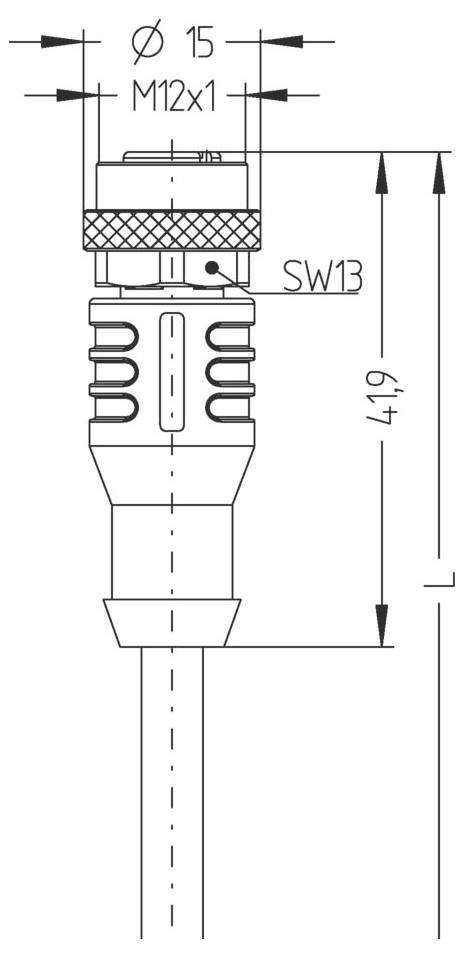

'Technische tekening van een sensorstekker met afmetingen: diameter 15 mm, M12x1 schroefdraad, totale lengte 49 mm, SW13 steeksleutelgrootte.'

1/4

Soortnaam

Verbindingskabel

Aansluiting A

M12-bus, recht

Aansluiting B

M12-stekker, recht

Aantal polen

Kabellengte

2.0 m

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 20,65 / Stuk)

€ 20,65

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Materiaal afdichting (bus): FPM/FKM
ADERKLEUREN: BN, WH, BU, BK
Aderdiameter: 4 x 0,34 mm²
Buitendiameter mantel: 4,70 mm
Bijzondere eigenschappen: Vlamwerend, halogeenvrij, elektrolysebestendig, LABS-vrij, oliebestendig, Ozonbestendig, recyclebaar, RoHS-conform, zuur- en luitbestendig, geschikt voor sleepkettingen, zweetbestendig, zeewaterbestendig, siliconenvrij, torsiebestendig, UV-bestendig
Buigradius (bewegend): 10 x Ø-leiding
Buigradius (vast): 5 x Ø-leiding
Halogeenvrij: ja
KABELKWALITEIT: S370, PUR, UL
Draadopbouw: 42 x 0,10 mm
Mantelkleur: BK, vergelijkbaar met RAL9005
Materiaal aderisolatie: PP
Materiaal kabelmantel: PUR
Nominale spanning kabel: ≤ 300 V.
Geleiderkettinginzet: 5 miljoen cycli Mio
Temperatuurbereik (sleepketting): -25 tot +60 °C.
Temperatuurbereik (flexibel): -30 tot ± +90°C
Temperatuurbereik (vast): -40 tot +90 °C.
Torsie: +/-360°/m, ≥ 2 Mio cycli
Nominale spanning (pagina A | pagina B): 250 V.
Doorgangsweerstand (zijde A | zijde B): 5 mΩ
Isolatieweerstand (zijde A | zijde B): ≥ 108 Ω
Materiaal greep (pagina A | pagina B): Kunststof, TPU, BK
Materiaal contacten (pagina A | pagina B): Metaal, CuSn, verguld
Materiaal contactdrager (pagina A | pagina B): Kunststof, TPU, BK
Materiaal doorworp (pagina A | pagina B): Metaal, CuZn, vernikkeld
Mechanische levensduur (pagina A | pagina B): >100 insteekcycli
Normen (pagina A | pagina B): IEC 61076-2-101
Pinbezetting (pagina A | pagina B): 1 BN, 2 WH, 3 BU, 4 BK
Aantal Polen (pagina A | pagina B): 4
Beschermingsklasse (gemonteerd) (pagina A | pagina B): IP65, IP67, IP68
Connector (zijde A | zijde B): Bus, recht, M12; stekker, recht, M12
Stroombelastbaarheid per pin (bij 40 °C) (pagina A | pagina B): 4,0 A.
Omgevingstemperatuur (pagina A | pagina B): -30 °C...+90 °C.
Vervuilingsgraad (pagina A | pagina B): 3
Codering (pagina A | pagina B): A

Type: AL-WAK4-2-AL-WAS4/S370

Soortnaam: Verbindingskabel

Aansluiting A: M12-bus, recht

Aansluiting B: M12-stekker, recht

Aantal polen: 4

Kabellengte: 2.0 m

Mantelmateriaal: PUR

Nominale spanning: 250 V

Nominale stroom: 4.0 A

Nominale stroom (afgerond): 4 A

Buiten-Ø: 4.70 mm

Kabeldoorsnede (sensor- en actorkabels): 0.34 mm²

Soort schroefdraad: M12

Soort schroefdraad kabelaansluiting en montage: M12

Codering: A

Contactmateriaal: CuSn, verguld

Min. temperatuur: -40 °C

Max. temperatuur: 90 °C

Fabrikantnr.: 8044041

Inhoud: 1 stuk(s)

Kabel-Ø: 4.70 mm

Documenten en downloads

Datablad

Datablad 3553409 Escha 8044041 Verbindingskabel M12 Aantal polen (sensoren): 4 2.0 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553409 Escha 8044041 Verbindingskabel M12 Aantal polen (sensoren): 4 2.0 m 1 stuk(s)

Omschrijving

Flexibele, siliconen- en halogeenvrije stuurleiding met hoge mechanische sterkte. De kabel is bestand tegen chemicaliën, elektrolyse en microben. Het sleepkettinginzetstuk is bij een buigradius van min. 10 x d mogelijk. Door de lasvonkbestendigheid is de kabel zeer geschikt voor flexibel gebruik op het gebied van robottechniek, gereedschapsmachines en verspanende productie. De kabels voldoen aan de eisen van UL en CSA (UL10493/20549; cULus).
