Escha 8044054 Verbindingskabel M12 Aantal polen (sensoren): 5 5.0 m 1 stuk(s)
Soortnaam
Verbindingskabel
Aansluiting A

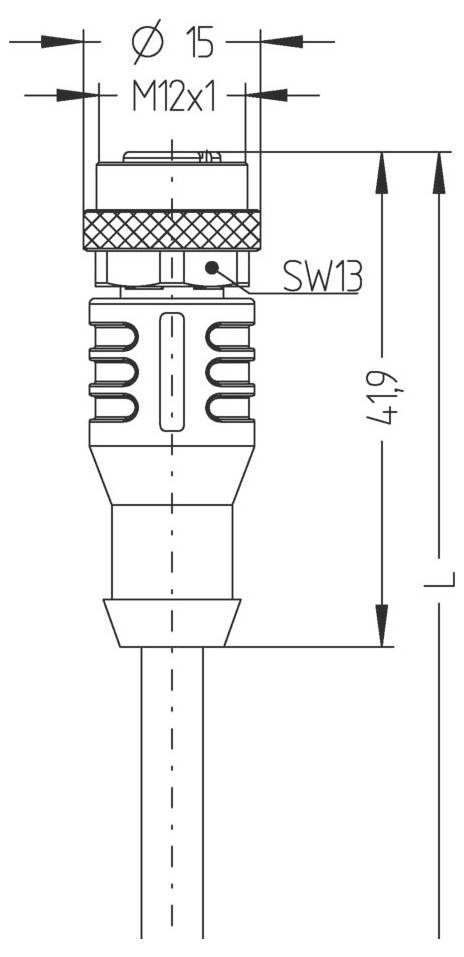

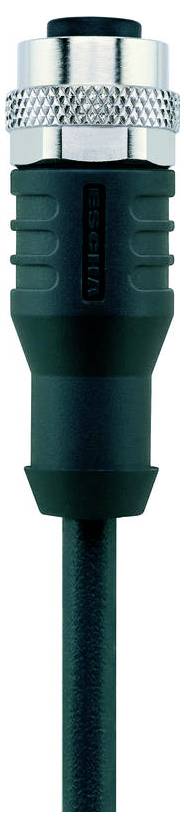

M12-bus, recht
Aansluiting B

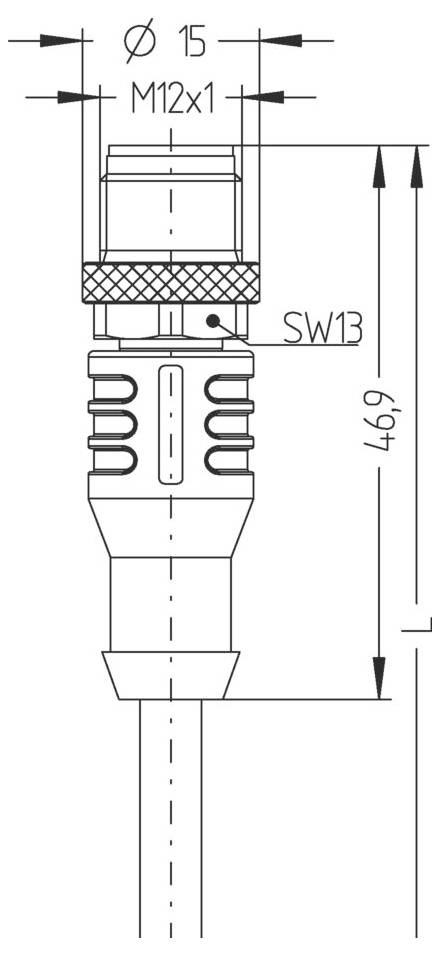

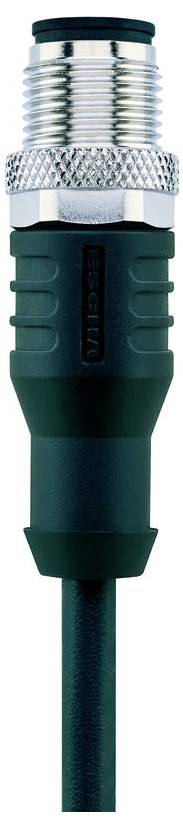

M12-stekker, recht
Aantal polen
5
Kabellengte
5.0 m
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 30,57
3
4% = € 3,99
€ 29,24
5
6% = € 9,30
€ 28,71
10
7% = € 22,10
€ 28,36
25
9% = € 65,25
€ 27,96
50
10% = € 153,00
€ 27,51
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 30,57 / Stuk)
€ 30,57
excl. btw
Incl. 14 dagen retourrecht
Technische specificaties
- Materiaal afdichting (bus): FPM/FKM
- ADERKLEUREN: BN, WH, BU, BK, GY
- Aderdiameter: 5 x 0,34 mm²
- Buitendiameter mantel: 5,20 mm
- Bijzondere eigenschappen: Vlamwerend, halogeenvrij, elektrolysebestendig, LABS-vrij, oliebestendig, Ozonbestendig, recyclebaar, RoHS-conform, zuur- en luitbestendig, geschikt voor sleepkettingen, zweetbestendig, zeewaterbestendig, siliconenvrij, torsiebestendig, UV-bestendig
- Buigradius (bewegend): 10 x Ø-leiding
- Buigradius (vast): 5 x Ø-leiding
- Halogeenvrij: ja
- KABELKWALITEIT: S370, PUR, UL
- Draadopbouw: 42 x 0,10 mm
- Mantelkleur: BK, vergelijkbaar met RAL9005
- Materiaal aderisolatie: PP
- Materiaal kabelmantel: PUR
- Nominale spanning kabel: ≤ 300 V.
- Geleiderkettinginzet: 3 Mio cycli
- Temperatuurbereik (sleepketting): -25 tot +60 °C.
- Temperatuurbereik (flexibel): -30 tot ± +90°C
- Temperatuurbereik (vast): -40 tot +90 °C.
- Torsie: +/-180°/m, < 1 Mio cycli
- Nominale spanning (pagina A | pagina B): 60 V.
- Doorgangsweerstand (zijde A | zijde B): 5 mΩ
- Isolatieweerstand (zijde A | zijde B): ≥ 108 Ω
- Materiaal greep (pagina A | pagina B): Kunststof, TPU, BK
- Materiaal contacten (pagina A | pagina B): Metaal, CuSn, verguld
- Materiaal contactdrager (pagina A | pagina B): Kunststof, TPU, BK
- Materiaal doorworp (pagina A | pagina B): Metaal, CuZn, vernikkeld
- Mechanische levensduur (pagina A | pagina B): >100 insteekcycli
- Normen (pagina A | pagina B): IEC 61076-2-101
- Pinbezetting (pagina A | pagina B): 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
- Aantal Polen (pagina A | pagina B): 5
- Beschermingsklasse (gemonteerd) (pagina A | pagina B): IP65, IP67, IP68
- Connector (zijde A | zijde B): Bus, recht, M12; stekker, recht, M12
- Stroombelastbaarheid per pin (bij 40 °C) (pagina A | pagina B): 4,0 A.
- Omgevingstemperatuur (pagina A | pagina B): -30 °C...+90 °C.
- Vervuilingsgraad (pagina A | pagina B): 3
- Codering (pagina A | pagina B): A
- Type
AL-WAK4.5-5-AL-WAS4.5/S370
- Soortnaam
Verbindingskabel
- Aansluiting A
M12-bus, recht
- Aansluiting B
M12-stekker, recht
- Aantal polen
5
- Kabellengte
5.0 m
- Mantelmateriaal
PUR
- Nominale spanning
60 V
- Nominale stroom
4.0 A
- Nominale stroom (afgerond)
4 A
- Aansluitdoorsnede (max.)
0.34 mm²
- Buiten-Ø
5.20 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.34 mm²
- Aansluiting
M12-bus
- Soort schroefdraad
M12
- Soort schroefdraad kabelaansluiting en montage
M12
- Codering
A
- Contactmateriaal
CuSn, verguld
- Max. dwarsdoorsnede
0.34 mm²
- Min. dwarsdoorsnede
0.34 mm²
- Bijzonderheden
Geschikt voor sleepketting
- Min. temperatuur
-40 °C
- Max. temperatuur
+90 °C
- Fabrikantnr.
8044054
- Inhoud
1 stuk(s)
- Kabel-Ø
5.20 mm
- Kabeldiameter tot
5.20 mm
- Kabel-Ø
5.20 mm (max)
Documenten en downloads
Datablad
Datablad 3553410 Escha 8044054 Verbindingskabel M12 Aantal polen (sensoren): 5 5.0 m 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3553410 Escha 8044054 Verbindingskabel M12 Aantal polen (sensoren): 5 5.0 m 1 stuk(s)
Omschrijving
Flexibele, siliconen- en halogeenvrije stuurleiding met hoge mechanische sterkte. De kabel is bestand tegen chemicaliën, elektrolyse en microben. Het sleepkettinginzetstuk is bij een buigradius van min. 10 x d mogelijk. Door de lasvonkbestendigheid is de kabel zeer geschikt voor flexibel gebruik op het gebied van robottechniek, gereedschapsmachines en verspanende productie. De kabels voldoen aan de eisen van UL en CSA (UL10493/20549; cULus).
