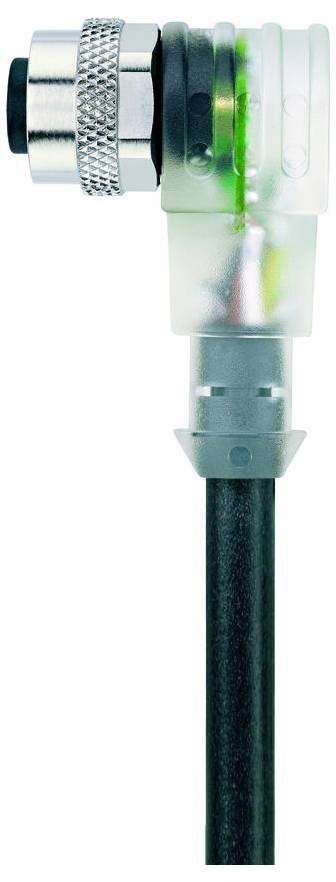

Escha 8045238 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 5.0 m 1 stuk(s)
Soortnaam
Sensor/actuator aansluitkabel
Aansluiting A
M12-bus, haaks
Aansluiting B
Kabel, open eind
Aantal polen
4
Kabellengte
5.0 m
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
4 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 23,96
3
4% = € 3,12
€ 22,92
5
6% = € 7,30
€ 22,50
10
7% = € 17,40
€ 22,22
25
9% = € 51,25
€ 21,91
50
10% = € 120,00
€ 21,56
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 23,96 / Stuk)
€ 23,96
excl. btw
Slechts 4 Stuk(s) beschikbaar
Technische specificaties
- Nominale spanning: 30V
- Isolatieweerstand: ≥ 108 Ω
- Materiaal afdichting (bus): FPM/FKM
- Materiaal handgreep: Kunststof, TPU, transparant
- Materiaal contacten: Metaal, CuZn, verguld
- Materiaal contactdrager: Kunststof, TPU, BK
- Mechanische levensduur: >100 insteekcycli
- Normen: IEC 61076-2-101
- Pinbezetting: 1 BN, 2 WH, 3 BU, 4 BK
- Aantal polen: 4
- Beschermingsklasse (gemonteerd): IP65, IP67, IP68
- Connector: Bus, haaks, M12, met LED
- Stroombelastbaarheid per pin (bij 40 °C): 4,0 A.
- Omgevingstemperatuur: -30 tot +90 °C.
- Verontreinigingsgraad: 3
- ADERKLEUREN: BN, WH, BU, BK
- Aderdiameter: 4 x 0,34 mm²
- Buitendiameter mantel: 4,70 mm
- Bijzondere eigenschappen: Vlamwerend, halogeenvrij, elektrolysebestendig, LABS-vrij, oliebestendig, Ozonbestendig, recyclebaar, RoHS-conform, zuur- en luitbestendig, geschikt voor sleepkettingen, zweetbestendig, zeewaterbestendig, siliconenvrij, torsiebestendig, UV-bestendig
- Buigradius (bewegend): 10 x Ø-leiding
- Buigradius (vast): 5 x Ø-leiding
- Halogeenvrij: ja
- KABELKWALITEIT: S370, PUR, UL
- Draadopbouw: 42 x 0,10 mm
- Mantelkleur: BK, vergelijkbaar met RAL9005
- Materiaal aderisolatie: PP
- Materiaal kabelmantel: PUR
- Nominale spanning kabel: ≤ 300 V.
- Geleiderkettinginzet: 5 miljoen cycli Mio
- Temperatuurbereik (sleepketting): -25 tot +60 °C.
- Temperatuurbereik (flexibel): -30 tot ± +90°C
- Temperatuurbereik (vast): -40 tot +90 °C.
- Torsie: +/-360°/m, ≥ 2 Mio cycli
- Codering: A
- Doorgangsweerstand: ≤ 5 mΩ
- Endeconfectie: Open kabeluiteinde
- Materiaal doorworp: Metaal, CuZn, vernikkeld
- Schakellogica: PNP
- Voedingsspanningsindicatie: LED GN
- Indicatie van de schakeltoestand: LED YE
- Type
AL-WWAK4P2-5/S370
- Soortnaam
Sensor/actuator aansluitkabel
- Aansluiting A
M12-bus, haaks
- Aansluiting B
Kabel, open eind
- Aantal polen
4
- Kabellengte
5.0 m
- Mantelmateriaal
PUR
- Nominale spanning
30 V
- Nominale stroom
4.0 A
- Nominale stroom (afgerond)
4 A
- Aansluitdoorsnede (max.)
0.34 mm²
- Buiten-Ø
4.70 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.34 mm²
- Aansluiting
M12-bus
- Soort schroefdraad
M12
- Soort schroefdraad kabelaansluiting en montage
M12
- Codering
A
- Contactmateriaal
CuZn
- Contactoppervlakte
Verguld
- Max. dwarsdoorsnede
0.34 mm²
- Min. dwarsdoorsnede
0.34 mm²
- Bijzonderheden
Ozonbestendig
Sliconenvrij
Oliebestendig
Vlambestendig
Zeewaterbestendig
Zuur- en loogbestendig
Hydrolysevast
Torsiebestendig
Geschikt voor sleepketting
UV-bestendig
Meer tonen
- Min. temperatuur
-40 °C
- Max. temperatuur
90 °C
- Fabrikantnr.
8045238
- Inhoud
1 stuk(s)
- Kabel-Ø
4.70 mm
- Kabeldiameter tot
4.70 mm
- Kabeldiameter vanaf
4.70 mm
- Kabel-Ø
4.70 - 4.70 mm
Documenten en downloads
Datablad
Datablad 3553414 Escha 8045238 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 5.0 m 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3553414 Escha 8045238 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 5.0 m 1 stuk(s)
Omschrijving
Flexibele, siliconen- en halogeenvrije stuurleiding met hoge mechanische sterkte. De kabel is bestand tegen chemicaliën, elektrolyse en microben. Het sleepkettinginzetstuk is bij een buigradius van min. 10 x d mogelijk. Door de lasvonkbestendigheid is de kabel zeer geschikt voor flexibel gebruik op het gebied van robottechniek, gereedschapsmachines en verspanende productie. De kabels voldoen aan de eisen van UL en CSA (UL10493/20549; cULus).
