Name: Escha 8045239 Sensor/actuator aansluitkabel Aantal polen (sensoren): 4 10.0 m 1 stuk(s)
Brand: Escha
SKU: 3553415
Availability: BackOrder

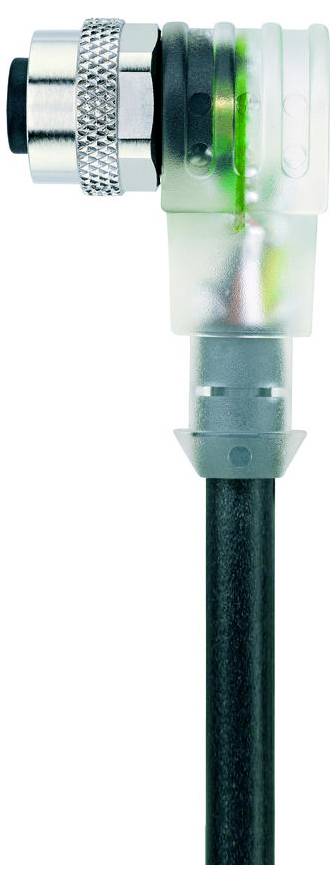

Een close-up van een mechanische connector met een gekartelde metalen ring en een kabel, waarbij de groene interne bedrading zichtbaar is.

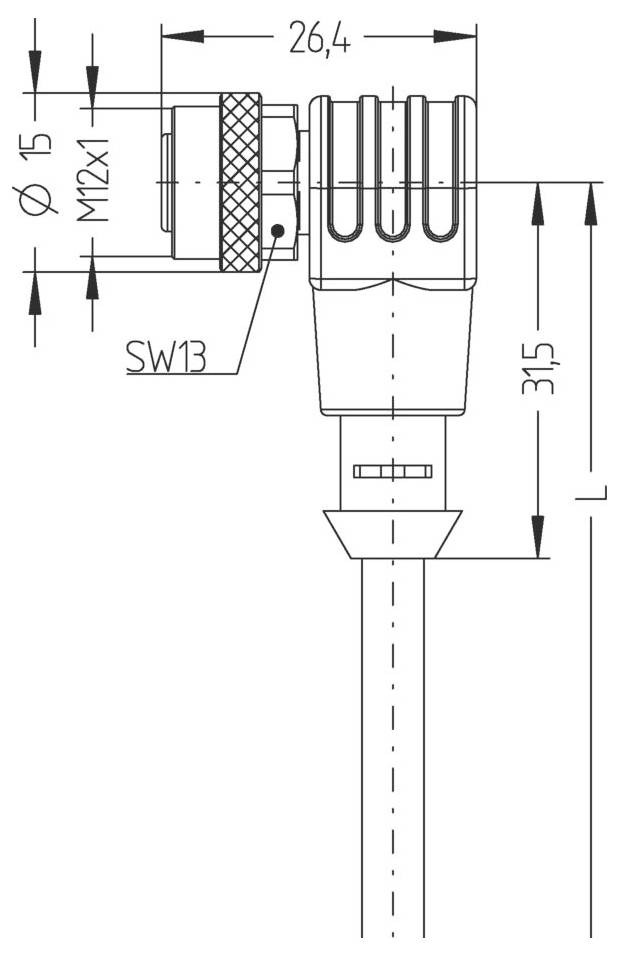

'Technische tekening van een cilindrische connector met afmetingen: diameter 15, lengte 315, breedte 26,4 en schroefdraad M12x1.'

'Cirkeldiagram met vier genummerde secties gerangschikt rond een centrale cirkel, pijlen die naar een uitvoer onderaan wijzen.'

1/3

Soortnaam

Sensor/actuator aansluitkabel

Aansluiting A

M12-bus, haaks

Aansluiting B

Kabel, open eind

Aantal polen

Kabellengte

10.0 m

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 31,40 / Stuk)

€ 31,40

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nominale spanning: 30V
Isolatieweerstand: ≥ 108 Ω
Materiaal afdichting (bus): FPM/FKM
Materiaal handgreep: Kunststof, TPU, transparant
Materiaal contacten: Metaal, CuZn, verguld
Materiaal contactdrager: Kunststof, TPU, BK
Mechanische levensduur: >100 insteekcycli
Normen: IEC 61076-2-101
Pinbezetting: 1 BN, 2 WH, 3 BU, 4 BK
Aantal polen: 4
Beschermingsklasse (gemonteerd): IP65, IP67, IP68
Connector: Bus, haaks, M12, met LED
Stroombelastbaarheid per pin (bij 40 °C): 4,0 A.
Omgevingstemperatuur: -30 tot +90 °C.
Verontreinigingsgraad: 3
ADERKLEUREN: BN, WH, BU, BK
Aderdiameter: 4 x 0,34 mm²
Buitendiameter mantel: 4,70 mm
Bijzondere eigenschappen: Vlamwerend, halogeenvrij, elektrolysebestendig, LABS-vrij, oliebestendig, Ozonbestendig, recyclebaar, RoHS-conform, zuur- en luitbestendig, geschikt voor sleepkettingen, zweetbestendig, zeewaterbestendig, siliconenvrij, torsiebestendig, UV-bestendig
Buigradius (bewegend): 10 x Ø-leiding
Buigradius (vast): 5 x Ø-leiding
Halogeenvrij: ja
KABELKWALITEIT: S370, PUR, UL
Draadopbouw: 42 x 0,10 mm
Mantelkleur: BK, vergelijkbaar met RAL9005
Materiaal aderisolatie: PP
Materiaal kabelmantel: PUR
Nominale spanning kabel: ≤ 300 V.
Geleiderkettinginzet: 5 miljoen cycli Mio
Temperatuurbereik (sleepketting): -25 tot +60 °C.
Temperatuurbereik (flexibel): -30 tot ± +90°C
Temperatuurbereik (vast): -40 tot +90 °C.
Torsie: +/-360°/m, ≥ 2 Mio cycli
Codering: A
Doorgangsweerstand: ≤ 5 mΩ
Endeconfectie: Open kabeluiteinde
Materiaal doorworp: Metaal, CuZn, vernikkeld
Schakellogica: PNP
Voedingsspanningsindicatie: LED GN
Indicatie van de schakeltoestand: LED YE

Type: AL-WWAK4P2-10/S370

Soortnaam: Sensor/actuator aansluitkabel

Aansluiting A: M12-bus, haaks

Aansluiting B: Kabel, open eind

Aantal polen: 4

Kabellengte: 10.0 m

Nominale spanning: 30 V

Nominale stroom: 4.0 A

Nominale stroom (afgerond): 4 A

Codering: A

Contactmateriaal: CuZn

Fabrikantnr.: 8045239

Inhoud: 1 stuk(s)

Documenten en downloads

Datablad

Datablad 3553415 Escha 8045239 Sensor/actuator aansluitkabel Aantal polen (sensoren): 4 10.0 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553415 Escha 8045239 Sensor/actuator aansluitkabel Aantal polen (sensoren): 4 10.0 m 1 stuk(s)

Omschrijving

Flexibele, siliconen- en halogeenvrije stuurleiding met hoge mechanische sterkte. De kabel is bestand tegen chemicaliën, elektrolyse en microben. Het sleepkettinginzetstuk is bij een buigradius van min. 10 x d mogelijk. Door de lasvonkbestendigheid is de kabel zeer geschikt voor flexibel gebruik op het gebied van robottechniek, gereedschapsmachines en verspanende productie. De kabels voldoen aan de eisen van UL en CSA (UL10493/20549; cULus).
