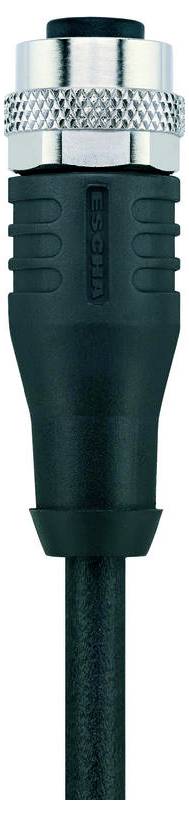

Escha 8046240 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 5 10.0 m 1 stuk(s)
Soortnaam
Sensor/actuator aansluitkabel
Aansluiting A
M12-bus, recht
Aansluiting B
Kabel, open eind
Aantal polen
5
Kabellengte
10.0 m
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 46,27
3
3% = € 4,50
€ 44,77
5
5% = € 10,50
€ 44,17
10
5% = € 25,00
€ 43,77
25
6% = € 74,00
€ 43,31
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 46,27 / Stuk)
€ 46,27
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Nominale spanning: 60V
- Isolatieweerstand: ≥ 108 Ω
- Materiaal afdichting (bus): FPM/FKM
- Materiaal greep: Kunststof, TPU, BK
- Materiaal contacten: Metaal, CuSn, verguld
- Materiaal contactdrager: Kunststof, TPU, BK
- Mechanische levensduur: >100 insteekcycli
- Normen: IEC 61076-2-101
- Pinbezetting: 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
- Aantal polen: 5
- Beschermingsklasse (gemonteerd): IP65, IP67, IP68

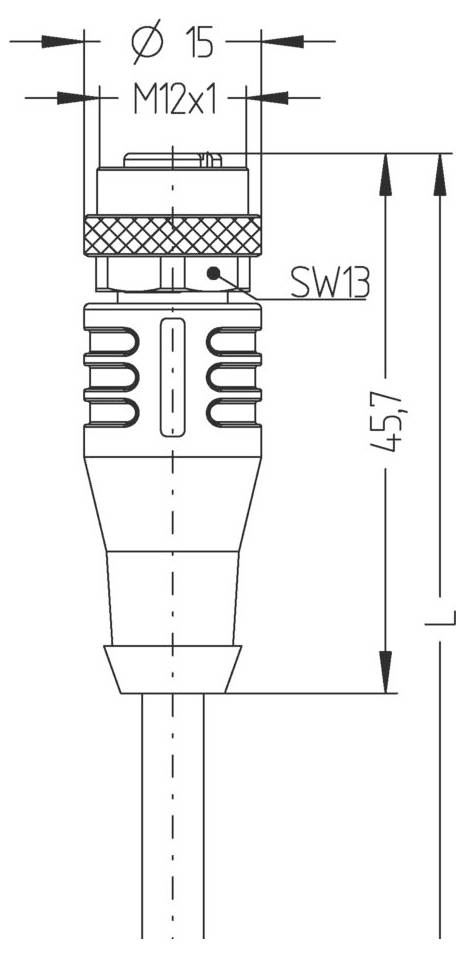

- Connector: Bus, recht, M12
- Stroombelastbaarheid per pin (bij 40 °C): 4,0 A.
- Omgevingstemperatuur: -30 tot +90 °C.
- Verontreinigingsgraad: 3
- ADERKLEUREN: BN, WH, BU, BK, GY
- Aderdiameter: 5 x 0,34 mm²
- Buitendiameter mantel: 5,60 mm
- Bijzondere eigenschappen: Vlamwerend, halogeenvrij, elektrolysebestendig, LABS-vrij, oliebestendig, Ozonbestendig, recyclebaar, RoHS-conform, zuur- en luitbestendig, geschikt voor sleepkettingen, zweetbestendig, zeewaterbestendig, siliconenvrij, torsiebestendig, UV-bestendig
- Buigradius (bewegend): 12 x Ø-leiding
- Buigradius (vast): 5 x Ø-leiding
- Halogeenvrij: ja
- KABELKWALITEIT: S370, PUR, UL
- Draadopbouw: 42 x 0,10 mm
- Mantelkleur: BK, vergelijkbaar met RAL9005
- Materiaal aderisolatie: PP
- Materiaal kabelmantel: PUR
- Nominale spanning kabel: ≤ 300 V.
- Geleiderkettinginzet: ≥ 3 miljoen cycli Mio
- Temperatuurbereik (sleepketting): -25 tot +60 °C.
- Temperatuurbereik (flexibel): -30 tot ± +90°C
- Temperatuurbereik (vast): -40 tot +90 °C.
- Torsie: +/-180°/m, ≥ 0,5 Mio. Cycli
- Codering: A
- Doorgangsweerstand: ≤ 5 mΩ
- Endeconfectie: Open kabeluiteinde
- Materiaal doorworp: Metaal, CuZn, vernikkeld
- Afscherming: Ja
- Type
AL-WAKS4.5-10/S370
- Soortnaam
Sensor/actuator aansluitkabel
- Aansluiting A
M12-bus, recht
- Aansluiting B
Kabel, open eind
- Aantal polen
5
- Kabellengte
10.0 m
- Mantelmateriaal
PUR
- Nominale spanning
60 V
- Nominale stroom
4.0 A
- Nominale stroom (afgerond)
4 A
- Aansluitdoorsnede (max.)
0.34 mm²
- Buiten-Ø
5.60 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.34 mm²
- Aansluiting
Bus
- Soort schroefdraad
M12
- Soort schroefdraad kabelaansluiting en montage
M12
- Codering
A
- Contactmateriaal
CuSn, verguld
- Max. dwarsdoorsnede
0.34 mm²
- Bijzonderheden
Halogeenvrij
- Min. temperatuur
-40 °C
- Max. temperatuur
90 °C
- Fabrikantnr.
8046240
- Inhoud
1 stuk(s)
- Kabel-Ø
5.60 mm
Documenten en downloads
Datablad
Datablad 3553420 Escha 8046240 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 5 10.0 m 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3553420 Escha 8046240 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 5 10.0 m 1 stuk(s)
Omschrijving
Flexibele, siliconen- en halogeenvrije stuurleiding met hoge mechanische sterkte. De kabel is bestand tegen chemicaliën, elektrolyse en microben. Het sleepkettinginzetstuk is bij een buigradius van min. 10 x d mogelijk. Door de lasvonkbestendigheid is de kabel zeer geschikt voor flexibel gebruik op het gebied van robottechniek, gereedschapsmachines en verspanende productie. De kabels voldoen aan de eisen van UL en CSA (UL10493/20549; cULus). In afgeschermde uitvoering zeer goede EMC-eigenschappen.
