Name: Escha 8046904 Sensor/actuator aansluitkabel Aantal polen (sensoren): 8 5.0 m 1 stuk(s)
Brand: Escha
SKU: 3553423
Availability: BackOrder

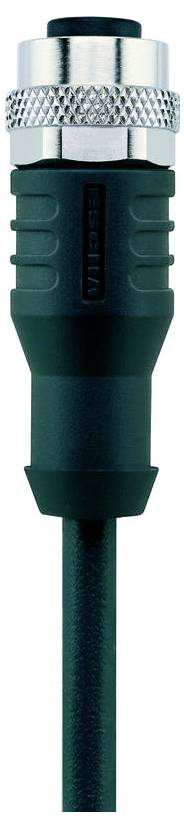

Een close-up van een zwarte kabel met een metalen connector, waarbij een gerubberde grip en schroefdraad nabij het connectoruiteinde te zien zijn, gebruikt voor audio-apparatuur.

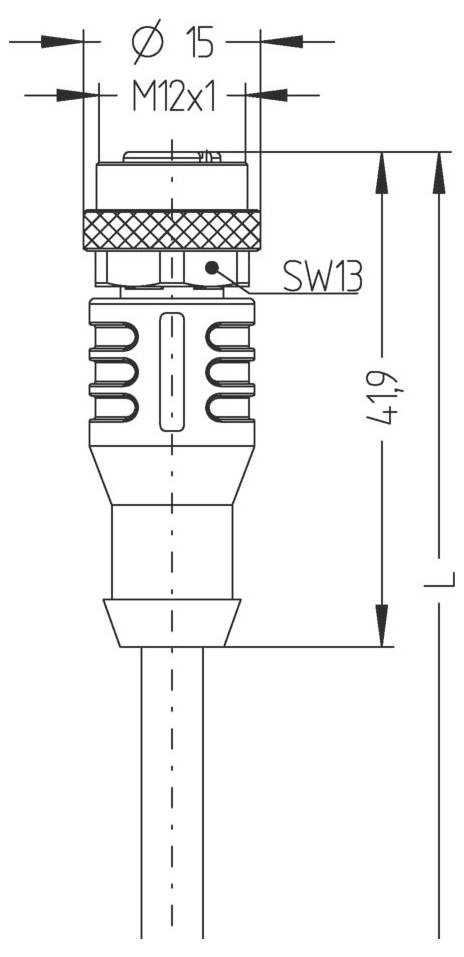

'Technische tekening van een kabelconnector met afmetingen: diameter 15 mm, schroefdraad M12x1, hoogte 49 mm, gemarkeerd SW13 sleutelwijdte.'

1/2

Soortnaam

Sensor/actuator aansluitkabel

Aansluiting A

M12-bus, recht

Aansluiting B

Kabel, open eind

Aantal polen

Kabellengte

5.0 m

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 28,92 / Stuk)

€ 28,92

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nominale spanning: 30V
Isolatieweerstand: ≥ 108 Ω
Materiaal afdichting (bus): FPM/FKM
Materiaal greep: Kunststof, TPU, BK
Materiaal contacten: Metaal, CuZn, verguld
Materiaal contactdrager: Kunststof, TPU, BK
Mechanische levensduur: >100 insteekcycli
Normen: IEC 61076-2-101
Pinbezetting: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
Aantal polen: 8
Beschermingsklasse (gemonteerd): IP65, IP67, IP68
Connector: Bus, recht, M12
Stroombelastbaarheid per pin (bij 40 °C): 2,0 A.
Omgevingstemperatuur: -30 tot +90 °C.
Verontreinigingsgraad: 3
ADERKLEUREN: WH, BN, GN, YE, GY, PK, BU, RD
Aderdiameter: 8 x 0,25 mm²
Buitendiameter mantel: 5,90 mm
Bijzondere eigenschappen: Vlamwerend, halogeenvrij, elektrolysebestendig, LABS-vrij, oliebestendig, Ozonbestendig, recyclebaar, RoHS-conform, zuur- en luitbestendig, geschikt voor sleepkettingen, zweetbestendig, zeewaterbestendig, siliconenvrij, torsiebestendig, UV-bestendig
Buigradius (bewegend): 10 x Ø-leiding
Buigradius (vast): 5 x Ø-leiding
Halogeenvrij: ja
KABELKWALITEIT: S370, PUR, UL
Draadopbouw: 32 x 0,10 mm
Mantelkleur: BK, vergelijkbaar met RAL9005
Materiaal aderisolatie: PP
Materiaal kabelmantel: PUR
Nominale spanning kabel: ≤ 300 V.
Geleiderkettinginzet: ≥ 2 miljoen cycli Mio
Temperatuurbereik (sleepketting): -25 tot +60 °C.
Temperatuurbereik (flexibel): -30 tot ± +90°C
Temperatuurbereik (vast): -40 tot +90 °C.
Torsie: +/-180°/m, ≥ 0,5 Mio. Cycli
Codering: A
Doorgangsweerstand: ≤ 5 mΩ
Endeconfectie: Open kabeluiteinde
Materiaal doorworp: Metaal, CuZn, vernikkeld

Type: AL-WAK8-5/S370

Soortnaam: Sensor/actuator aansluitkabel

Aansluiting A: M12-bus, recht

Aansluiting B: Kabel, open eind

Aantal polen: 8

Kabellengte: 5.0 m

Nominale spanning: 30 V

Nominale stroom: 2.0 A

Nominale stroom (afgerond): 2 A

Codering: A

Contactmateriaal: CuZn

Fabrikantnr.: 8046904

Inhoud: 1 stuk(s)

Documenten en downloads

Datablad

Datablad 3553423 Escha 8046904 Sensor/actuator aansluitkabel Aantal polen (sensoren): 8 5.0 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553423 Escha 8046904 Sensor/actuator aansluitkabel Aantal polen (sensoren): 8 5.0 m 1 stuk(s)

Omschrijving

Flexibele, siliconen- en halogeenvrije stuurleiding met hoge mechanische sterkte. De kabel is bestand tegen chemicaliën, elektrolyse en microben. Het sleepkettinginzetstuk is bij een buigradius van min. 10 x d mogelijk. Door de lasvonkbestendigheid is de kabel zeer geschikt voor flexibel gebruik op het gebied van robottechniek, gereedschapsmachines en verspanende productie. De kabels voldoen aan de eisen van UL en CSA (UL10493/20549; cULus).
