Name: Escha 8046909 Sensor/actuator aansluitkabel Aantal polen (sensoren): 8 2.0 m 1 stuk(s)
Brand: Escha
SKU: 3553425
Availability: BackOrder

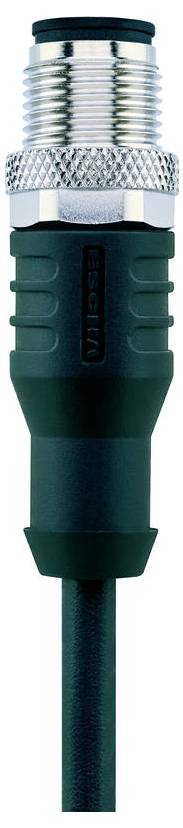

Een zwarte en zilveren cilindrische connector met een geribbelde greep en metalen schroefdraad aan de bovenkant wordt getoond in een close-up weergave.

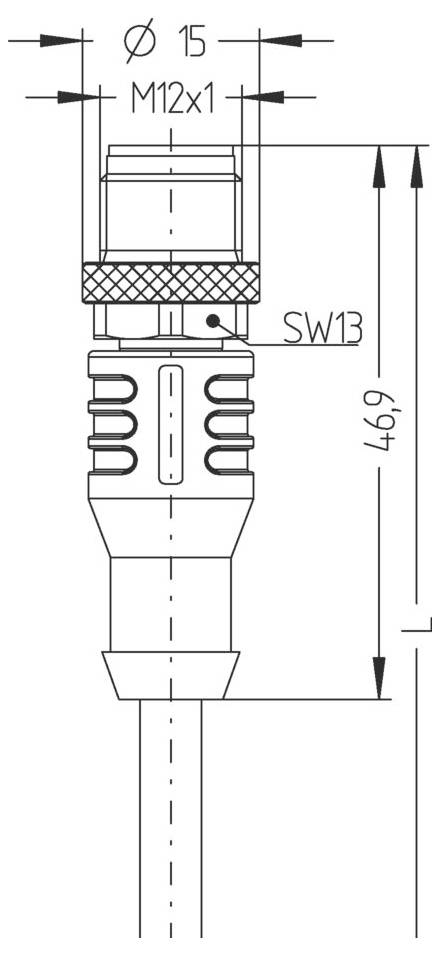

Technische tekening van een M12 ronde connector. Afmetingen zijn gelabeld: diameter 15 mm, lengte 46,9 mm, en SW13-maat.

1/2

Soortnaam

Sensor/actuator aansluitkabel

Aansluiting A

M12-stekker, recht

Aansluiting B

Kabel, open eind

Aantal polen

Kabellengte

2.0 m

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 23,13 / Stuk)

€ 23,13

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nominale spanning: 30V
Isolatieweerstand: ≥ 108 Ω
Materiaal greep: Kunststof, TPU, BK
Materiaal contacten: Metaal, CuZn, verguld
Materiaal contactdrager: Kunststof, TPU, BK
Mechanische levensduur: >100 insteekcycli
Normen: IEC 61076-2-101
Pinbezetting: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
Aantal polen: 8
Beschermingsklasse (gemonteerd): IP65, IP67, IP68
Connector: Stekker, recht, M12
Stroombelastbaarheid per pin (bij 40 °C): 2,0 A.
Omgevingstemperatuur: -30 tot +90 °C.
Verontreinigingsgraad: 3
ADERKLEUREN: WH, BN, GN, YE, GY, PK, BU, RD
Aderdiameter: 8 x 0,25 mm²
Buitendiameter mantel: 5,90 mm
Bijzondere eigenschappen: Vlamwerend, halogeenvrij, elektrolysebestendig, LABS-vrij, oliebestendig, Ozonbestendig, recyclebaar, RoHS-conform, zuur- en luitbestendig, geschikt voor sleepkettingen, zweetbestendig, zeewaterbestendig, siliconenvrij, torsiebestendig, UV-bestendig
Buigradius (bewegend): 10 x Ø-leiding
Buigradius (vast): 5 x Ø-leiding
Halogeenvrij: ja
KABELKWALITEIT: S370, PUR, UL
Draadopbouw: 32 x 0,10 mm
Mantelkleur: BK, vergelijkbaar met RAL9005
Materiaal aderisolatie: PP
Materiaal kabelmantel: PUR
Nominale spanning kabel: ≤ 300 V.
Geleiderkettinginzet: ≥ 2 miljoen cycli Mio
Temperatuurbereik (sleepketting): -25 tot +60 °C.
Temperatuurbereik (flexibel): -30 tot ± +90°C
Temperatuurbereik (vast): -40 tot +90 °C.
Torsie: +/-180°/m, ≥ 0,5 Mio. Cycli
Codering: A
Doorgangsweerstand: ≤ 5 mΩ
Endeconfectie: Open kabeluiteinde
Materiaal doorworp: Metaal, CuZn, vernikkeld

Type: AL-WAS8-2/S370

Soortnaam: Sensor/actuator aansluitkabel

Aansluiting A: M12-stekker, recht

Aansluiting B: Kabel, open eind

Aantal polen: 8

Kabellengte: 2.0 m

Mantelmateriaal: PUR

Nominale spanning: 30 V

Nominale stroom: 2.0 A

Nominale stroom (afgerond): 2 A

Buiten-Ø: 5.90 mm

Kabeldoorsnede (sensor- en actorkabels): 0.25 mm²

Aansluiting: Open kabeluiteinden

Codering: A

Contactmateriaal: CuZn

Contactoppervlakte: Verguld

Bijzonderheden: Halogeenvrij

Min. temperatuur: -40 °C

Max. temperatuur: 90 °C

Fabrikantnr.: 8046909

Inhoud: 1 stuk(s)

Kabel-Ø: 5.90 mm

Documenten en downloads

Datablad

Datablad 3553425 Escha 8046909 Sensor/actuator aansluitkabel Aantal polen (sensoren): 8 2.0 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553425 Escha 8046909 Sensor/actuator aansluitkabel Aantal polen (sensoren): 8 2.0 m 1 stuk(s)

Omschrijving

Flexibele, siliconen- en halogeenvrije stuurleiding met hoge mechanische sterkte. De kabel is bestand tegen chemicaliën, elektrolyse en microben. Het sleepkettinginzetstuk is bij een buigradius van min. 10 x d mogelijk. Door de lasvonkbestendigheid is de kabel zeer geschikt voor flexibel gebruik op het gebied van robottechniek, gereedschapsmachines en verspanende productie. De kabels voldoen aan de eisen van UL en CSA (UL10493/20549; cULus).
