Name: Escha 8046920 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 12 5.0 m 1 stuk(s) Piece
Brand: Escha
SKU: 3553427
Availability: InStock

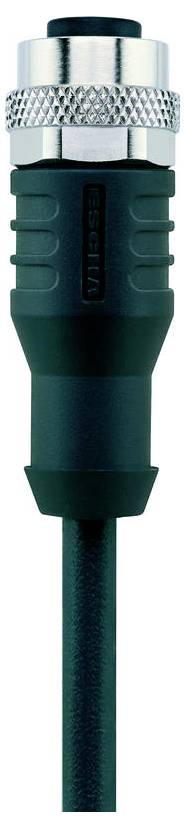

Een coaxkabel met een metalen connector, gebruikt voor het verzenden van audio- of videosignalen, weergegeven in een close-upweergave.

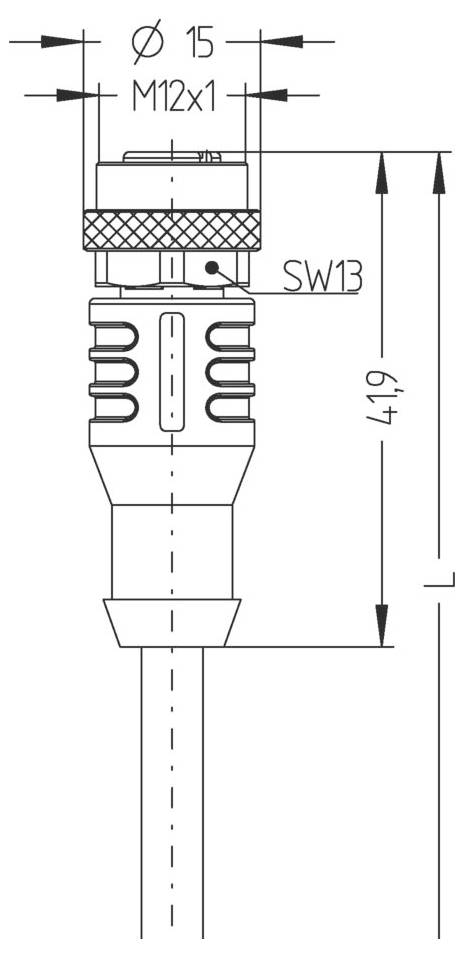

'Technische tekening van een cilindrische connector met een diameter van 15 mm, M12x1 schroefdraad en een sleutelwijdte van SW13.'

1/2

Soortnaam

Sensor/actuator aansluitkabel

Aansluiting A

M12-bus, recht

Aansluiting B

Kabel, open eind

Aantal polen

Kabellengte

5.0 m

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 28 okt.

9 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 37,18 / Stuk)

€ 37,18

excl. btw

Slechts 9 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nominale spanning: 30V
Isolatieweerstand: ≥ 108 Ω
Materiaal afdichting (bus): FPM/FKM
Materiaal greep: Kunststof, TPU, BK
Materiaal contacten: Metaal, CuZn, verguld
Materiaal contactdrager: Kunststof, TPU, BK
Mechanische levensduur: >100 insteekcycli
Normen: IEC 61076-2-101
Pinbezetting: 1 BN, 2 BU, 3 WH, 4 GN, 5 PK, 6 YE, 7 BK, 8 GY, 9 RD, 10 VT, 11 GYPK, 12 RDBU
Aantal polen: 12
Beschermingsklasse (gemonteerd): IP65, IP67, IP68
Connector: Bus, recht, M12
Stroombelastbaarheid per pin (bij 40 °C): 1,5 A.
Omgevingstemperatuur: -30 tot +90 °C.
Verontreinigingsgraad: 3
ADERKLEUREN: BN, BU, WH, GN, PK, YE, BK, GY, RD, VT, GYPK, RDBU
Aderdiameter: 12 x 0,14 mm²
Buitendiameter mantel: 5,60 mm
Bijzondere eigenschappen: Vlamwerend, halogeenvrij, elektrolysebestendig, LABS-vrij, oliebestendig, Ozonbestendig, recyclebaar, RoHS-conform, zuur- en luitbestendig, geschikt voor sleepkettingen, zweetbestendig, zeewaterbestendig, siliconenvrij, torsiebestendig, UV-bestendig
Buigradius (bewegend): 10 x Ø-leiding
Buigradius (vast): 5 x Ø-leiding
Halogeenvrij: ja
KABELKWALITEIT: S370, PUR, UL
Draadopbouw: 18 x 0,10 mm
Mantelkleur: BK, vergelijkbaar met RAL9005
Materiaal aderisolatie: PP
Materiaal kabelmantel: PUR
Nominale spanning kabel: ≤ 300 V.
Geleiderkettinginzet: ≥ 2 miljoen cycli Mio
Temperatuurbereik (sleepketting): -25 tot +60 °C.
Temperatuurbereik (flexibel): -30 tot ± +90°C
Temperatuurbereik (vast): -40 tot +90 °C.
Torsie: +/-180°/m, ≥ 0,5 Mio. Cycli
Codering: A
Doorgangsweerstand: ≤ 5 mΩ
Endeconfectie: Open kabeluiteinde
Materiaal doorworp: Metaal, CuZn, vernikkeld

: Piece

Type: AL-WAK12-5/S370

Soortnaam: Sensor/actuator aansluitkabel

Aansluiting A: M12-bus, recht

Aansluiting B: Kabel, open eind

Aantal polen: 12

Kabellengte: 5.0 m

Mantelmateriaal: PUR

Nominale spanning: 30 V

Nominale stroom: 1.5 A

Nominale stroom (afgerond): 1.5 A

Buiten-Ø: 5.60 mm

Kabeldoorsnede (sensor- en actorkabels): 0.14 mm²

Aansluiting: M12-bus

Soort schroefdraad: M12

Codering: A

Contactmateriaal: CuZn

Max. dwarsdoorsnede: 0.14 mm²

Bijzonderheden: Halogeenvrij

Min. temperatuur: -30 °C

Max. temperatuur: 90 °C

Fabrikantnr.: 8046920

Inhoud: 1 stuk(s)

Kabel-Ø: 5.60 mm

Kabeldiameter tot: 5.60 mm

Kabel-Ø: 5.60 mm (max)

Documenten en downloads

Datablad

Datablad 3553427 Escha 8046920 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 12 5.0 m 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553427 Escha 8046920 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 12 5.0 m 1 stuk(s) Piece

Omschrijving

Flexibele, siliconen- en halogeenvrije stuurleiding met hoge mechanische sterkte. De kabel is bestand tegen chemicaliën, elektrolyse en microben. Het sleepkettinginzetstuk is bij een buigradius van min. 10 x d mogelijk. Door de lasvonkbestendigheid is de kabel zeer geschikt voor flexibel gebruik op het gebied van robottechniek, gereedschapsmachines en verspanende productie. De kabels voldoen aan de eisen van UL en CSA (UL10493/20549; cULus).
