Name: Escha 8048643 Sensor/actuator aansluitkabel M8 Aantal polen (sensoren): 3 5.0 m 1 stuk(s)
Brand: Escha
SKU: 3553439
Availability: BackOrder

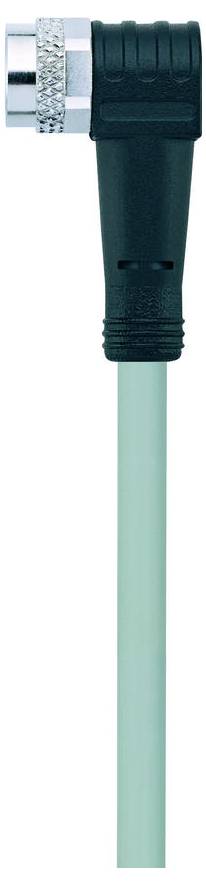

'Een groene kabel aangesloten op een zwarte en zilveren haakse connector, vaak gebruikt voor het overdragen van audio- of videosignalen.'

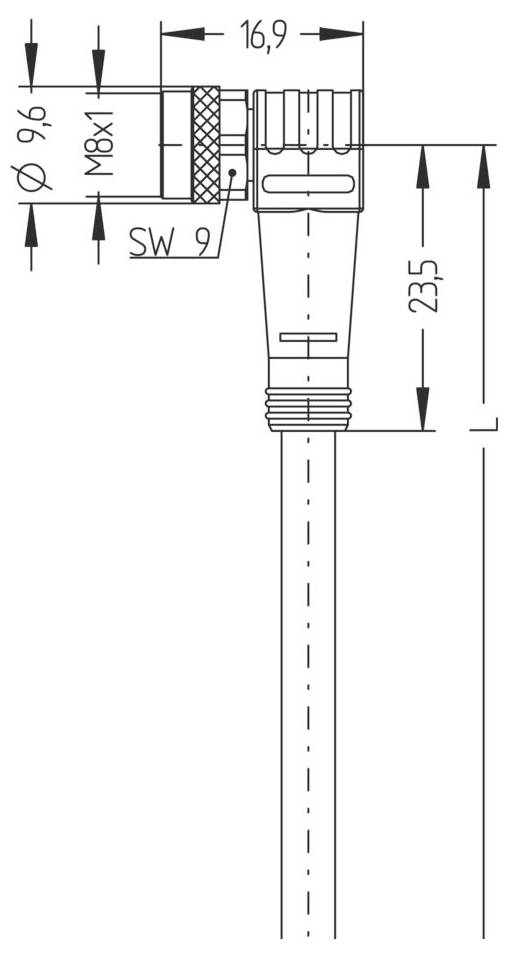

'Technische tekening van een connector. Afmetingen gemarkeerd: Ø9.6, M8x1, SW9, 16.9, 23.5 en L. Toont gedetailleerde structuur en metingen.'

'Drie genummerde cirkels (1, 3, 4) in een grotere cirkel met een naar beneden gerichte pijl eronder, wat een stroom of hiërarchie suggereert.'

1/3

Soortnaam

Sensor/actuator aansluitkabel

Aansluiting A

M8-bus, haaks

Aansluiting B

Kabel, open eind

Aantal polen

Kabellengte

5.0 m

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 11,56 / Stuk)

€ 11,56

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nominale spanning: 60V
Isolatieweerstand: ≥ 108 Ω
Materiaal afdichting (bus): FPM/FKM
Materiaal greep: Kunststof, TPU, BK
Materiaal contacten: Metaal, CuSn, verguld
Materiaal contactdrager: Kunststof, TPU, BK
Mechanische levensduur: >100 insteekcycli
Normen: IEC 61076-2-104
Pinbezetting: 1 BN, 3 BU, 4 BK
Aantal polen: 3
Beschermingsklasse (gemonteerd): IP65, IP67, IP68
Connector: Bus, haaks, M8
Stroombelastbaarheid per pin (bij 40 °C): 4,0 A.
Omgevingstemperatuur: -30 tot +90 °C.
Verontreinigingsgraad: 3
ADERKLEUREN: BN, BU, BK
Aderdiameter: 3 x 0,25 mm²
Buitendiameter mantel: 4,00 mm
Bijzondere eigenschappen: Goede olie- en chemicaliënbestendigheid, LABS-vrij, ozonbestendig, recyclebaar, RoHS-conform, zuur- en lauwbestendig, zeewaterbestendig, UV-bestendig
Buigradius (bewegend): 10 x Ø-leiding
Buigradius (vast): 5 x Ø-leiding
Kabelkwaliteit: P00, PVC
Draadopbouw: 14 x 0,15 mm
Mantelkleur: GY, vergelijkbaar met RAL7040
Materiaal (isolatie): PVC
Materiaal kabelmantel: PVC
Nominale spanning kabel: ≤ 300 V.
Temperatuurbereik (flexibel): 0 tot +80 °C.
Temperatuurbereik (vast): -25 tot +80 °C.
Doorgangsweerstand: ≤ 5 mΩ
Endeconfectie: Open kabeluiteinde
Materiaal doorworp: Metaal, CuZn, vernikkeld

Type: AL-SWKP3-5/P00

Soortnaam: Sensor/actuator aansluitkabel

Aansluiting A: M8-bus, haaks

Aansluiting B: Kabel, open eind

Aantal polen: 3

Kabellengte: 5.0 m

Mantelmateriaal: PVC

Nominale spanning: 60 V

Nominale stroom: 4.0 A

Nominale stroom (afgerond): 4 A

Buiten-Ø: 4.00 mm

Kabeldoorsnede (sensor- en actorkabels): 0.25 mm²

Aansluiting: Open kabeluiteinden

Soort schroefdraad: M8

Contactmateriaal: CuSn, verguld

Contactoppervlakte: Verguld

Bijzonderheden: Ozonbestendig

Min. temperatuur: -30 °C

Max. temperatuur: 90 °C

Fabrikantnr.: 8048643

Inhoud: 1 stuk(s)

Kabel-Ø: 4.00 mm

Documenten en downloads

Datablad

Datablad 3553439 Escha 8048643 Sensor/actuator aansluitkabel M8 Aantal polen (sensoren): 3 5.0 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553439 Escha 8048643 Sensor/actuator aansluitkabel M8 Aantal polen (sensoren): 3 5.0 m 1 stuk(s)

Omschrijving

PVC-kabel voor gebruik in de regeltechniek, besturingstechniek en sensoren. Geschikt voor droog gebruik bij verpakkingsmachines en montage- en transporttechniek. Hoge flexibiliteit bij onbelaste beweging (afhankelijk gebruik van geleiderkettingen mogelijk). Voorbestemd voor gebruik in de levensmiddelen- en drankenindustrie.
