Name: Escha 8048646 Sensor/actuator aansluitkabel M8 Aantal polen (sensoren): 4 5.0 m 1 stuk(s)
Brand: Escha
SKU: 3553440
Availability: InStock

Een close-up van een coaxiale kabelconnector met een metalen uiteinde en groene isolatie, doorgaans gebruikt voor het aansluiten van televisies en internet.

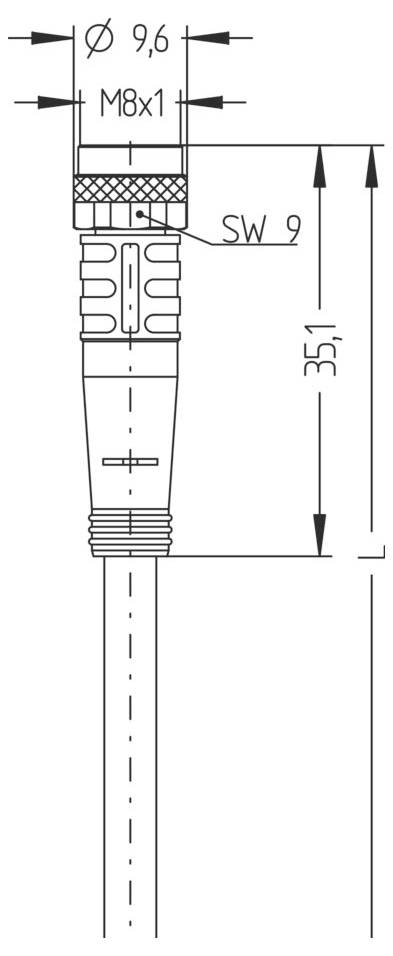

Technische tekening van een cilindrische connector, met afmetingen gelabeld als 'Ø 9.6', 'M8x1' en '35.1'. Een detail is gemarkeerd als 'SW 9'.

1/2

Soortnaam

Sensor/actuator aansluitkabel

Aansluiting A

M8-bus, recht

Aansluiting B

Kabel, open eind

Aantal polen

Kabellengte

5.0 m

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 28 okt.

7 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 13,21 / Stuk)

€ 13,21

excl. btw

Slechts 7 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nominale spanning: 60V
Isolatieweerstand: ≥ 108 Ω
Materiaal afdichting (bus): FPM/FKM
Materiaal greep: Kunststof, TPU, BK
Materiaal contacten: Metaal, CuSn, verguld
Materiaal contactdrager: Kunststof, TPU, BK
Mechanische levensduur: >100 insteekcycli
Normen: IEC 61076-2-104
Pinbezetting: 1 BN, 2 WH, 3 BU, 4 BK
Aantal polen: 4
Beschermingsklasse (gemonteerd): IP65, IP67, IP68
Connector: Bus, recht, M8
Stroombelastbaarheid per pin (bij 40 °C): 4,0 A.
Omgevingstemperatuur: -30 tot +90 °C.
Vervuilingsgraad: 3/2
ADERKLEUREN: BN, WH, BU, BK
Aderdiameter: 4 x 0,25 mm²
Buitendiameter mantel: 4,20 mm
Bijzondere eigenschappen: Goede olie- en chemicaliënbestendigheid, LABS-vrij, ozonbestendig, recyclebaar, RoHS-conform, zuur- en lauwbestendig, zeewaterbestendig, UV-bestendig
Buigradius (bewegend): 10 x Ø-leiding
Buigradius (vast): 5 x Ø-leiding
Kabelkwaliteit: P00, PVC
Draadopbouw: 14 x 0,15 mm
Mantelkleur: GY, vergelijkbaar met RAL7040
Materiaal (isolatie): PVC
Materiaal kabelmantel: PVC
Nominale spanning kabel: ≤ 300 V.
Temperatuurbereik (flexibel): 0 tot +80 °C.
Temperatuurbereik (vast): -25 tot +80 °C.
Doorgangsweerstand: ≤ 5 mΩ
Endeconfectie: Open kabeluiteinde
Materiaal doorworp: Metaal, CuZn, vernikkeld

Type: AL-SKP4-5/P00

Soortnaam: Sensor/actuator aansluitkabel

Aansluiting A: M8-bus, recht

Aansluiting B: Kabel, open eind

Aantal polen: 4

Kabellengte: 5.0 m

Mantelmateriaal: PVC

Nominale spanning: 60 V

Nominale stroom: 4.0 A

Nominale stroom (afgerond): 4 A

Buiten-Ø: 4.20 mm

Kabeldoorsnede (sensor- en actorkabels): 0.25 mm²

Soort schroefdraad: M8

Soort schroefdraad kabelaansluiting en montage: M8

Contactmateriaal: CuSn, verguld

Contactoppervlakte: Verguld

Bijzonderheden: Ozonbestendig

Min. temperatuur: -30 °C

Max. temperatuur: +90 °C

Fabrikantnr.: 8048646

Inhoud: 1 stuk(s)

Kabel-Ø: 4.20 mm

Documenten en downloads

Datablad

Datablad 3553440 Escha 8048646 Sensor/actuator aansluitkabel M8 Aantal polen (sensoren): 4 5.0 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553440 Escha 8048646 Sensor/actuator aansluitkabel M8 Aantal polen (sensoren): 4 5.0 m 1 stuk(s)

Omschrijving

PVC-kabel voor gebruik in de regeltechniek, besturingstechniek en sensoren. Geschikt voor droog gebruik bij verpakkingsmachines en montage- en transporttechniek. Hoge flexibiliteit bij onbelaste beweging (afhankelijk gebruik van geleiderkettingen mogelijk). Voorbestemd voor gebruik in de levensmiddelen- en drankenindustrie.
