Name: Escha 8049343 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 5.0 m 1 stuk(s)
Brand: Escha
SKU: 3553442
Availability: InStock

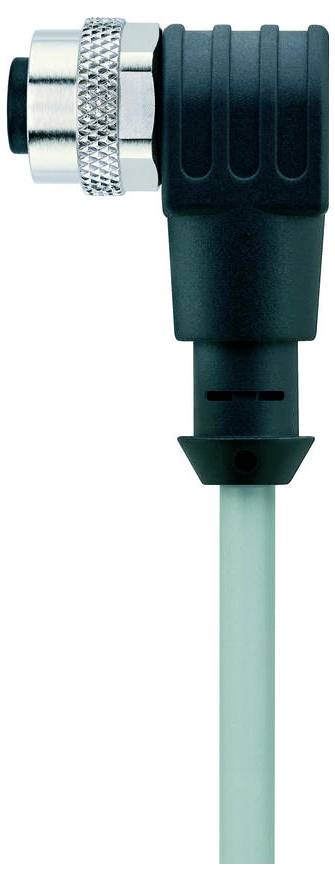

Een close-upfoto van een elektrische hoekstekker met een zwart en zilver ontwerp, aangesloten op een groene kabel, waarbij het zijaanzicht wordt getoond.

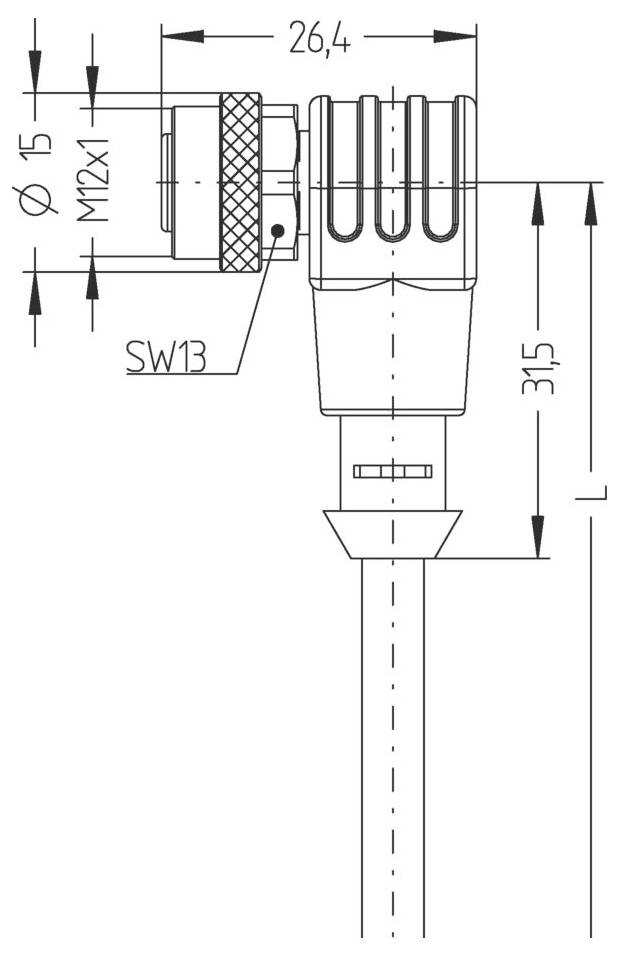

Technische tekening van een elektrische connector: zijaanzicht met afmetingen, M12x1 schroefdraad, SW13 breedte, 15 mm diameter en lengte.

Illustratie van een schijf met vier nummers (1 tot 4) gerangschikt in een cirkelvormig patroon, verbonden met een pijl die naar beneden wijst.

1/3

Soortnaam

Sensor/actuator aansluitkabel

Aansluiting A

M12-bus, haaks

Aansluiting B

Kabel, open eind

Aantal polen

Kabellengte

5.0 m

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 28 okt.

3 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 16,52 / Stuk)

€ 16,52

excl. btw

Slechts 3 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nominale spanning: 250V
Isolatieweerstand: ≥ 108 Ω
Materiaal afdichting (bus): FPM/FKM
Materiaal greep: Kunststof, TPU, BK
Materiaal contacten: Metaal, CuSn, verguld
Materiaal contactdrager: Kunststof, TPU, BK
Mechanische levensduur: >100 insteekcycli
Normen: IEC 61076-2-101
Pinbezetting: 1 BN, 2 WH, 3 BU, 4 BK
Aantal polen: 4
Beschermingsklasse (gemonteerd): IP65, IP67, IP68
Connector: Bus, haaks, M12
Stroombelastbaarheid per pin (bij 40 °C): 4,0 A.
Omgevingstemperatuur: -30 tot +90 °C.
Verontreinigingsgraad: 3
ADERKLEUREN: BN, WH, BU, BK
Aderdiameter: 4 x 0,34 mm²
Buitendiameter mantel: 4,50 mm
Bijzondere eigenschappen: Goede olie- en chemicaliënbestendigheid, LABS-vrij, ozonbestendig, recyclebaar, RoHS-conform, zuur- en lauwbestendig, zeewaterbestendig, UV-bestendig
Buigradius (bewegend): 10 x Ø-leiding
Buigradius (vast): 5 x Ø-leiding
Kabelkwaliteit: P00, PVC
Draadopbouw: 19 x 0,15 mm
Mantelkleur: GY, vergelijkbaar met RAL7040
Materiaal (isolatie): PVC
Materiaal kabelmantel: PVC
Nominale spanning kabel: ≤ 300 V.
Temperatuurbereik (flexibel): 0 tot +80 °C.
Temperatuurbereik (vast): -25 tot +80 °C.
Codering: A
Doorgangsweerstand: ≤ 5 mΩ
Endeconfectie: Open kabeluiteinde
Materiaal doorworp: Metaal, CuZn, vernikkeld

Type: AL-WWAK4-5/P00

Soortnaam: Sensor/actuator aansluitkabel

Aansluiting A: M12-bus, haaks

Aansluiting B: Kabel, open eind

Aantal polen: 4

Kabellengte: 5.0 m

Mantelmateriaal: PVC

Nominale spanning: 250 V

Nominale stroom: 4.0 A

Nominale stroom (afgerond): 4 A

Aansluitdoorsnede (max.): 0.34 mm²

Buiten-Ø: 4.50 mm

Kabeldoorsnede (sensor- en actorkabels): 0.34 mm²

Aansluiting: Bus

Soort schroefdraad: M12

Soort schroefdraad kabelaansluiting en montage: M12

Codering: A

Contactmateriaal: CuSn, verguld

Contactoppervlakte: Verguld

Max. dwarsdoorsnede: 0.34 mm²

Bijzonderheden: Ozonbestendig

Min. temperatuur: -30 °C

Max. temperatuur: 90 °C

Fabrikantnr.: 8049343

Inhoud: 1 stuk(s)

Kabel-Ø: 4.50 mm

Kabeldiameter tot: 4.50 mm

Kabel-Ø: 4.50 mm (max)

Documenten en downloads

Datablad

Datablad 3553442 Escha 8049343 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 5.0 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553442 Escha 8049343 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 5.0 m 1 stuk(s)

Omschrijving

PVC-kabel voor gebruik in de regeltechniek, besturingstechniek en sensoren. Geschikt voor droog gebruik bij verpakkingsmachines en montage- en transporttechniek. Hoge flexibiliteit bij onbelaste beweging (afhankelijk gebruik van geleiderkettingen mogelijk). Voorbestemd voor gebruik in de levensmiddelen- en drankenindustrie.
