Name: Escha 8051055 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 5.0 m 1 stuk(s)
Brand: Escha
SKU: 3553443
Availability: InStock

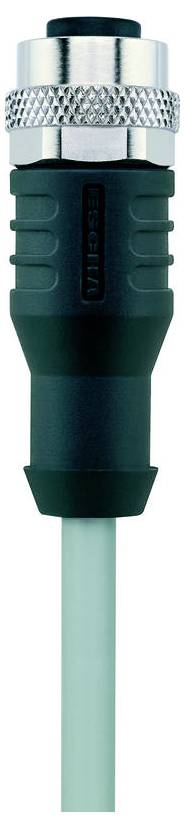

Een zwarte en zilveren industriële stekker met een groene kabel, voorzien van een geprofileerde greep en metalen connector, geschikt voor veilige elektrische aansluitingen.

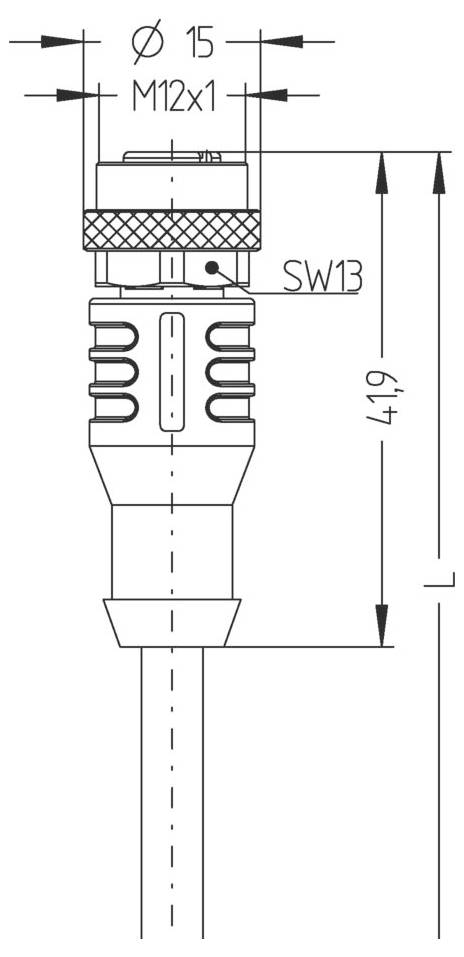

'Diagram van een cilindrische M12-connector met afmetingen: diameter 15 mm, hoogte 41,9 mm. Kenmerken zijn markeringen SW13 en schroefdraad M12x1.'

1/2

Soortnaam

Sensor/actuator aansluitkabel

Aansluiting A

M12-bus, recht

Aansluiting B

Kabel, open eind

Aantal polen

Kabellengte

5.0 m

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 28 okt.

5 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 16,52 / Stuk)

€ 16,52

excl. btw

Slechts 5 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nominale spanning: 250V
Isolatieweerstand: ≥ 108 Ω
Materiaal afdichting (bus): FPM/FKM
Materiaal greep: Kunststof, TPU, BK
Materiaal contacten: Metaal, CuSn, verguld
Materiaal contactdrager: Kunststof, TPU, BK
Mechanische levensduur: >100 insteekcycli
Normen: IEC 61076-2-101
Pinbezetting: 1 BN, 2 WH, 3 BU, 4 BK
Aantal polen: 4
Beschermingsklasse (gemonteerd): IP65, IP67, IP68
Connector: Bus, recht, M12
Stroombelastbaarheid per pin (bij 40 °C): 4,0 A.
Omgevingstemperatuur: -30 tot +90 °C.
Verontreinigingsgraad: 3
ADERKLEUREN: BN, WH, BU, BK
Aderdiameter: 4 x 0,34 mm²
Buitendiameter mantel: 4,50 mm
Bijzondere eigenschappen: Goede olie- en chemicaliënbestendigheid, LABS-vrij, ozonbestendig, recyclebaar, RoHS-conform, zuur- en lauwbestendig, zeewaterbestendig, UV-bestendig
Buigradius (bewegend): 10 x Ø-leiding
Buigradius (vast): 5 x Ø-leiding
Kabelkwaliteit: P00, PVC
Draadopbouw: 19 x 0,15 mm
Mantelkleur: GY, vergelijkbaar met RAL7040
Materiaal (isolatie): PVC
Materiaal kabelmantel: PVC
Nominale spanning kabel: ≤ 300 V.
Temperatuurbereik (flexibel): 0 tot +80 °C.
Temperatuurbereik (vast): -25 tot +80 °C.
Codering: A
Doorgangsweerstand: ≤ 5 mΩ
Endeconfectie: Open kabeluiteinde
Materiaal doorworp: Metaal, CuZn, vernikkeld

Type: AL-WAK4-5/P00

Soortnaam: Sensor/actuator aansluitkabel

Aansluiting A: M12-bus, recht

Aansluiting B: Kabel, open eind

Aantal polen: 4

Kabellengte: 5.0 m

Mantelmateriaal: PVC

Nominale spanning: 250 V

Nominale stroom: 4.0 A

Nominale stroom (afgerond): 4 A

Buiten-Ø: 4.50 mm

Kabeldoorsnede (sensor- en actorkabels): 0.34 mm²

Aansluiting: M12-bus

Soort schroefdraad: M12

Codering: A

Contactmateriaal: CuSn, verguld

Contactoppervlakte: Verguld

Max. dwarsdoorsnede: 0.34 mm²

Min. dwarsdoorsnede: 0.34 mm²

Bijzonderheden: A gecodeerd

Min. temperatuur: -30 °C

Max. temperatuur: 90 °C

Fabrikantnr.: 8051055

Inhoud: 1 stuk(s)

Kabel-Ø: 4.50 mm

Kabeldiameter tot: 4.50 mm

Kabeldiameter vanaf: 4.50 mm

Kabel-Ø: 4.50 - 4.50 mm

Documenten en downloads

Datablad

Datablad 3553443 Escha 8051055 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 5.0 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553443 Escha 8051055 Sensor/actuator aansluitkabel M12 Aantal polen (sensoren): 4 5.0 m 1 stuk(s)

Omschrijving

PVC-kabel voor gebruik in de regeltechniek, besturingstechniek en sensoren. Geschikt voor droog gebruik bij verpakkingsmachines en montage- en transporttechniek. Hoge flexibiliteit bij onbelaste beweging (afhankelijk gebruik van geleiderkettingen mogelijk). Voorbestemd voor gebruik in de levensmiddelen- en drankenindustrie.
