Name: Escha 8059111 Sensor/actuator aansluitkabel Aantal polen (sensoren): 3 5.0 m 1 stuk(s)
Brand: Escha
SKU: 3553642
Availability: BackOrder

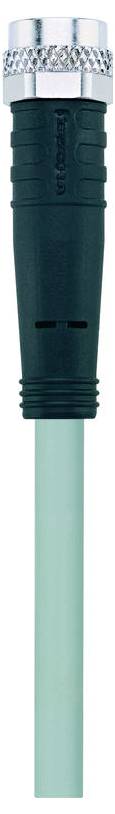

Een turquoise kabel met een metalen en zwarte aansluitconnector, waarschijnlijk gebruikt voor elektronische of audio-apparatuur.

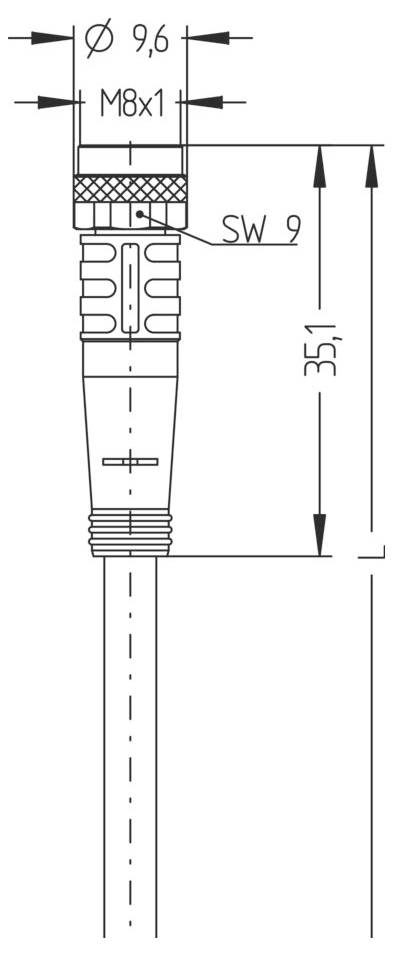

'Technische tekening van M8x1 connector, lengte 35,1 mm, diameter 9,6 mm, met SW 9-markering. Toont afmetingen en structurele details.'

1/2

Soortnaam

Sensor/actuator aansluitkabel

Aansluiting A

M8-bus, recht

Aansluiting B

Kabel, open eind

Aantal polen

Kabellengte

5.0 m

Datasheet (PDF)

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 14,04 / Stuk)

€ 14,04

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nominale spanning: 60V
Isolatieweerstand: ≥ 108 Ω
Materiaal afdichting (bus): FPM/FKM
Materiaal greep: Kunststof, TPU, BK
Materiaal contacten: Metaal, CuSn, verguld
Materiaal contactdrager: Kunststof, TPU, BK
Mechanische levensduur: >100 insteekcycli
Normen: IEC 61076-2-104
Pinbezetting: 1 BN, 3 BU, 4 BK
Aantal polen: 3
Beschermingsklasse (gemonteerd): IP65, IP67, IP68
Connector: Bus, recht, M8
Stroombelastbaarheid per pin (bij 40 °C): 4,0 A.
Omgevingstemperatuur: -30 tot +90 °C.
Verontreinigingsgraad: 3
ADERKLEUREN: BN, BU, BK
Aderdiameter: 3 x 0,25 mm²
Buitendiameter mantel: 4,00 mm
Bijzondere eigenschappen: Vlamwerend, halogeenvrij, elektrolysebestendig, LABS-vrij, oliebestendig, Ozonbestendig, recyclebaar, RoHS-conform, zuur- en luitbestendig, geschikt voor sleepkettingen, zweetbestendig, zeewaterbestendig, siliconenvrij, torsiebestendig, UV-bestendig
Buigradius (bewegend): 10 x Ø-leiding
Buigradius (vast): 5 x Ø-leiding
Halogeenvrij: ja
KABELKWALITEIT: S370GY, PUR, UL
Draadopbouw: 32 x 0,10 mm
Mantelkleur: GY, vergelijkbaar met RAL7040
Materiaal aderisolatie: PP
Materiaal kabelmantel: PUR
Nominale spanning kabel: ≤ 300 V.
Geleiderkettinginzet: 5 miljoen cycli Mio
Temperatuurbereik (sleepketting): -25 tot +60 °C.
Temperatuurbereik (flexibel): -30 tot ± +90°C
Temperatuurbereik (vast): -40 tot +90 °C.
Torsie: +/-360°/m, ≥ 2 Mio cycli
Doorgangsweerstand: ≤ 5 mΩ
Endeconfectie: Open kabeluiteinde
Materiaal doorworp: Metaal, CuZn, vernikkeld

Type: AL-SKP3-5/S370GY

Soortnaam: Sensor/actuator aansluitkabel

Aansluiting A: M8-bus, recht

Aansluiting B: Kabel, open eind

Aantal polen: 3

Kabellengte: 5.0 m

Nominale spanning: 60 V

Nominale stroom: 4.0 A

Nominale stroom (afgerond): 4 A

Contactmateriaal: CuSn, verguld

Fabrikantnr.: 8059111

Inhoud: 1 stuk(s)

Documenten en downloads

Datablad

Datablad 3553642 Escha 8059111 Sensor/actuator aansluitkabel Aantal polen (sensoren): 3 5.0 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553642 Escha 8059111 Sensor/actuator aansluitkabel Aantal polen (sensoren): 3 5.0 m 1 stuk(s)

Omschrijving

Flexibele, siliconen- en halogeenvrije stuurleiding met hoge mechanische sterkte. De kabel is bestand tegen chemicaliën, elektrolyse en microben. Het sleepkettinginzetstuk is bij een buigradius van min. 10 x d mogelijk. Door de lasvonkbestendigheid is de kabel zeer geschikt voor flexibel gebruik op het gebied van robottechniek, gereedschapsmachines en verspanende productie. De kabels voldoen aan de eisen van UL en CSA (UL10493/20549; cULus).
