Name: Escha 8071691 Flensaansluitdoos M16 Aantal polen (sensoren): 5 Flensbus 0.5 m 1 stuk(s) Piece
Brand: Escha
SKU: 3553480
Availability: InStock

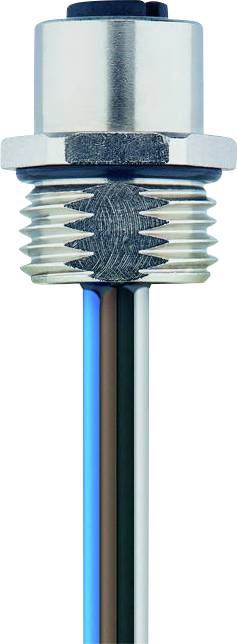

Een metalen sensor met twee draadgedeeltes en drie draden die eronder uitsteken.

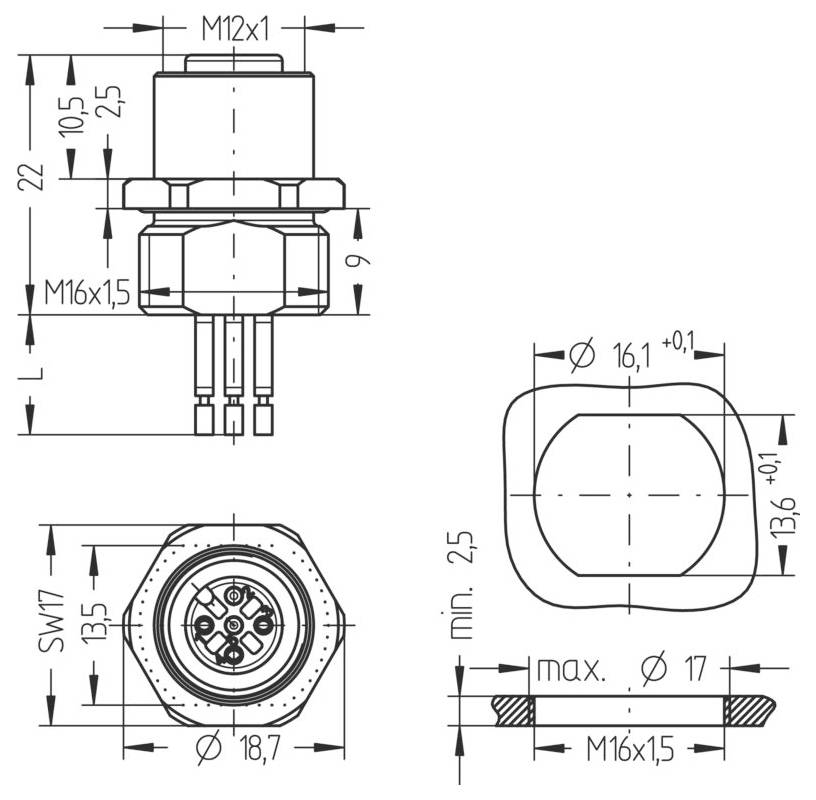

'Technische tekening van een M12x1-connector, met afmetingen en specificaties inclusief zijaanzicht, onderaanzicht en details van paneeldoorvoering.'

1/2

Soortnaam

Flensaansluitdoos

Bouwtype

Flensbus

Aansluiting A

M12-bus, recht

Aansluiting B

Kabel, open eind

Aantal polen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 28 okt.

3 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 13,21 / Stuk)

€ 13,21

excl. btw

Slechts 3 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nominale spanning: 60V
Isolatieweerstand: ≥ 108 Ω
Materiaal afdichting (bus): FPM/FKM
Materiaal contacten: Metaal, CuSn, verguld
Materiaal contactdrager: Kunststof, PA GF, BK
Mechanische levensduur: >100 insteekcycli
Normen: IEC 61076-2-101
Pinbezetting: 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
Aantal polen: 5
Beschermingsklasse (gemonteerd): IP65, IP67, IP68
Connector: Bus, recht, M12
Stroombelastbaarheid per pin (bij 40 °C): 4,0 A.
Omgevingstemperatuur: -30 tot +90 °C.
Verontreinigingsgraad: 3
ADERKLEUREN: BN, WH, BU, BK, GY
Aderdiameter: 5 x 0,34 mm²
Materiaal (isolatie): PVC
Codering: A
Aansluitmethode: Draadaansluiting
Bevestigingsschroefdraad: M16x1,5
Vervanging voor: 8027519
Draadlengte: 0.5 m
Materiaal flensbehuizing: Metaal, CuZn, vernikkeld
Materiaal buitenafdichting: EPDM
Montagerichting: Voorwandmontage (zonder bevestigingsmoer)

: Piece

Type: AL-FVM12KUA4.5-0,5/M16

Soortnaam: Flensaansluitdoos

Bouwtype: Flensbus

Aansluiting A: M12-bus, recht

Aansluiting B: Kabel, open eind

Aantal polen: 5

Kabellengte: 0.5 m

Nominale spanning: 60 V

Nominale stroom: 4.0 A

Nominale stroom (afgerond): 4 A

Aansluitdoorsnede (max.): 0.34 mm²

Kabeldoorsnede (sensor- en actorkabels): 0.34 mm²

Aansluiting: Ader

Soort schroefdraad: M16

Soort schroefdraad kabelaansluiting en montage: M16

Codering: A

Contactmateriaal: CuSn, verguld

Montagewijze sensor/actor-verbindingstechniek: Voorwandmontage

Min. temperatuur: -30 °C

Max. temperatuur: 90 °C

Fabrikantnr.: 8071691

Inhoud: 1 stuk(s)

Documenten en downloads

Datablad

Datablad 3553480 Escha 8071691 Flensaansluitdoos M16 Aantal polen (sensoren): 5 Flensbus 0.5 m 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553480 Escha 8071691 Flensaansluitdoos M16 Aantal polen (sensoren): 5 Flensbus 0.5 m 1 stuk(s) Piece

Omschrijving

ESCHA standaard aansluittechniek staat voor diversiteit, kwaliteit en betrouwbaarheid in de beschermingsklasse IP67, IP68 en IP69. Dankzij de verschillende uitvoeringen, coderingen en een groot aantal kabelkwaliteiten vindt u voor elke toepassing de juiste oplossing. Of het nu gaat om M8-, M12- of M23-ronde connectoren, RJ45- of klepconnectoren - alle producten zijn verkrijgbaar in veel kabellengten. Praktische T- en Y-verdelers, inbouwstekkers, adapters en I/O-modules maken een flexibele bedradingsopbouw mogelijk.
