Name: Escha 8071794 Flensstekker M12 Aantal polen (sensoren): 5 Flensstekker 0.5 m 1 stuk(s) Piece
Brand: Escha
SKU: 3553481
Availability: BackOrder

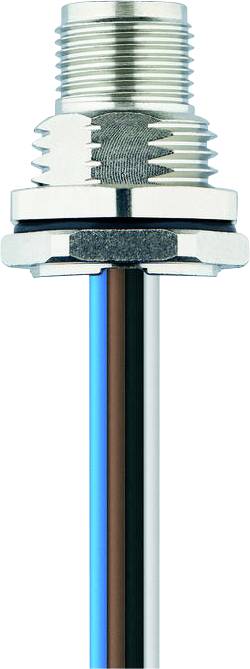

Close-up van een cilindrische metalen schroefdraadconnector bevestigd aan een kabel met blauwe, bruine en zwarte draden, waarschijnlijk voor elektronische apparatuur.

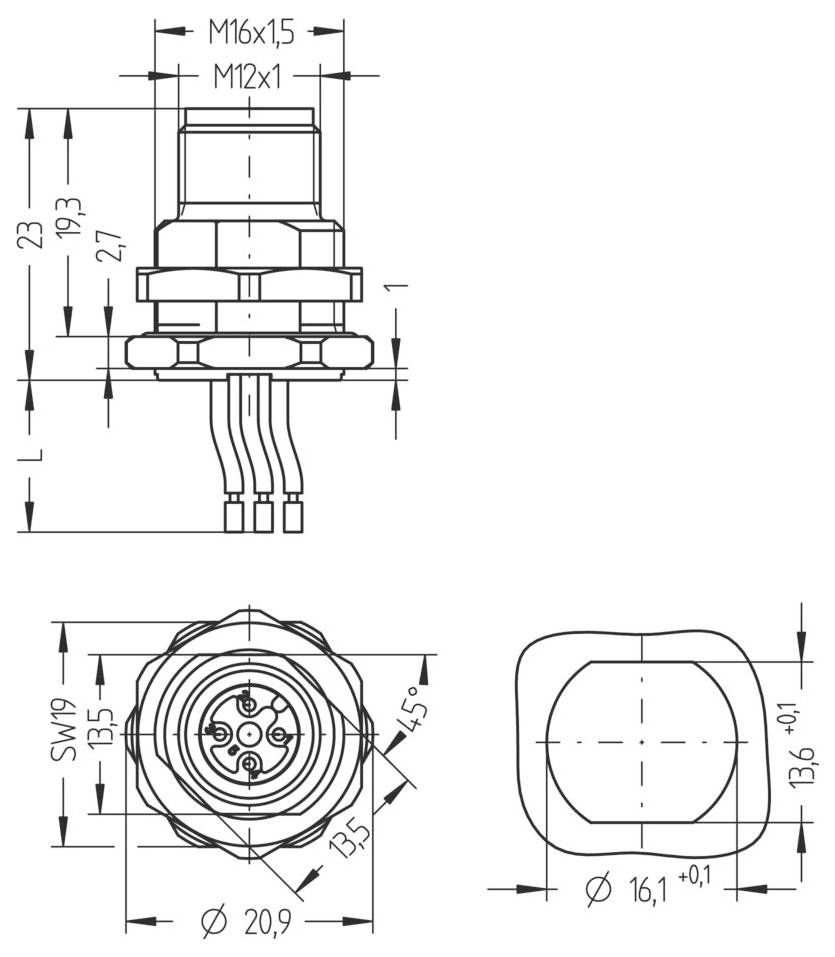

'Technische tekening van een ronde 5-pins connector. Inclusief afmetingen: bovenaanzicht M16x1,5, M12x1; zij-aanzicht toont schroef- en pinindeling.'

1/2

Soortnaam

Flensstekker

Bouwtype

Flensstekker

Aansluiting A

M12-stekker, recht

Aansluiting B

Kabel, open eind

Aantal polen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 14,04 / Stuk)

€ 14,04

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nominale spanning: 60V
Isolatieweerstand: ≥ 108 Ω
Materiaal contacten: Metaal, CuSn, verguld
Materiaal contactdrager: Kunststof, PA GF, BK
Mechanische levensduur: >100 insteekcycli
Normen: IEC 61076-2-101
Pinbezetting: 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
Aantal polen: 5
Beschermingsklasse (gemonteerd): IP65, IP67, IP68
Connector: Stekker, recht, M12
Stroombelastbaarheid per pin (bij 40 °C): 4,0 A.
Omgevingstemperatuur: -30 tot +90 °C.
Verontreinigingsgraad: 3
ADERKLEUREN: BN, WH, BU, BK, GY
Aderdiameter: 5 x 0,34 mm²
Materiaal (isolatie): PVC
Codering: A
Aansluitmethode: Draadaansluiting
Bevestigingsschroefdraad: M16x1,5
Vervanging voor: 8027505
Draadlengte: 0.5 m
Materiaal flensbehuizing: Metaal, CuZn, vernikkeld
Materiaal buitenafdichting: NBR
Montagerichting: Achterwandmontage (incl. bevestigingsmoer)
Sleutelwijdte bevestigingsmoer: SW19

: Piece

Type: AL-FHM12SUA4.5-0,5/M16

Soortnaam: Flensstekker

Bouwtype: Flensstekker

Aansluiting A: M12-stekker, recht

Aansluiting B: Kabel, open eind

Aantal polen: 5

Kabellengte: 0.5 m

Mantelmateriaal: PVC

Nominale spanning: 60 V

Nominale stroom: 4.0 A

Nominale stroom (afgerond): 4 A

Aansluitdoorsnede (max.): 0.34 mm²

Kabeldoorsnede (sensor- en actorkabels): 0.34 mm²

Aansluiting: Ader

Soort schroefdraad: M12

Soort schroefdraad kabelaansluiting en montage: M16

Codering: A

Contactmateriaal: CuSn, verguld

Montagewijze sensor/actor-verbindingstechniek: Achterwandmontage

Max. dwarsdoorsnede: 0.34 mm²

Min. temperatuur: -30 °C

Max. temperatuur: 90 °C

Soort sluiting: Schroef

Fabrikantnr.: 8071794

Inhoud: 1 stuk(s)

Documenten en downloads

Datablad

Datablad 3553481 Escha 8071794 Flensstekker M12 Aantal polen (sensoren): 5 Flensstekker 0.5 m 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553481 Escha 8071794 Flensstekker M12 Aantal polen (sensoren): 5 Flensstekker 0.5 m 1 stuk(s) Piece

Omschrijving

ESCHA standaard aansluittechniek staat voor diversiteit, kwaliteit en betrouwbaarheid in de beschermingsklasse IP67, IP68 en IP69. Dankzij de verschillende uitvoeringen, coderingen en een groot aantal kabelkwaliteiten vindt u voor elke toepassing de juiste oplossing. Of het nu gaat om M8-, M12- of M23-ronde connectoren, RJ45- of klepconnectoren - alle producten zijn verkrijgbaar in veel kabellengten. Praktische T- en Y-verdelers, inbouwstekkers, adapters en I/O-modules maken een flexibele bedradingsopbouw mogelijk.
