Name: Escha 8I/OM12-5P3T 8045647 Passieve sensor/actorbox M12-verdeler met metalen schroefdraad 1 stuk(s)
Brand: Escha
SKU: 3553416
Availability: BackOrder

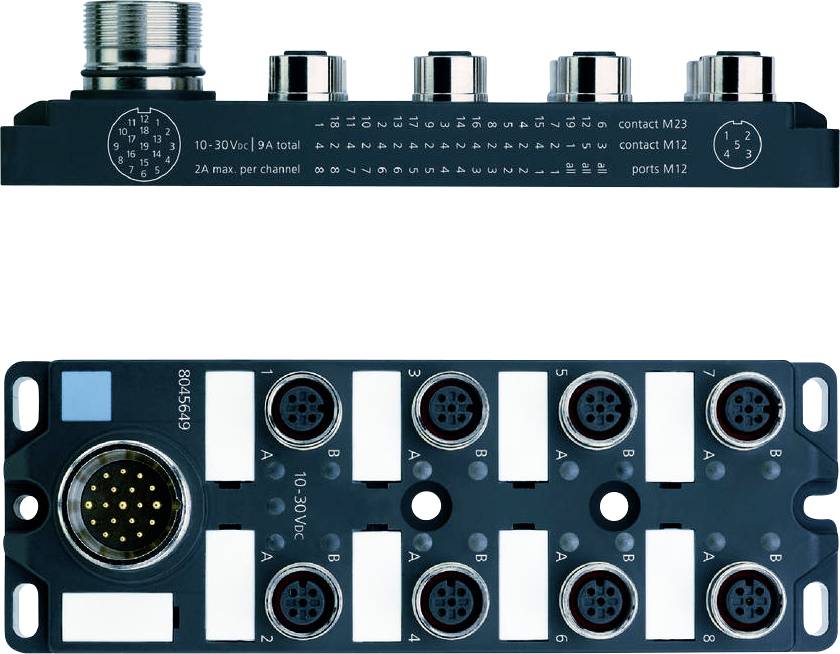

'Industriële connector-module met meerdere poorten met een ronde M23-contactaansluiting aan de zijkant en verschillende M12-poorten aan de bovenkant, voorzien van voltage-aanduidingen.'

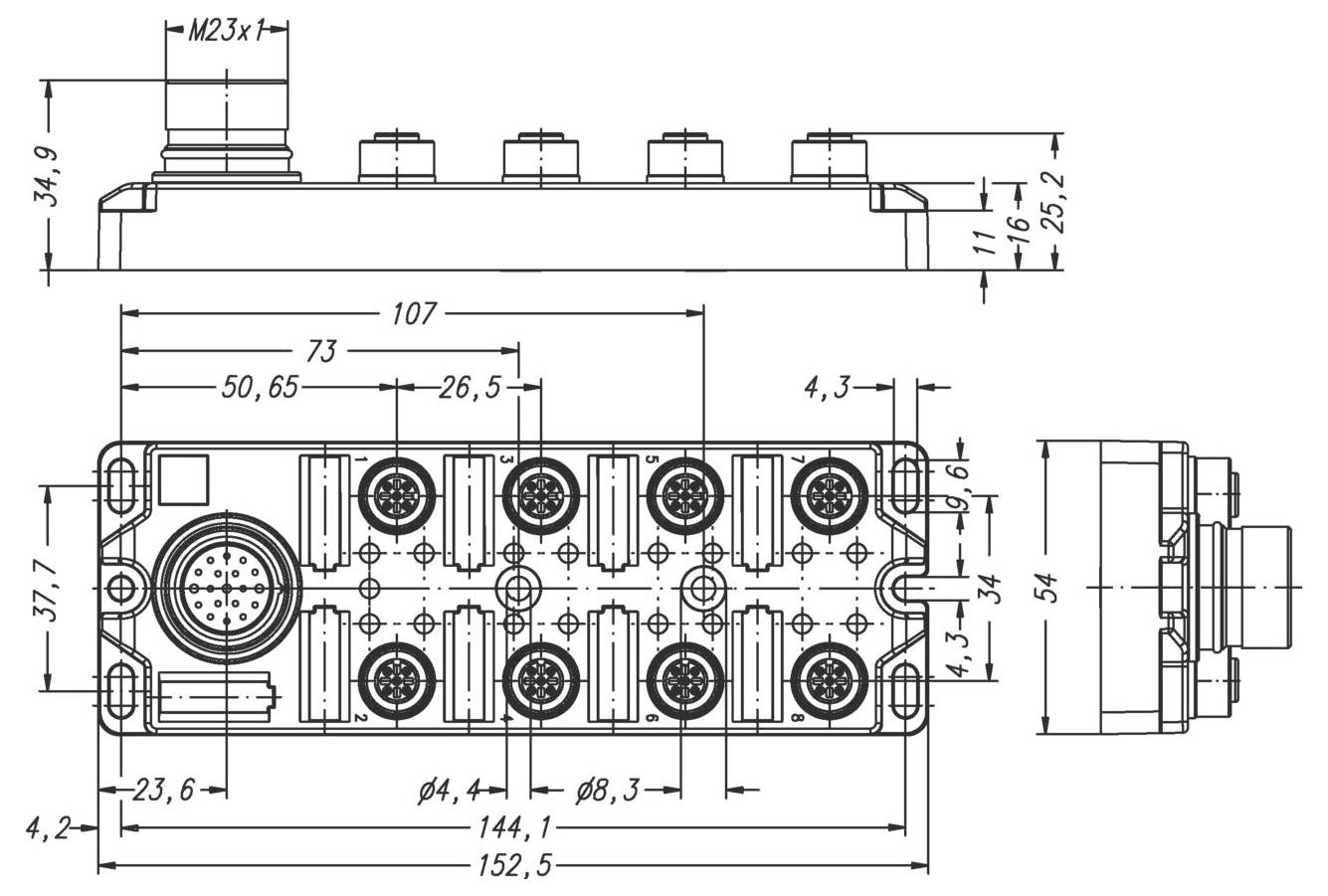

'Technische tekening van een multi-poort aansluitblok met gedetailleerde afmetingen in millimeters, met bovenaanzicht en zijaanzicht.'

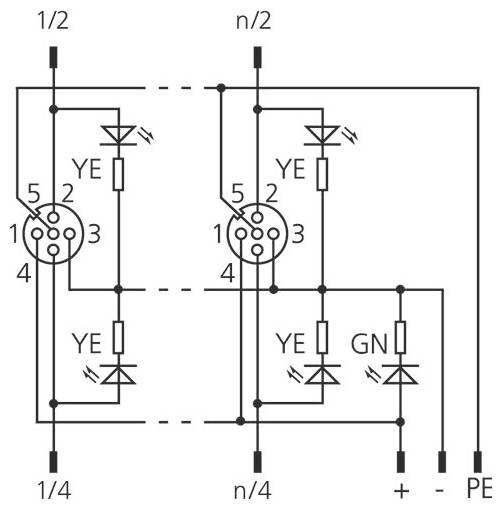

'Dit principeschema illustreert een elektrische schakeling met twee cilindrische aansluitingen gemerkt 1/2 en n/2, inclusief dioden en weerstanden.'

1/3

Soortnaam

Passieve sensor/actorbox

Aantal signaalplaatsen

Aantal verdelers

8-voudig

Type

8I/OM12-5P3T

Stamkabel

Nee

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal

Stuk(s)

Totaal (€ 76,02 / Stuk)

€ 76,02

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nominale spanning: 30V
Isolatieweerstand: ≥ 108 Ω
Materiaal afdichting (bus): FPM/FKM
Materiaal contacten: Metaal, CuZn, verguld
Materiaal contactdrager: Kunststof, PA, BK
Mechanische levensduur: >100 insteekcycli
Normen: IEC 61076-2-101
Aantal Polen: 4+PE
Beschermingsklasse (gemonteerd): IP65, IP67
Stroombelastbaarheid per pin (bij 40 °C): 2,0 A.
Omgevingstemperatuur: -30 tot +90 °C.
Verontreinigingsgraad: 3
Codering: A
Doorgangsweerstand: ≤ 5 mΩ
Aansluitmethode: Top
Schakellogica: PNP
Aantal I/O-sleuven: 8.0
Aantal LED's: 17,0
Voedingsspanningsindicatie: LED GN
I/O-verdeler: 8-voudig, M23, met aansluitstekker
I/O-sleuf: Bus, M12
Materiaal behuizing: Kunststof, PA, BK
Materiaal schroefdraadinzet: Metaal, CuZn
Indicatie van de schakeltoestand: LED YE
Stroombelastbaarheid totale stroom: 12,0 A.
Aansluitstekker: M23, 19-polig
Materiaal afdichting, aansluitstekker: Kunststof, FPM/FKM
Materiaal flensbehuizing, aansluitstekker: Metaal, CuZn, vernikkeld
Materiaal contacten, aansluitstekker: Metaal, CuZn, verguld
Materiaal contactdrager, aansluitstekker: Kunststof, PA, BK
Mechanische levensduur, aansluitstekker: >100 insteekcycli
Aantal Polen, aansluitstekker: 19
Beschermingsklasse, aansluitstekker: IP65, IP67

Soortnaam: Passieve sensor/actorbox

Aantal signaalplaatsen: 8

Type: 8I/OM12-5P3T

Stamkabel: Nee

Aantal verdelers: 8-voudig

Statusweergave: Met LED

Signaaltype: PNP

Aansluiting: M12-bus

: IP65
IP67

Stroombelastbaarheid per insteekplaats: 2 A

Somstroom (enkelvoudige voeding): 12 A

Max. temperatuur: 90 °C

Min. temperatuur: -30 °C

Soort aansluiting (verdeeldozen): M12-bus

Materiaal (behuizing): Kunststof

Totaal aantal polen: 4

Fabrikantnr.: 8045647

Inhoud: 1 stuk(s)

Aantal polen: 4

Stroombelastbaarheid (totaal): 12.0 A

Stroombelastbaarheid per I/O signaal: 2.0 A

Documenten en downloads

Datablad

Datablad 3553416 Escha 8I/OM12-5P3T 8045647 Passieve sensor/actorbox M12-verdeler met metalen schroefdraad 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553416 Escha 8I/OM12-5P3T 8045647 Passieve sensor/actorbox M12-verdeler met metalen schroefdraad 1 stuk(s)

Omschrijving

ESCHA standaard aansluittechniek staat voor diversiteit, kwaliteit en betrouwbaarheid in de beschermingsklasse IP67, IP68 en IP69. Dankzij de verschillende uitvoeringen, coderingen en een groot aantal kabelkwaliteiten vindt u voor elke toepassing de juiste oplossing. Of het nu gaat om M8-, M12- of M23-ronde connectoren, RJ45- of klepconnectoren - alle producten zijn verkrijgbaar in veel kabellengten. Praktische T- en Y-verdelers, inbouwstekkers, adapters en I/O-modules maken een flexibele bedradingsopbouw mogelijk.

De teksten voor dit artikel zijn automatisch vertaald.
