Name: FESTO 3361490 HGPL-40-80-A-B Parallelle grijper Materiaal (behuizing): Aluminium 1 stuk(s)
Brand: FESTO
SKU: 2204810
Availability: BackOrder

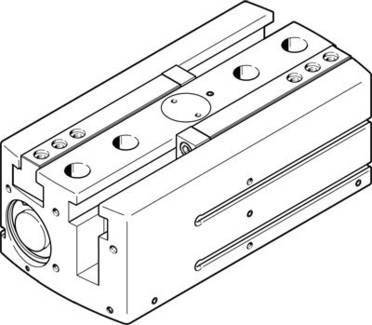

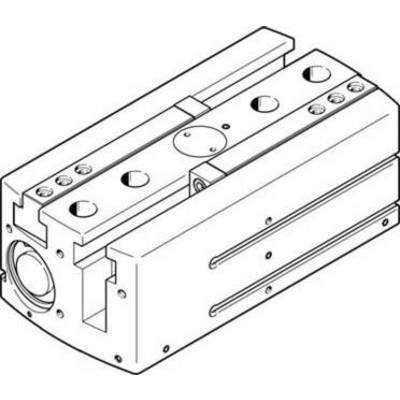

Technische tekening van een mechanisch onderdeel, vermoedelijk een pneumatische aandrijving of klep, met meerdere openingen en montagepunten.

Afbeelding vergelijkbaar

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 18 nov.

Totaal (€ 2.725,00 / Stuk)

€ 2.725,00

incl. btw

Gratis verzending*

Alleen beschikbaar voor zakelijke klanten

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Technische specificaties

Aantal grijpklauwen: 2
Afmetingen: 40
Bevestigingswijze:
Binnenschroefdraad en centreerhuls
Met doorgangsboring en centreerhuls
Bedrijfsdruk: 3 tot 8 bar
Bedrijfsmedium: perslucht conform ISO 8573- 1:2010 [7:4:4]
Inbouwpositie: willekeurig
Werking: dubbelwerkend
Totale tastkracht bij 6 bar openen: 1.038 N
Totale tastkracht bij 6 bar sluiten: 1.216 N
Grijperfunctie: parallel
Grijpkracht per grijpklauw bij 6 bar openen: 519 N
Grijpkracht per grijpklauw bij 6 bar sluiten: 608 N
Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
Slag per grijpklauw: 80 mm
Constructieve opbouw: dubbele zuiger
Geleiding
Zuiger-schuiver
T-form
Tandstang/rondsel
Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
Massatraagheidsmoment: 198,87 kgcm2
Maximale werkfrequentie grijper: < 1 Hz
Maximale vervangingsnauwkeurigheid: < 0,2 mm
Maximale grijpklauwspeling Sz: < 0,05 mm
Maximale grijpklauwhoekspeling ax, ay: < 0,2 deg
Maximale kracht op de grijpklauw Fz statisch: 2.500 N
Maximale massa per externe grijpvinger: 420 g
Maximaal moment op de grijpklauw Mx statisch: 125 Nm
Maximaal moment op de grijpklauw My statisch: 80 Nm
Maximaal moment op de grijpklauw Mz statisch: 100 Nm
Minimale openingstijd bij 6 bar: 414 ms
Minimale sluittijd bij 6 bar: 438 ms
Nasmeerinterval geleidingselementen: 5 miljoen cycli
Pneumatische aansluiting: M5
Positiedetectie: voor naderingssensor
Productgewicht: 4.800 g
Rotatiesymmetrie: <= 0,2 mm
Omgevingstemperatuur: 5 tot 60 °C
Materiaal behuizing: aluminium
glij-geanodiseerd
Materiaal grijpklauwen: staal
gehard
Materiaalinformatie: koper- en PTFE-vrij
Conform RoHS
Herhalingsnauwkeurigheid grijper: < 0,03 mm
