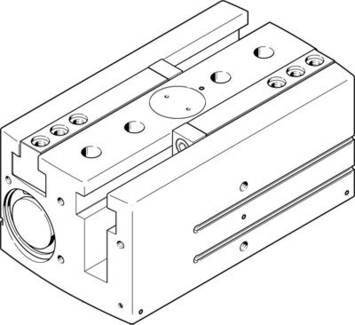

FESTO 3361493 HGPL-63-100-A-B Parallelle grijper Materiaal (behuizing): Aluminium 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Totaal (€ 5.295,00 / Stuk)
€ 5.295,00
incl. btw
Gratis verzending*
Alleen beschikbaar voor zakelijke klanten
Incl. 14 dagen retourrechtHighlights & Details
Technische specificaties
- Aantal grijpklauwen: 2
- Afmetingen: 63
- Bevestigingswijze:
- Binnenschroefdraad en centreerhuls
- Met doorgangsboring en centreerhuls
- Bedrijfsdruk: 3 tot 8 bar
- Bedrijfsmedium: perslucht conform ISO 8573- 1:2010 [7:4:4]
- Inbouwpositie: willekeurig
- Werking: dubbelwerkend
- Totale tastkracht bij 6 bar openen: 2.466 N
- Totale tastkracht bij 6 bar sluiten: 2.742 N
- Grijperfunctie: parallel
- Grijpkracht per grijpklauw bij 6 bar openen: 1.233 N
- Grijpkracht per grijpklauw bij 6 bar sluiten: 1.371 N
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
- Slag per grijpklauw: 100 mm
- Constructieve opbouw: dubbele zuiger
- Geleiding
- Zuiger-schuiver
- T-form
- Tandstang/rondsel
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- Massatraagheidsmoment: 1.018,17 kgcm2
- Maximale werkfrequentie grijper: < 1 Hz
- Maximale vervangingsnauwkeurigheid: < 0,2 mm
- Maximale grijpklauwspeling Sz: < 0,05 mm
- Maximale grijpklauwhoekspeling ax, ay: < 0,2 deg
- Maximale kracht op de grijpklauw Fz statisch: 9.000 N
- Maximale massa per externe grijpvinger: 940 g
- Maximaal moment op de grijpklauw Mx statisch: 300 Nm
- Maximaal moment op de grijpklauw My statisch: 200 Nm
- Maximaal moment op de grijpklauw Mz statisch: 250 Nm
- Minimale openingstijd bij 6 bar: 650 ms
- Minimale sluittijd bij 6 bar: 600 ms
- Nasmeerinterval geleidingselementen: 5 miljoen cycli
- Pneumatische aansluiting: G1/8
- Positiedetectie: voor naderingssensor
- Productgewicht: 13.800 g
- Rotatiesymmetrie: <= 0,2 mm
- Omgevingstemperatuur: 5 tot 60 °C
- Materiaal behuizing: aluminium
- glij-geanodiseerd
- Materiaal grijpklauwen: staal
- gehard
- Materiaalinformatie: koper- en PTFE-vrij
- Conform RoHS
- Herhalingsnauwkeurigheid grijper: < 0,03 mm
- Bedrijfsmedium
Perslucht
- Soortnaam
Parallelle grijper
- Materiaal (behuizing)
Aluminium
- Aansluiting
G 1/8
- Operationele druk (max.)
8 bar
- Bedrijfstemperatuurbereik
5 °C (min)
- Min. bedrijfstemperatuur
5 °C
- Fabrikantnr.
3361493
- Werkingsdruk (min.)
3 bar
- Gewicht
13800 g
- Medium
Perslucht conform ISO 8573-1:2010 [1:4:1]
- Bijzonderheden
P-aansluiting G 1/8
- Max. omgevingstemperatuur
+60 °C
- Min. omgevingstemperatuur
+5 °C
- Wijze van werking
Dubbelwerkend
- UKCA
n.v.t.
