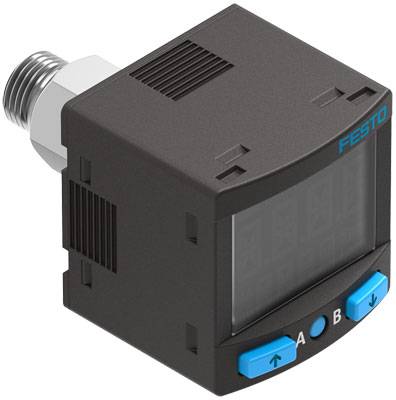

FESTO Druksensor 1 stuk(s) SPAN-B-V1R-G18FPM-PN-L1+2.5S 0 bar tot -1 bar Stekker 1x NC, 1x NO
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Druksensor
Aansluiting
Stekker
Uitvoering
Relatieve druk
Meetbereik (druk) (max.)
-1 bar
Max. voedingsspanning
30 V/DC
Datasheet (PDF)
Aantal
Totaal (€ 95,03 / Stuk)
€ 95,03
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Type weergave: LCD-scherm met licht
- Soort bevestiging: Inbouw van frontpaneel - met wand-/vlakhouder - met schroefdraad
- Bedrijfsmedium: Perslucht volgens ISO 8573-1:2010 [7:4:4] - inerte gassen
- Bedrijfsspanningsbereik DC: 10.8 - 30 V.
- Te gebruiken eenheden: MPa - bar - inchHg - kPa - mmHg - psi
- Drukmeetbereik beginwaarde: 0 bar
- Drukmeetbereik beginwaarde MPa: 0 MPa
- Drukmeetbereik beginwaarde psi: 0 psi
- Drukmeetbereik eindwaarde: -1 bar
- Drukmeetbereik eindwaarde MPa: -0,1 MPa
- Bereik drukmeting eindwaarde psi: -14,5 psi
- Inbouwpositie: willekeurig
- Instelbereik hysterese: 0 - 90%
- Instelbereik drempelwaarde: 0 - 100%
- Instelmogelijkheden: Teach-in - via display en toetsen
- Elektrische aansluiting 1, aansluiting: Stekker
- Elektrische aansluiting 1, aansluittechniek: Aansluitschema L1J
- Elektrische aansluiting 1, aantal Polen/aders: 4
- Nauwkeurigheid FS: 1,5% FS
- Opmerking over het bedienings- en besturingsmedium: Geoliede werking mogelijk
- KC-kenteken: KC-EMC
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- Kortsluitbestendigheid: ja
- LABS-CONFORMITEIT: VDMA24364-B1/B2-L
- Beveiliging tegen manipuleren: PIN-code
- Max. uitgangsstroom: 80 mA
- Mediumtemperatuur: 0 - 50 °C.
- Meetgrootheid: relatieve druk
- Meetprincipe: piëzoresistieve druksensor
- Pneumatische aansluiting: Binnendraad G1/8
- Productgewicht: 21 g
- Schakeluitgang: PNP/NPN omschakelbaar
- Schakelelement: NC-contact/NO-contact omschakelbaar
- Schakelfunctie: Raamcomparator - Comparator met drempelwaarde
- Beschermingsklasse: IP40
- Temperatuurcoëfficiënt in ± %FS/K: 0.1 %FS/K.
- Overbelastingsbereik: 5 bar
- Overdruk: 5 bar
- Overdruk psi: 72.5 psi
- Omgevingstemperatuur: 0 tot 50 °C
- Ompoolbeveiliging: voor alle elektrische aansluitingen
- Door de Medium aangeraakt materiaal: FPM - PA-versterkt
- Materiaal behuizing: PA-versterkt
- Materiaalinformatie: conform RoHS
- Herhalingsnauwkeurigheid in ± %FS: 0.3 %FS
- Goedkeuring: RCM Mark
- Soortnaam
Druksensor
- Type
SPAN-B-V1R-G18FPM-PN-L1+2.5S
- Aansluiting
Stekker
- Uitvoering
Relatieve druk
- Uitgangen
PNP
- Uitgangssignaal (max.)
80 mA
- Nauwkeurigheid
1.5 %
- Meetbereik (druk) (min.)
0 bar
- Meetbereik (druk) (max.)
-1 bar
- Meetbereik (druk)
0 bar tot -1 bar
- Min. voedingsspanning
10.8 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10.8 - 30 V/DC
1x NC
1x NO
IP40
- Slangaansluiting
G1/8 binnendraad
- Min. temperatuur
0 °C
- Max. temperatuur
50 °C
- Gewicht
21 g
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
- Materiaal (behuizing)
PA
- Persluchtaansluiting
G1/8"
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4], inerte gassen
Documenten en downloads
Datablad
Datablad 2801904 FESTO Druksensor 1 stuk(s) SPAN-B-V1R-G18FPM-PN-L1+2.5S 0 bar tot -1 bar Stekker 1x NC, 1x NO
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2801904 FESTO Druksensor 1 stuk(s) SPAN-B-V1R-G18FPM-PN-L1+2.5S 0 bar tot -1 bar Stekker 1x NC, 1x NO
Omschrijving
Druksensor SPAN-B-V1R-G18FPM-PN-L1+2.5S goedkeuring=RCM-merkteken, (zie conformiteitsverklaring)=(* volgens de EMC-richtlijn van de EU, * volgens de RoHS-RL van de EU), KC-teken=KC-EMC, materiaalnotitie=voldoet aan RoHS, meetgrootte=relatieve druk
