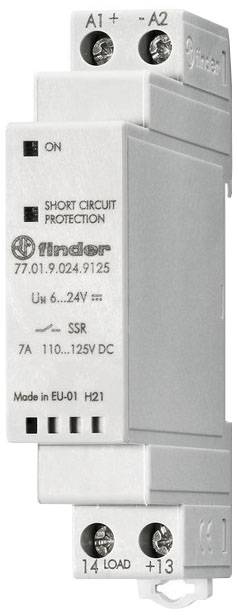

Finder Halfgeleiderrelais 77.01.9.024.9125 7 A Schakelspanning (max.): 140 V/DC 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Halfgeleiderrelais
Regelspanning (min.)
6 V/DC
Regelspanning (max.)
24 V/DC
Schakelspanning (max.)
140 V/DC
Datasheet (PDF)
3 Stuk(s)
Aantal
Totaal (€ 46,27 / Stuk)
€ 46,27
excl. btw
Slechts 3 Stuk(s) beschikbaar
Technische specificaties
Piece
- Soortnaam
Halfgeleiderrelais
- Type
77.01.9.024.9125
- Aansluiting
Schroefklem
- Regelspanning (min.)
6 V/DC
- Regelspanning (max.)
24 V/DC
- Stuurspanningsbereik
6 - 24 V/DC
- Stootstroom (max.)
60 A
- Schakelspanning (min.)
43 V/DC
- Schakelspanning (max.)
140 V/DC
- Laadstroom (max.)
7 A
- Uitgangsspanning (min.)
125 V/DC
- Uitgangsspanning (max.)
125 V/DC
- Uitgangsstroom (max.)
7 A
1x NO
- Conform RoHS
Ja
- Continu stroom (max.)
2.5 A
- Inhoud
1 stuk(s)
17.5
MOSFET
88.8 mm
60.8 mm
1
TRUE
FALSE
FALSE
Screw connection
6-24 V
DC
IP20
TRUE
4-32 V
DC
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2474209 Finder Halfgeleiderrelais 77.01.9.024.9125 7 A Schakelspanning (max.): 140 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2474209 Finder Halfgeleiderrelais 77.01.9.024.9125 7 A Schakelspanning (max.): 140 V/DC 1 stuk(s)
Omschrijving
SSR-relais in 17,5mm-behuizing, voor het besturen van elektrische, pneumatische en hydraulische ventielen. Directe aansturing van lasten zoals motoren of elektromagneten. Ingangsspanning 6 tot 24 V DC, 1 NO-contact voor 7 A, inschakelstroom tot 60 A voor 10 ms, schakellastspanningsbereik 43 tot 140 V DC. Nominale stroom bij DC 13 2,5 A, minimale schakelstroom 50 mA, reststroom (typisch) 6 mA. Beveiligd tegen kortsluiting. Relaisbeschermingsklasse IP20, isolatie tussen ingang en uitgang 4 kV (1,2/50 μs), met schroefaansluitingen en LED-indicatie
