Fischer 542962 Ventilatiebeugel Ventilatiekanaalklem LGS 710 1 stuk(s) kopen ? Conrad Electronic

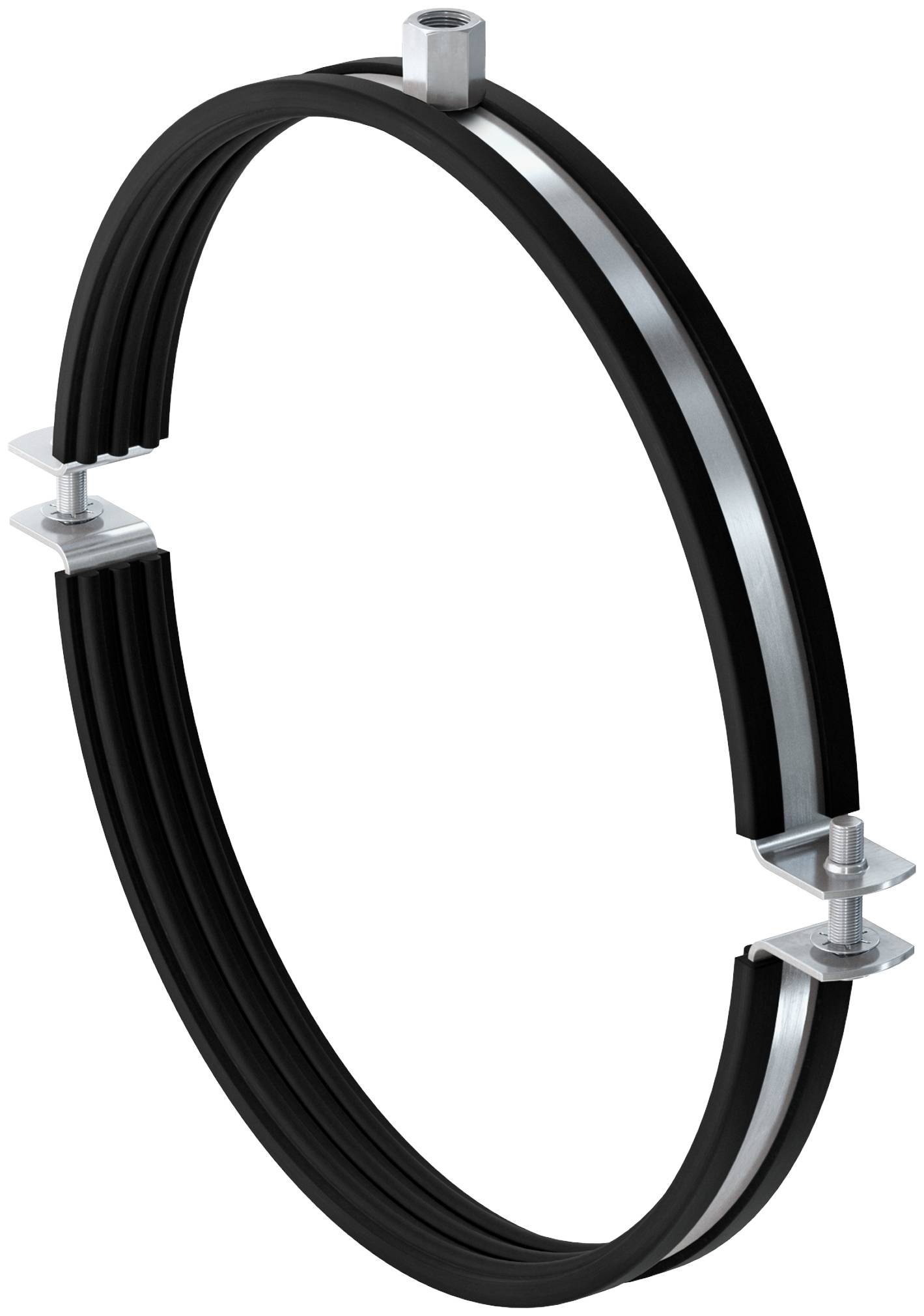

Zwarte ronde buisklemring met zilveren montagebrackets en bouten, getoond geïsoleerd op een witte achtergrond.

Metalen buis die met een metalen steun aan een betonnen muur is bevestigd. De steun heeft meerdere bevestigingspunten voor stabiliteit.

Metalen ventilatiebuis wordt aan het plafond bevestigd met metalen beugels. De omgeving is industrieel, met betonnen muren.

Technische tekening van een ronde buisklem met weergave van diameter, breedte en hoogte, schroefbevestigingen en maatvoering.

1/4

Leverbaar vr. 25 sep.

30 Set(s)

Aantal

Set(s)

Totaal (€ 18,17 / Stuk)

€ 18,17

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Ventilatiekanaalklem LGS 710

Met twee schroeven voor optimale aanpassing aan de pijpdiameter.
Verliesbeveiliging van de schroef
Geluiddempende inlage
Aansluitmoer met combischroefdraad M8/M10

Technische specificaties

Breedte x dikte klemband: 25 x 2,5 mm
Hoogte Z: 378 mm
Max. Aanbevolen belasting (centr. Trein): 0,8 kN
Afsluitbout M10

Soortnaam: Ventilatiebeugel

Inhoud: 1 stuk(s)

Materiaal: Staal

Afm. schroefdraad: M10

Aansluitschroefdraad: M8 - M10

Materiaaleigenschap: Galvanisch verzinkt

Breedte: 771 mm

Hoogte: 740 mm

Diameter: 710 mm

UKCA: n.v.t.

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2472263 Fischer 542962 Ventilatiebeugel Ventilatiekanaalklem LGS 710 1 stuk(s)

Omschrijving

De fischer ventilatiekanaalklem LGS 300 voor een nominale grootte van 710 mm, tweedelige uitvoering met verlijmd geluiddempend inzetstuk voor de bevestiging van spirobuizen of kunststofbuizen. De grote openingshoek van de LGS maakt een snelle en eenvoudige montage mogelijk. Door de twee schroeven is een optimale aanpassing aan de pijpdiameter mogelijk. Moer met combinatieschroefdraad M8/M10 voor de opname van draadstangen of stokschroeven. Beide klemhelften zijn geperforeerd voor de verbinding met twee schroeven of draadstangen met moeren. Hierdoor wordt een verdubbeling van de aanbevolen belasting mogelijk.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

De grote openingshoek van de LGS maakt een snelle en eenvoudige montage mogelijk
de tweeschroeffunctie van de LGS maakt een optimale aanpassing op de buisbuitendiameter mogelijk
de bevestigingsschroef met grote sleuf-/kruiskopkop is tegen verlies beschermd en geeft extra montageveiligheid
de geluidsdempsinlay heeft een stevige bevestiging en voorkomt het vallen De buisafstelling
de LGS is vanaf 450 mm diameter aan beide helften van de schacht geperforeerd dit maakt de verbinding met twee schroeven en moeren of twee draadeinden met moeren mogelijk, waardoor de aanbevolen belasting kan worden verdubbeld
