Fluke FLK-FEV350/KIT CH Analyser voor laadstation Type 1 & type 2
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Technische specificaties
- Intern stroomverbruik: Max. 3 W.
- Veiligheid: CAT II 300 V.
- Verontreinigingsgraad: 2
- Veiligheidsklasse: II
- Soortnaam
Analyser voor laadstation
- Laadstekker
Type 1 & type 2
- Nominale spanning
250 V
IP40
- Kleur (specifiek)
Geel
Grijs
- Breedte
123 mm
- Hoogte
263 mm
- Diepte
63 mm
- Gewicht
900 g
- Nominale stroom
10 A
- Max. temperatuur
+40 °C
- Min. temperatuur
-10 °C
Documenten en downloads
Datablad
Datablad 3161928 Fluke FLK-FEV350/KIT CH Analyser voor laadstation Type 1 & type 2
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3161928 Fluke FLK-FEV350/KIT CH Analyser voor laadstation Type 1 & type 2
Omschrijving
De analyser voor elektrische voertuiglaadstations FEV350 EV is de complete oplossing voor veiligheids- en prestatietests van AC-laadstations met laadstekkers van het type 2 of type 1. Hij is ontwikkeld voor technici die snel en efficiënt meerdere controles moeten uitvoeren en documenteren, maar daarvoor niet meerdere gereedschappen willen meenemen. Beschikbare metingen: PE (aardleiding)-voorcontrole, zodat er geen gevaarlijke spanning aanwezig is, visuele controle, 30 mA RCD- en 6 mA RDC-DD-activeringstest, nominale spanning + fasevolgorde, auto-Control-Pilot (CP) met signaalvermogensanalyse, kabelsimulatie via Proximity Pilot (PP) en foutcontrole. Ondersteunde metingen: Aardlekweerstand, isolatieweerstand en stroomkring-/netimpedantie met de compatibele Fluke Fluke multifunctionele installatietesters voor de certificering en inspectie van de installatie via een draadloze Bluetooth-verbinding. Schakelcircuitconfiguratiediagrammen en informatieschermen voor een naadloze integratie van de TruTest-software voor het aanmaken van protocollen. De oplossing bevat de TruTest-softwaremodule voor laadstations voor documentatie en rapportage. De analyser Fluke FEV350 biedt vooraf ingestelde testschema's en geeft aan of de test succesvol was om analyses te vereenvoudigen en de tijd voor tests te verminderen. Ondersteunde metingen zijn beschermgeleiderweerstand, isolatieweerstand en stroomkring-/netimpedantie met de compatibele Fluke Fluke multifunctionele installatietesters voor de certificering en inspectie van de installatie via een draadloze Bluetooth-verbinding, schakelcircuitconfiguratiediagrammen en infoschermen voor een naadloze integratie van de TruTest-software voor het opstellen van een protocol. De kit bevat de multifunctionele tester 1664 FC
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Analyzer voor elektrische voertuiglaadstations voor laadstekkers van het type 1 en 2
- PE-aardlektests, zodat er geen gevaarlijke spanning aanwezig is.
- Visuele
- controle 30 mA RCD + 6 mA RDC-DD-activeringstest
- nominale spanning + fasevolgorde
- auto-Control-Pilot (CP) met signaalvormanalyse
- kabelsimulatie via Proximity Pilot (PP)
- foutcontrole

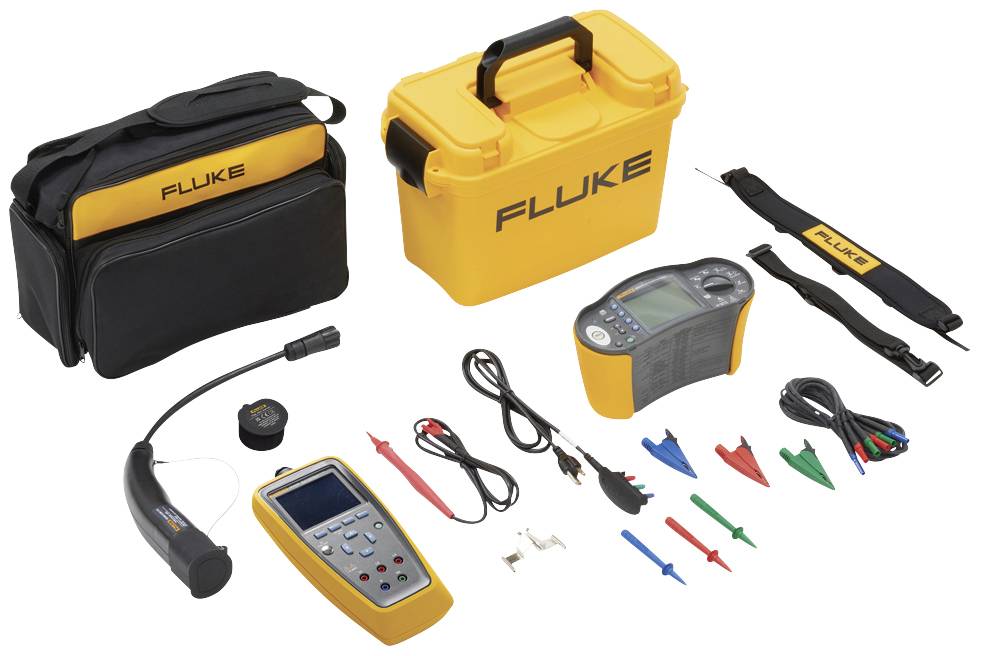

Omvang van de levering
- FEV350/BASIC analyser
- FEV300-CON-TY1
- FEV300-CON-TY2
- Nulpuntadapter/TY1
- Nulpuntadapter/TY2
- TPAK magnetische hanger
- Gevoerde draagtas
- Multifunctionele tester 1664 FC
Opmerkingen
- Bluetooth is een geregistreerd handelsmerk van Bluetooth SIG, Inc.
- Let op:
Voor het aansluiten en het installeren van een apparaat dat werkt op krachtstroom (3-fasenaansluiting) is vaak toestemming nodig van de netbeheerder. Daarnaast mag dat alleen worden uitgevoerd door een erkende installateur. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
