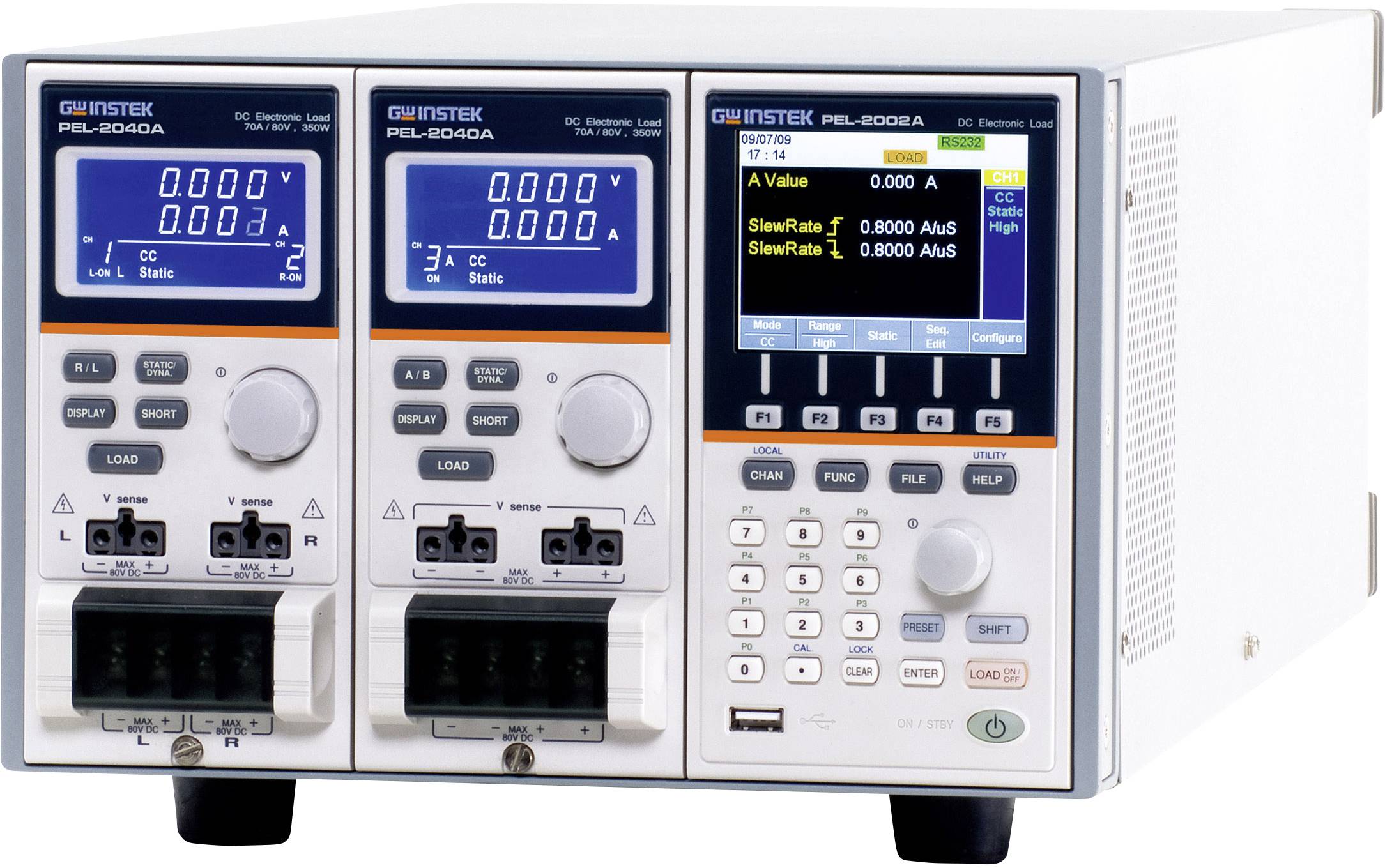

GW Instek PEL-2030A Electronic load

Voldoet aan al uw eisen voor een high speed-belastingssimulatie
De PEL-2004A en PEL-200 2A zijn meerkanaals programmeerbare DC-belastingen met modulaire structuur. De PEL-2000A-serie is ontwikkeld om aan de voortschrijdende verschuiving in de richting van high-speed-modus op de huidige halfgeleidermarkt te voldoen. Net zoals voedingsmodules zijn DC-DC-omvormers en batterijen die halfgeleidercircuits aandrijven, stroomvoorzieningsontwerp, kwaliteitscontrole en karakteristieke certificering met hogesnelheidsvermogensbelastingen noodzakelijk geworden om deze verschuiving te volgen. De PEL-2000A-serie omvat twee types mainframes en 4 types belastingsmodules om flexibel aan de eisen van de gebruiker te voldoen. Elke combinatie van belastingsmodules kan met een mainframe worden gebruikt om een testsysteem op basis van het aantal kanalen en de maximale belastingsspanning, spanning en stroom van elk kanaal aan te passen. Er kunnen meerdere lasten parallel worden geschakeld om een hoger vermogen te leveren om hogere voedingsuitgangen te testen. Deze flexibiliteit vermindert de investeringen die voor toekomstige projecten met verschillende stroombehoefte nodig zijn. De PEL-2004A is een 4-slot mainframe met een master-besturingsmodule voor opname van 4 belastingsmodules, de PEL-200 2A is een 2-slot mainframe met master-besturingsmodule voor 2 belastingsmodules. Als de PEL-2004A met 4 belastingsmodules met elk 350 watt is geconfigureerd, kan de PEL-2000A-serie tot 1,4 kVA vermogen verlagen.
Voor hogere lastcapaciteiten kunnen mainframes parallel met standaard 20-polige MIL-connectoren worden verbonden. Max. 5 mainframes, waaronder een master en 4 slaves, kunnen met elkaar worden verbonden om een totale belastbaarheid van 7 kW voor hogestroom- en hoogvermogenstoepassingen te creëren. Met 4 dubbelkanaals belastingsmodules is de PEL-2004A in staat om 8 voedingsuitgangen tegelijkertijd te testen. De sequentie-functie maakt het mogelijk om voor elk kanaal de belastingspiek volgens een vooraf gedefinieerde sequentie met een snelheid van max. 100 s per stap te wijzigen. Elke sequentie kan gelijktijdig onder de besturing van een klok verlopen. Dit is een van de belangrijkste kenmerken van de PEL-2000A-serie, omdat deze in staat is om een stroomvoorziening met meerdere uitgangen realistisch te simuleren. In de dynamische modus pulseert de laststroom of de lastweerstand tussen twee vooraf ingestelde niveaus bij een vooraf ingestelde snelheid tot max. 25 s per stap. Dit wordt vaak als standaard-testmethode gebruikt om het aanspreken van een voeding op snelle veranderingen in de belasting te testen. Opmerkelijk is dat meerdere lastkanalen parallel worden geschakeld om dynamische tests synchroon onder één enkele klok te laten verlopen. Deze Parallel Dynamic-functionaliteit biedt de flexibiliteit om dynamische tests voor een krachtige voeding zonder de noodzaak van een andere hoogvermogensbelasting uit te voeren.
De PEL-2000A-serie beschikt over een aantal beveiligingsmodi: overstroombeveiliging (OCP), overspanningsbeveiliging (OVP), overbelastingsbeveiliging (OPP), blokkeerspanningsbeveiliging (RVP) en onderspanningsbeveiliging (UVP). De beveiligingsmodi dienen om zowel de belastingsmodule als de testobjecten te beschermen. Er kan een zoemer worden ingesteld wanneer een beveiligingsinstelling is geactiveerd. Wanneer een beveiliging is geactiveerd, geeft de laadmodule een alarm af en stopt het verlagen van de stroom/spanning. Wanneer een lastmodule in CR- of CV-modus wordt gebruikt, kan het apparaat overstroombeveiliging nodig hebben om te voorkomen dat een te hoge stroom wordt verlaagd. De overstroombeveiliging stopt het verlagen van meer stroom voor de verbruiker dan de aanbevolen ondergrens en voorkomt Burn-out-schade bij de verbruiker. De overspanningsbeveiliging wordt gebruikt om de hoogte van een spanningsverlaging te begrenzen. Als de OVP geactiveerd wordt, stopt de PEL-2000A-serie de spanningsverlaging. De overbelastingsbeveiliging wordt gebruikt wanneer het ingangsvermogen de specificaties van de belasting overschrijdt. Als de OPP wordt geactiveerd, stopt de vermogensverlaging. De retourspanningsbeveiliging voorkomt retourspanningsschade aan de PEL-2000A-serie tot aan het gespecificeerde nominale vermogen. Wanneer de retourspanningsbeveiliging is geactiveerd, klinkt een alarmtoon totdat de blokkeerspanning wordt verwijderd. Bij de onderspanningsbeveiliging schakelt de last uit als de spanning onder een ingestelde grenswaarde komt. De Go/Nogo-functie is beschikbaar om testresultaten constant te bewaken. Wanneer een testresultaat buiten een vooraf ingestelde grenswaarde uitkomt, wordt een "NoGo"-melding op het display weergegeven en kan een "NoGo"-signaal via de D-SUB-interface voor de externe apparaatbediening worden verzonden. Deze Go/Nogo-functie is beschikbaar voor de CC-modus, de CV-modus en de CR-modus. In de "programma"-modus kunnen 12 programma's die elk 10 panel-setup-geheugens bevatten, worden bewerkt om werkroutines voor herhalende tests te maken. Nadat een programma is uitgevoerd, worden de resultaten van alle teststappen samen met de Go/Nogo-beoordelingen op het scherm weergegeven. Voor externe besturing en systeemconfiguratie beschikt de PEL-2000A-serie standaard over USB- en RS-232-interfaces evenals GPIB als optie. De Labview-driver en de Data Logging PC-software worden ondersteund voor alle beschikbare interfaces. Elk kanaal heeft een analoge besturings- en bewakingsconnector op de achterzijde om de belasting in en uit te schakelen en de laststroom en de belasting extern te bewaken.
