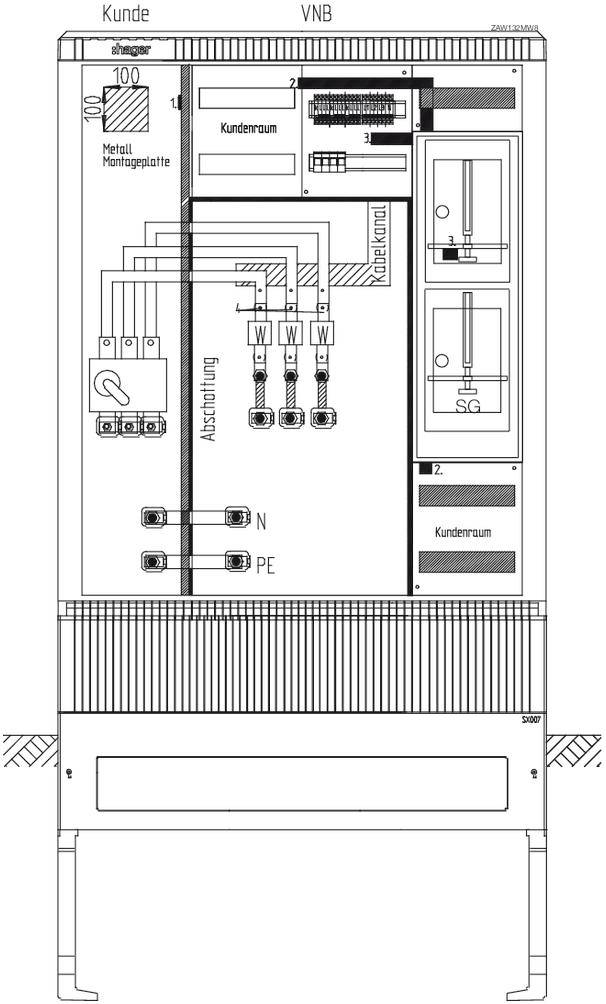

Hager ZAW132MW8 ZAW132MW8 Omvormer- en meetkast Opbouw (op muur) Inhoud: 1 stuk(s)

Omvormer- en meetkast, universeel, tot 250 A, TN-S/TN-C net, Stw. München. Uitgeruste omvormerkast conform DIN en 61439, beschermingsklasse IP 44, met grabsokkel, van glasvezelversterkt polyester FS 833.5 conform DIN en 14598 met recyclat. De omvormerkast is volgens de huidige technische aansluitvoorwaarden van de betreffende energieleverancier uitgerust en voldoet aan de desbetreffende TAB-eisen. Geprofileerde behuizing in ribdesign. Deur met openingshoek 180 graden bij vrije stand en 90 graden bij gemonteerde behuizingen. Deuren kunnen worden uitgehangen, deuraanslag links of rechts mogelijk. Sluiting met zwenkhendel en 3-punts baskuilesluiting met 1 resp. 2 profielhalve cilinders. Ingebouwde cilinder onder met gelijksluitende serie. Een tweede sluitcilinder (bijv. van de VNB-sluitinstallatie) kan boven na het verwijderen van de vierkante sluiting worden ingebouwd. Als er geen tweede profielsluitcilinder wordt ingebouwd, moet de tweede bovenste opening met een blinde sluiting worden uitgerust. De ventilatie vindt plaats via labyrintharige, goed opgeleide ventilatiekanalen en is door het binnendringen van vreemde voorwerpen bestand tegen stofdicht. Muurkasten zijn volgens de technische richtlijn gebouwd met aansluitkasten in de open lucht/aansluiting van vaste schakel- en stuurkasten en meteraansluitzuilen op het laagspanningsnet van de VNB. De inbouw bestaat uit veiligheidsgeïsoleerde metervelden DIN 43870 (functievlak) voor teller en schakelapparaat (TSG). Tellerplaatsen resp. TSG-plaats zijn voorgericht met een IP54-afdekking. Afhankelijk van de uitvoering zijn lege plaatsen als inbouwvelden voorzien. Ingrabsokkel en meteraansluitzuil vormen één eenheid. Een bodemrooster wordt aanbevolen. Voor het voorkomen van condensvorming moet de sokkel tot de hoogte van de kabelbevestigingsrail aan de binnenkant met sokkelvuller worden gevuld. Opmerking: Raadplegen met de DSB.
