HARTING 09 55 266 6819 741 09552666819741 Connector Aantal polen: 15 SMT 160 stuk(s) Piece

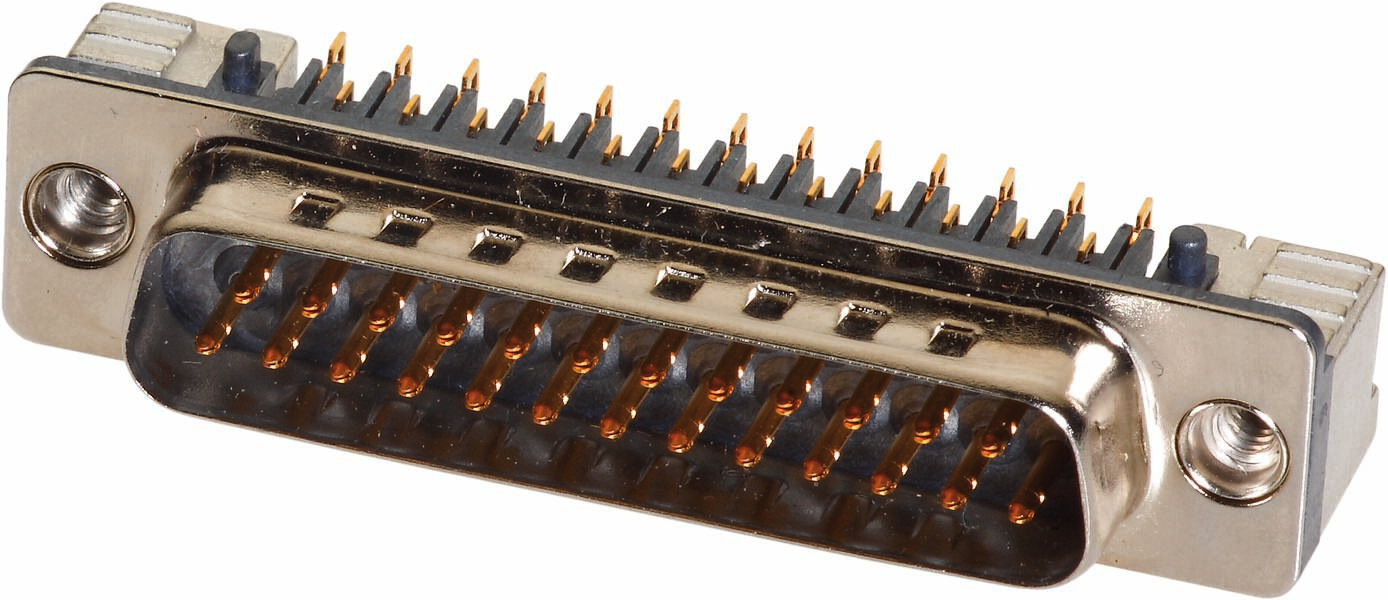

Een 25-polige D-Sub-stekker met metalen behuizing en verhoogde contacten, vaak gebruikt voor seriële gegevensoverdracht.
Verpakkingswijze
Piece
Soortnaam
Connector
Bouwtype
Stekker, haaks
Aantal polen
15
Aansluiting
SMT
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar ma. 8 mrt. 2027
Aantal (Verpakkingsgrootte 160 stuk(s))
Totaal (€ 875,00 / Stuk)
€ 875,00
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

Connector 160 stuk(s)

  • Connector
  • Aantal rijen: 2
  • Aantal polen: 15

Technische specificaties

  • Serie: D-sub
  • Component: Connector
  • Contactbeschrijving: Gestanst;haaks
  • Aansluitmethode: Reflow soldeeraansluiting (SMT)
  • Soort verbinding: Moederbord to daughtercard
  • Aantal contacten: 15
  • Vergrendelingswijze: Flens met gemonteerde schroefbout M3
  • Raster, aansluitzijde: 2,76 mm
  • Nominale stroom: 1,5 A.
  • Isolatieweerstand: > 5 x 109 Ω
  • Doorgangsweerstand: ≤ 25 mΩ
  • Grenstemperatuur: -55 ... +125 °C (bij reflow solderen max. +240 °C gedurende 30 s)
  • Insteekcycli: ≥ 250
  • Testspanning Ueff: 1 kV
  • Isolatiegroep: III a (175 ≤ CTI < 400)
  • Materiaal gebruik: Liquid-crystal polymeer (LCP);Shell: Staal, vernikkeld
  • Kleur inzet: zwart
  • Materiaal contacten: Koperlegering;massa: Spuitgietzink
  • Contactoppervlak: Edelmetaal via Ni
  • Materiaalbrandbaarheidsklasse conform UL 94: V-0
  • Normen: DIN 41652
  • Nettogewicht: 2.470 g
  • Aanduiding: Standaard
  • Slagwijdte: ≥ 1 mm
  • Kruipafstand: ≥ 1 mm
  • Moisture Sensitivity Level (MSL): 1 conform ECA/IPC/JEDEC J-STD-020D
  • Procesgevoeligheid niveau (PSL): R0 conform ECA/IPC/JEDEC J-STD-020D
  • Hot plugging: nee
  • Printplaatdikte: ≥ 1,6 mm
  • Steekkracht: ≤ 50 N
  • Trekkracht: ≥ 4,5 N; ≤ 33 N
  • Geslacht: pen
  • Beschrijving: Low-profile
  • Aanhaalmoment: ≤ 0,4 Nm vergrendelingsschroef
  • Maat: D-Sub 2
  • Rijafstand: 2,84 mm
  • Inbouwhoogte: 3,6 mm

Piece

Type

D-Sub

Soortnaam

Connector

Bouwtype

Stekker, haaks

Aantal polen

15

Aansluiting

SMT

Aantal rijen

2

Inhoud

160 stuk(s)

Insteekcycli

≥ 250

Toewijzing

15 signaalcontacten

Fabrikantnr.

09552666819741

Kleur (specifiek)

Zwart

Contactwijze

Gestanste contacten

Contactmateriaal

Koperlegering

Contactoppervlakte

Edelmetaal

Rastermaat (RM)

2.76 mm

Bijzonderheden

Lage bouwvorm

Type

09 55 266 6819 741

Plug/bus

15

Documenten en downloads

Datablad

Datablad 3004201 HARTING 09 55 266 6819 741 09552666819741 Connector Aantal polen: 15 SMT 160 stuk(s) Piece

Datablad 3004201 HARTING 09 55 266 6819 741 09552666819741 Connector Aantal polen: 15 SMT 160 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3004201 HARTING 09 55 266 6819 741 09552666819741 Connector Aantal polen: 15 SMT 160 stuk(s) Piece

Omschrijving

Connector, low-profile, reflow soldeeraansluiting (SMT), nominale stroom: 5 A, pen, formaat: d-Sub 2
