Name: HARTING 09 55 356 7615 741 09553567615741 Connector Aantal polen: 25 SMT 160 stuk(s)
Brand: HARTING
SKU: 3004188
Availability: BackOrder

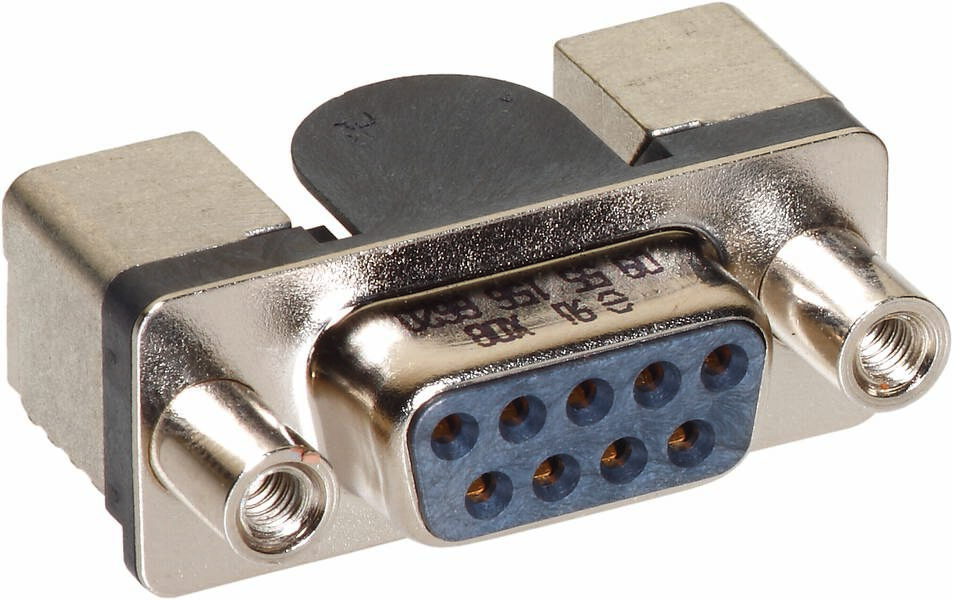

Close-up van een metalen VGA-connector met negen pinnen en twee bevestigingsschroeven.

Soortnaam

Connector

Bouwtype

Bus, haaks

Aantal polen

Aansluiting

SMT

Inhoud

160 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 14 jan. 2027

Aantal (Verpakkingsgrootte 160 stuk(s))

Set(s)

Totaal (€ 889,00 / Stuk)

€ 889,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Connector 160 stuk(s)

Connector
Aantal polen: 25

Technische specificaties

Serie: D-sub
Component: Connector
Contactbeschrijving: Gestanst;haaks
Aansluitmethode: Reflow soldeeraansluiting (SMT)
Soort verbinding: Moederbord to daughtercard
Aantal contacten: 25
Vergrendelingstype: flens met schroefdraad M3
Raster, aansluitzijde: 2,76 mm
Nominale stroom: 1,5 A.
Isolatieweerstand: > 5 x 109 Ω
Doorgangsweerstand: ≤ 25 mΩ
Grenstemperatuur: -55 ... +125 °C (bij reflow solderen max. +240 °C gedurende 30 s)
Insteekcycli: ≥ 50
Testspanning Ueff: 1 kV
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Liquid-crystal polymeer (LCP);Shell: Staal, vernikkeld
Kleur inzet: zwart
Materiaal contacten: Koperlegering;massa: Spuitgietzink
Contactoppervlak: Edelmetaal via Ni
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: DIN 41652
Nettogewicht: 3.300 g
Aanduiding: Standaard
Slagwijdte: ≥ 1 mm
Kruipafstand: ≥ 1 mm
Moisture Sensitivity Level (MSL): 1 conform ECA/IPC/JEDEC J-STD-020D
Procesgevoeligheid niveau (PSL): R0 conform ECA/IPC/JEDEC J-STD-020D
Hot plugging: nee
Printplaatdikte: ≥ 1,6 mm
Steekkracht: ≤ 83 N
Trekkracht: ≥ 7,8 N; ≤ 56 N
Geslacht: bus
Beschrijving: Low-profile
Aanhaalmoment: ≤ 0,6 Nm schroefbout
Maat: D-Sub 3
Rijafstand: 2,84 mm
Inbouwhoogte: 3,6 mm

Type: D-Sub

Soortnaam: Connector

Bouwtype: Bus, haaks

Aantal polen: 25

Aansluiting: SMT

Inhoud: 160 stuk(s)

Insteekcycli: ≥ 50

Fabrikantnr.: 09553567615741

Kleur (specifiek): Zwart

Contactwijze: Gestanste contacten

Contactmateriaal: Koperlegering

Contactoppervlakte: Edelmetaal

Rastermaat (RM): 2.76 mm

Bijzonderheden: Lage bouwvorm

Type: 09 55 356 7615 741

: Plug/bus

: 25
