Name: HARTING 09 65 166 6816 09651666816 Connector Aantal polen: 9 THR 1 stuk(s) Piece
Brand: HARTING
SKU: 3004222
Availability: BackOrder

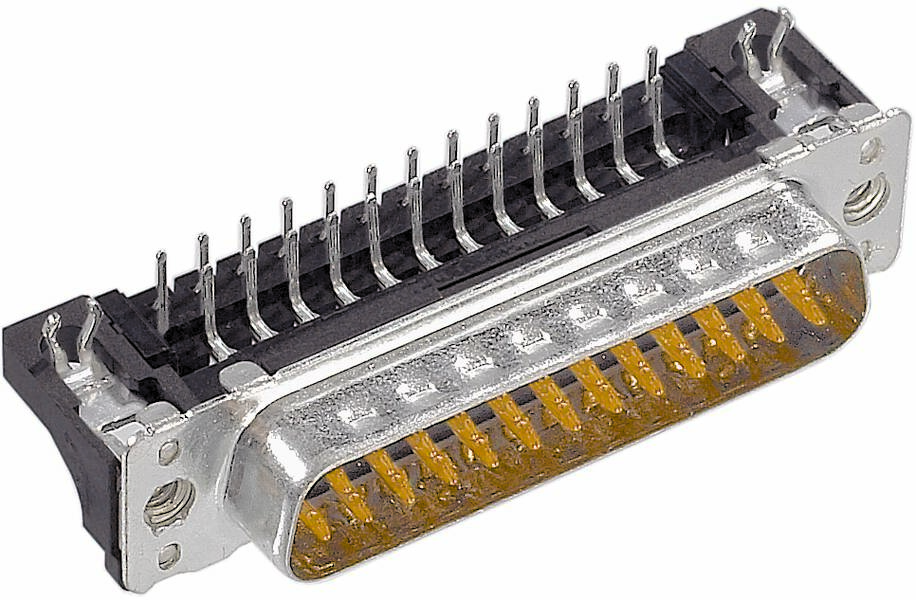

Een metalen stekker met meerdere verguld contactpunten, gebruikt voor elektronische verbindingen.

Verpakkingswijze

Piece

Soortnaam

Connector

Bouwtype

Stekker, haaks

Aantal polen

Aansluiting

THR

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 2 mrt. 2027

Aantal

Stuk(s)

Totaal (€ 6,99 / Stuk)

€ 6,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Connector 1 stuk(s)

Connector
Aantal polen: 9

Technische specificaties

Serie: D-sub
Component: Connector
Contactbeschrijving: Gestanst;haaks
Aansluitmethode: Reflow soldeeraansluiting (THR)
Soort verbinding: Moederbord to daughtercard
Aantal contacten: 9
Lengte van de pennen: 2,9 mm
Vergrendelingstype: flens met schroefdraad 4-40 UNC
Raster, aansluitzijde: 2,74 mm
Nominale stroom: 6,5 A
Isolatieweerstand: > 1010 Ω
Doorgangsweerstand: ≤ 10 mΩ
Grenstemperatuur: -55 ... +125 °C (bij reflow solderen max. +240 °C gedurende 15 s)
Insteekcycli: ≥ 250
Testspanning Ueff: 1 kV
Isolatiegroep: II (400 ≤ CTI < 600)
Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt (PCT); Shell: Staal, vernikkeld
Kleur inzet: Grijs
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: DIN 41652
Nettogewicht: 6.97 g
Aanduiding: Standaard
Slagwijdte: ≥ 1 mm
Kruipafstand: ≥ 1 mm
Hot plugging: nee
Printplaatdikte: ≥ 1,6 mm
Steekkracht: ≤ 30 N
Trekkracht: ≥ 3,3 N; ≤ 20 N
Geslacht: pen
Beschrijving: Low-profile
Aanhaalmoment: ≤ 0,6 Nm schroefbout
Maat: D-Sub 1
Rijafstand: 2,54 mm
Inbouwhoogte: 3,6 mm

: Piece

Type: D-Sub

Soortnaam: Connector

Bouwtype: Stekker, haaks

Aantal polen: 9

Aansluiting: THR

Inhoud: 1 stuk(s)

Insteekcycli: ≥ 250

Fabrikantnr.: 09651666816

Kleur (specifiek): Grijs

Contactwijze: Gestanste contacten

Contactmateriaal: Koperlegering

Contactoppervlakte: Edelmetaal

Rastermaat (RM): 2.74 mm

Bijzonderheden: Met schroefdraad
Lage bouwvorm
Haaks
Voor gestanste contacten
Voor THR-soldeeraansluiting

Type: 09 65 166 6816

: Plug/bus

: 9
