HARTING 09 66 352 6616 09663526616 Connector Aantal polen: 25 Solderen 1 stuk(s) Piece

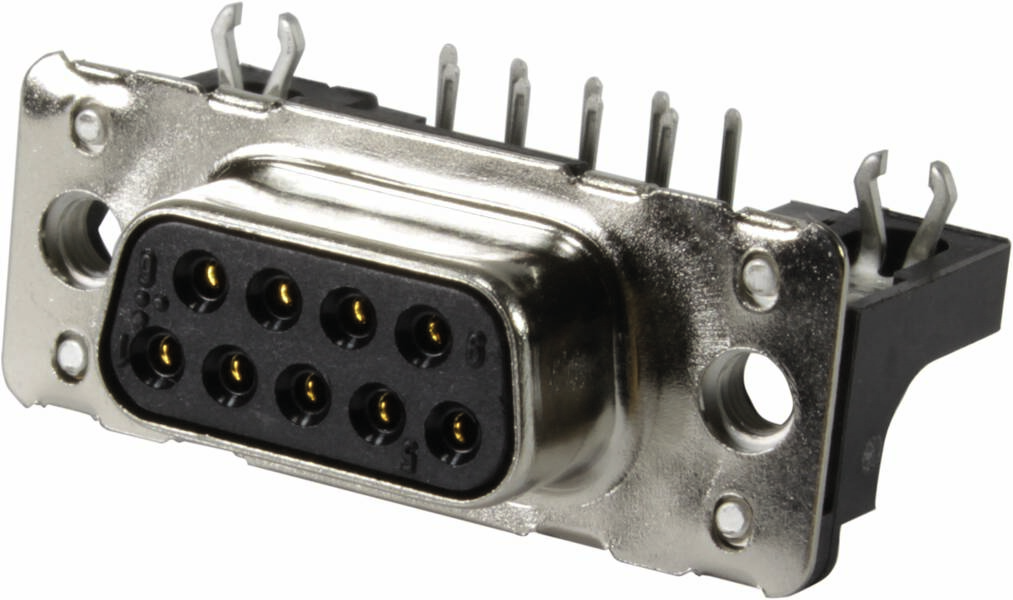

Een DB9-connector met metalen behuizing en negen pinnen, vaak gebruikt voor seriële gegevensoverdracht in computer- en communicatietechnologieën.
Verpakkingswijze
Piece
Soortnaam
Connector
Bouwtype
Bus, haaks
Aantal polen
25
Aansluiting
Solderen
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar do. 4 mrt. 2027
Aantal
Totaal (€ 13,99 / Stuk)
€ 13,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 7,99
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

Connector 1 stuk(s)

  • Connector
  • Aantal rijen: 3
  • Aantal polen: 25

Technische specificaties

  • Serie: D-sub
  • Component: Connector
  • Contactbeschrijving: Gestanst;haaks
  • Aansluitmethode: Golfsoldeeraansluiting
  • Soort verbinding: Moederbord to daughtercard
  • Aantal contacten: 25
  • Lengte van de pennen: 2,9 mm
  • Vergrendelingstype: flens met schroefdraad 4-40 UNC
  • Raster, aansluitzijde: 2,76 mm
  • Nominale stroom: 6,5 A
  • Isolatieweerstand: > 1010 Ω
  • Doorgangsweerstand: ≤ 10 mΩ
  • Grenstemperatuur: -55 ... +125 °C
  • Insteekcycli: ≥ 250
  • Testspanning Ueff: 1 kV
  • Isolatiegroep: III a (175 ≤ CTI < 400)
  • Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt (PBTP);Shell: Staal, oppervlakteveredeld
  • Kleur inzet: zwart
  • Materiaal contacten: Koperlegering
  • Contactoppervlak: Edelmetaal via Ni
  • Materiaalbrandbaarheidsklasse conform UL 94: V-0
  • Normen: DIN 41652
  • Nettogewicht: 13,13 g
  • Aanduiding: Standaard
  • Slagwijdte: ≥ 1 mm
  • Kruipafstand: ≥ 1 mm
  • Printplaatbevestiging: Met klikclips
  • Hot plugging: nee
  • Printplaatdikte: ≥ 1,6 mm
  • Steekkracht: ≤ 83 N
  • Trekkracht: ≥ 7,8 N; ≤ 56 N
  • Geslacht: bus
  • Beschrijving: Low-profile
  • Overige contacten: Met massacontact
  • Aanhaalmoment: ≤ 0,6 Nm schroefbout
  • Maat: D-Sub 3
  • Rijafstand: 2,54 mm
  • Inbouwhoogte: 3,6 mm

Piece

Type

D-Sub

Soortnaam

Connector

Bouwtype

Bus, haaks

Aantal polen

25

Aansluiting

Solderen

Aantal rijen

3

Inhoud

1 stuk(s)

Insteekcycli

≥ 250

Fabrikantnr.

09663526616

Kleur (specifiek)

Zwart

Contactwijze

Gestanste contacten

Contactmateriaal

Koperlegering

Contactoppervlakte

Edelmetaal

Rastermaat (RM)

2.76 mm

Bijzonderheden

Haaks

Type

09 66 352 6616

Plug/bus

25

Documenten en downloads

Datablad

Datablad 3004242 HARTING 09 66 352 6616 09663526616 Connector Aantal polen: 25 Solderen 1 stuk(s) Piece

Datablad 3004242 HARTING 09 66 352 6616 09663526616 Connector Aantal polen: 25 Solderen 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3004242 HARTING 09 66 352 6616 09663526616 Connector Aantal polen: 25 Solderen 1 stuk(s) Piece

Omschrijving

Connector, low-profile, golfsoldeeraansluiting, nominale stroom: 6,5 A, bus, formaat: d-Sub 3
