Name: HARTING 09 66 356 6616 09663566616 Connector Aantal polen: 25 THR 1 stuk(s) Piece
Brand: HARTING
SKU: 3004216
Availability: BackOrder

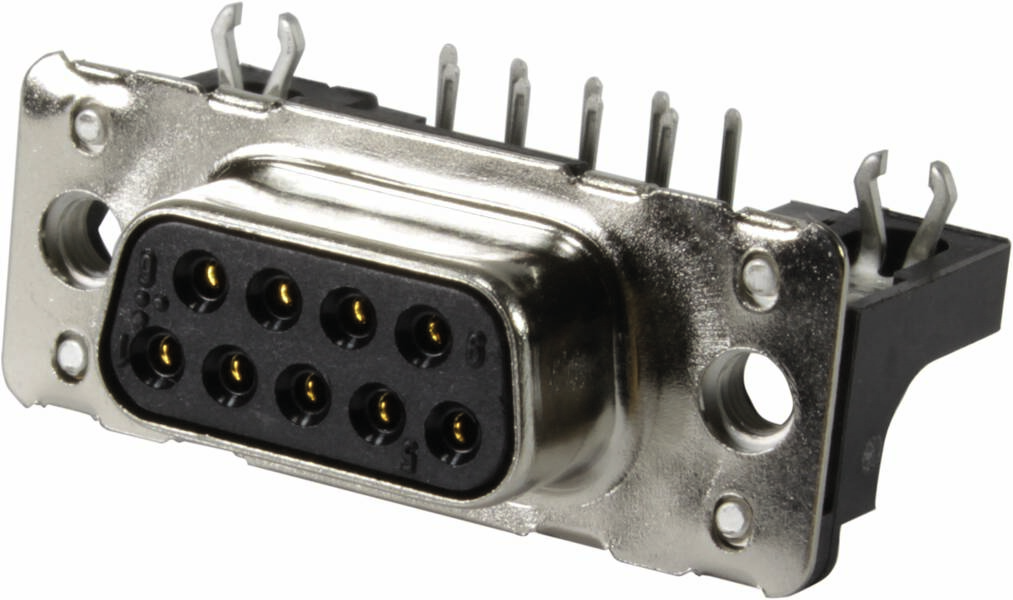

Een metalen D-Sub-connector met negen pinnen, gebruikelijk voor de aansluiting van computerrandapparatuur.

Verpakkingswijze

Piece

Soortnaam

Connector

Bouwtype

Bus, haaks

Aantal polen

Aansluiting

THR

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 2 mrt. 2027

Aantal

Stuk(s)

Totaal (€ 12,99 / Stuk)

€ 12,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Connector 1 stuk(s)

Connector
Aantal polen: 25

Technische specificaties

Serie: D-sub
Component: Connector
Contactbeschrijving: Gestanst;haaks
Aansluitmethode: Reflow soldeeraansluiting (THR)
Soort verbinding: Moederbord to daughtercard
Aantal contacten: 25
Lengte van de pennen: 2,9 mm
Vergrendelingstype: flens met schroefdraad 4-40 UNC
Raster, aansluitzijde: 2,76 mm
Nominale stroom: 6,5 A
Isolatieweerstand: > 1010 Ω
Doorgangsweerstand: ≤ 10 mΩ
Grenstemperatuur: -55 ... +125 °C (bij reflow solderen max. +240 °C gedurende 15 s)
Insteekcycli: ≥ 250
Testspanning Ueff: 1 kV
Isolatiegroep: II (400 ≤ CTI < 600)
Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt (PCT); Shell: Staal, vernikkeld
Kleur inzet: Grijs
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: DIN 41652
Nettogewicht: 12,88 g
Aanduiding: Standaard
Slagwijdte: ≥ 1 mm
Kruipafstand: ≥ 1 mm
Printplaatbevestiging: Met klikclips
Hot plugging: nee
Printplaatdikte: ≥ 1,6 mm
Steekkracht: ≤ 83 N
Trekkracht: ≥ 7,8 N; ≤ 56 N
Geslacht: bus
Beschrijving: Low-profile
Aanhaalmoment: ≤ 0,6 Nm schroefbout
Maat: D-Sub 3
Rijafstand: 2,54 mm
Inbouwhoogte: 3,6 mm

: Piece

Type: D-Sub

Soortnaam: Connector

Bouwtype: Bus, haaks

Aantal polen: 25

Aansluiting: THR

Inhoud: 1 stuk(s)

Insteekcycli: ≥ 250

Fabrikantnr.: 09663566616

Kleur (specifiek): Grijs

Contactwijze: Gestanste contacten

Contactmateriaal: Koperlegering

Contactoppervlakte: Edelmetaal

Rastermaat (RM): 2.76 mm

Bijzonderheden: Voor THR-soldeeraansluiting

Type: 09 66 356 6616

: Plug/bus

: 25

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Aansluiting

Aantal polen

Bouwtype

HARTING 09 66 111 6501 09661116501 Connector Aantal polen: 9 Solderen 1 stuk(s)

Artikelnummer:3004925

Leverbaar do. 24 dec.

Conrad Electronic

Solderen

Bus, recht

Stuk(s)

Min.: 1

Meervoud: 1

€ 9,99^*

HARTING 09 66 111 6502 09661116502 Connector Aantal polen: 9 Solderen 1 stuk(s) Piece

Artikelnummer:3004926

Leverbaar do. 5 nov.

301 Stuk(s)Conrad Electronic

Solderen

Bus, recht

Stuk(s)

Min.: 1

Meervoud: 1

€ 9,49^*

HARTING 09 66 111 6503 09661116503 Connector Aantal polen: 9 Solderen 1 stuk(s) Piece

Artikelnummer:3004931

Leverbaar di. 2 mrt. 2027

Conrad Electronic

Solderen

Bus, recht

Stuk(s)

Min.: 1

Meervoud: 1

€ 8,99^*

HARTING 09 66 111 7501 09661117501 Connector Aantal polen: 9 Solderen 1 stuk(s) Piece

Artikelnummer:3004924

Leverbaar do. 5 nov.

100 Stuk(s)Conrad Electronic

Solderen

Bus, recht

Stuk(s)

Min.: 1

Meervoud: 1

€ 6,49^*

HARTING 09 66 111 7502 09661117502 Connector Aantal polen: 9 Solderen 1 stuk(s) Piece

Artikelnummer:3004938

Leverbaar ma. 4 jan. 2027

Conrad Electronic

Solderen

Bus, recht

Stuk(s)

Min.: 1

Meervoud: 1

€ 5,99^*

HARTING 09 66 111 7503 09661117503 Connector Aantal polen: 9 Solderen 1 stuk(s) Piece

Artikelnummer:3004939

Leverbaar do. 4 feb. 2027

Conrad Electronic

Solderen

Bus, recht

Stuk(s)

Min.: 1

Meervoud: 1

€ 7,49^*

HARTING 09 66 112 6600 09661126600 Connector Aantal polen: 9 Solderen 1 stuk(s) Piece

Artikelnummer:3004948

Leverbaar di. 2 mrt. 2027

Conrad Electronic

Solderen

Bus, haaks

Stuk(s)

Min.: 1

Meervoud: 1

€ 6,99^*

HARTING 09 66 112 6601 09661126601 Connector Aantal polen: 9 Solderen 1 stuk(s)

Artikelnummer:3004930

Leverbaar ma. 1 feb. 2027

Conrad Electronic

Solderen

Bus, haaks

Stuk(s)

Min.: 1

Meervoud: 1

€ 6,49^*

HARTING 09 66 112 6602 09661126602 Connector Aantal polen: 9 Solderen 1 stuk(s) Piece

Artikelnummer:3004927

Leverbaar do. 5 nov.

195 Stuk(s)Conrad Electronic

Solderen

Bus, haaks

Stuk(s)

Min.: 1

Meervoud: 1

€ 6,99^*

HARTING 09 66 112 6603 09661126603 Connector Aantal polen: 9 Solderen 1 stuk(s) Piece

Artikelnummer:3004945

Leverbaar ma. 25 jan. 2027

Conrad Electronic

Solderen

Bus, haaks

Stuk(s)

Min.: 1

Meervoud: 1

€ 7,49^*

Documenten en downloads

Datablad

Datablad 3004216 HARTING 09 66 356 6616 09663566616 Connector Aantal polen: 25 THR 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3004216 HARTING 09 66 356 6616 09663566616 Connector Aantal polen: 25 THR 1 stuk(s) Piece

Omschrijving

Connector, low-profile, reflow soldeeraansluiting (THR), nominale stroom: 6,5 A, bus, formaat: d-Sub 3

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Connector, low-profile, reflow soldeeraansluiting (THR), nominale stroom: 6,5 A, bus, formaat: d-Sub 3

De teksten voor dit artikel zijn automatisch vertaald.
