HARTING 09 66 562 7816 09665627816 Connector Aantal polen: 50 Solderen 1 stuk(s) Piece

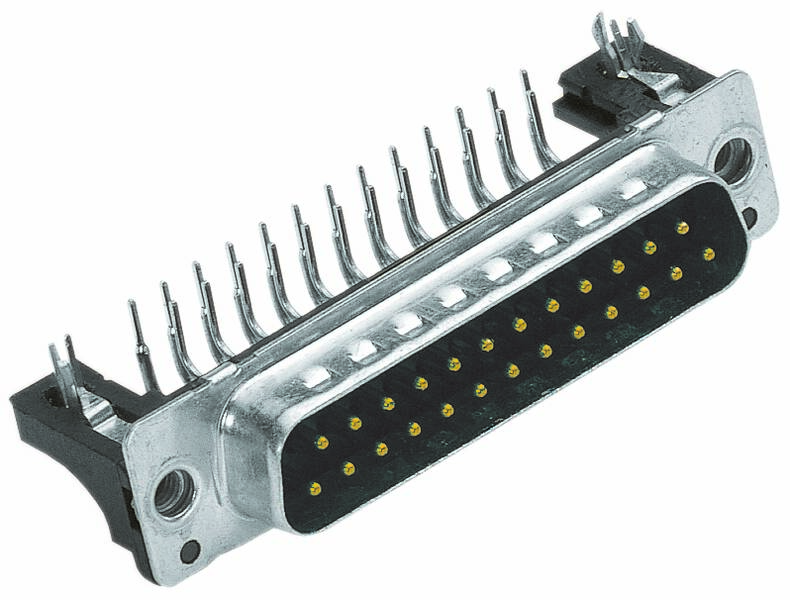

Een 25-polige D-Sub-stekker met metalen behuizing en twee bevestigingsgaten, kenmerkend voor seriële of parallelle verbindingen in de elektronica.
Verpakkingswijze
Piece
Soortnaam
Connector
Bouwtype
Stekker, haaks
Aantal polen
50
Aansluiting
Solderen
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar di. 23 feb. 2027
Aantal
Totaal (€ 23,99 / Stuk)
€ 23,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 7,99
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

Connector 1 stuk(s)

  • Connector
  • Aantal polen: 50

Technische specificaties

  • Serie: D-sub
  • Component: Connector
  • Contactbeschrijving: Gedraaid;haaks
  • Aansluitmethode: Golfsoldeeraansluiting
  • Soort verbinding: Moederbord to daughtercard
  • Aantal contacten: 50
  • Lengte van de pennen: 3 mm
  • Vergrendelingstype: flens met schroefdraad 4-40 UNC
  • Raster, aansluitzijde: 2,76 mm
  • Nominale stroom: 7,5 A
  • Isolatieweerstand: > 1010 Ω
  • Doorgangsweerstand: ≤ 10 mΩ
  • Grenstemperatuur: -55 ... +125 °C
  • Insteekcycli: ≥ 50
  • Testspanning Ueff: 1 kV
  • Isolatiegroep: III a (175 ≤ CTI < 400)
  • Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt (PBTP);Shell: Staal, oppervlakteveredeld
  • Kleur inzet: zwart
  • Materiaal contacten: Koperlegering
  • Contactoppervlak: Edelmetaal via Ni
  • Materiaalbrandbaarheidsklasse conform UL 94: V-0
  • Normen: DIN 41652
  • Nettogewicht: 21,16 g
  • Aanduiding: Standaard
  • Slagwijdte: ≥ 1 mm
  • Kruipafstand: ≥ 1 mm
  • Printplaatbevestiging: Met klikclips
  • Hot plugging: nee
  • Printplaatdikte: ≥ 1,6 mm
  • Steekkracht: ≤ 167 N
  • Trekkracht: ≥ 14,5 N; ≤ 111 N
  • Geslacht: pen
  • Beschrijving: Low-profile
  • Overige contacten: Met massacontact
  • Aanhaalmoment: ≤ 0,6 Nm schroefbout
  • Maat: D-Sub 5
  • Rijafstand: 2,54 mm
  • Inbouwhoogte: 6,2 mm

Piece

Type

D-Sub

Soortnaam

Connector

Bouwtype

Stekker, haaks

Aantal polen

50

Aansluiting

Solderen

Inhoud

1 stuk(s)

Insteekcycli

≥ 50

Fabrikantnr.

09665627816

Kleur (specifiek)

Zwart

Contactwijze

Gedraaide contacten

Contactmateriaal

Koperlegering

Contactoppervlakte

Edelmetaal

Rastermaat (RM)

2.76 mm

Bijzonderheden

Lage bouwvorm

Type

09 66 562 7816

Plug/bus

50

Documenten en downloads

Datablad

Datablad 3004304 HARTING 09 66 562 7816 09665627816 Connector Aantal polen: 50 Solderen 1 stuk(s) Piece

Datablad 3004304 HARTING 09 66 562 7816 09665627816 Connector Aantal polen: 50 Solderen 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3004304 HARTING 09 66 562 7816 09665627816 Connector Aantal polen: 50 Solderen 1 stuk(s) Piece

Omschrijving

Connector, low-profile, golfsoldeeraansluiting, nominale stroom: 7,5 A, pen, formaat: d-Sub 5
