Name: HARTING 09 67 515 8775 09675158775 Connector Aantal polen: 15 Solderen 1 stuk(s) Piece
Brand: HARTING
SKU: 3004377
Availability: BackOrder

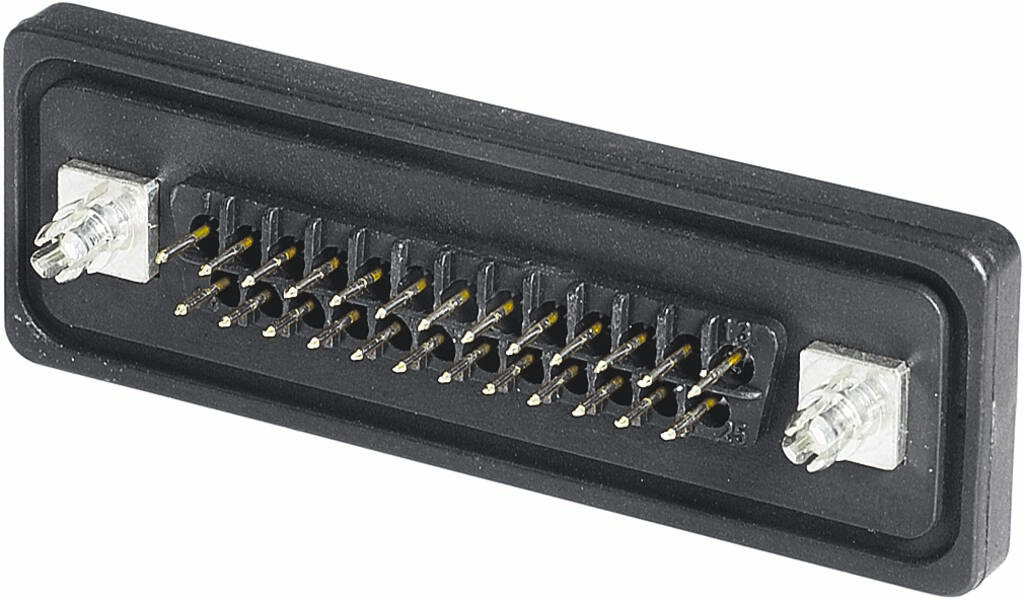

Zwarte stekkerverbinding met 25 pinnen in twee rijen, rechthoekige vorm, zijdelingse schroeven voor bevestiging.

Verpakkingswijze

Piece

Soortnaam

Connector

Bouwtype

Bus, recht

Aantal polen

Aansluiting

Solderen

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 9 apr. 2027

Aantal

Stuk(s)

Totaal (€ 41,99 / Stuk)

€ 41,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Connector 1 stuk(s)

Connector
Aantal polen: 15

Technische specificaties

Serie: D-sub
Component: Connector
Contactbeschrijving: Gedraaid;recht
Aansluitmethode: Golfsoldeeraansluiting
Aantal contacten: 15
Vergrendelingstype: flens met schroefdraad M3
Raster, aansluitzijde: 2,74 mm
Nominale stroom: 1,5 A.
Isolatieweerstand: > 5 x 109 Ω
Doorgangsweerstand: ≤ 10 mΩ
Grenstemperatuur: -25 ... +70 °C.
Insteekcycli: ≥ 500
Testspanning Ueff: 1,2 kV
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt;Shell: Messing, vertind
Kleur inzet: Rood
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: DIN 41652
Nettogewicht: 13.58 g
Laagdikte: ≥ 30 micron
Aanduiding: IP67
Slagwijdte: ≥ 1 mm
Kruipafstand: ≥ 1 mm
Printplaatbevestiging: Met klikclips
Hot plugging: nee
Materiaal: Thermoplastisch vormmateriaal, glasvezelversterkt
Printplaatdikte: 1,6 mm
Geslacht: bus
Beschrijving: Met frame achter
Overige contacten: Met massacontact
Beschermingsklasse conform IEC 60529: IP67
Aantrekkoppel: 0,4... 0,6 Nm schroefbout
Maat: D-Sub 2
Materiaal afdichting: Silicone
Kleur afdichting: Rood
Rijafstand: 2,84 mm
Inbouwhoogte: M8 mm

: Piece

Type: D-Sub

Soortnaam: Connector

Bouwtype: Bus, recht

Aantal polen: 15

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Insteekcycli: ≥ 500

Toewijzing: 15 signaalcontacten

Fabrikantnr.: 09675158775

Kleur (specifiek): Rood

Contactwijze: Gedraaide contacten

Contactmateriaal: Koperlegering

Contactoppervlakte: Edelmetaal

Rastermaat (RM): 2.74 mm

: IP67

Bijzonderheden: Voor solderen in gedrukte bedrading

Type: 09 67 515 8775

: Plug/bus

: 15
