HARTING 09051486951 Male connector Aantal rijen 3 1 stuk(s) kopen ? Conrad Electronic

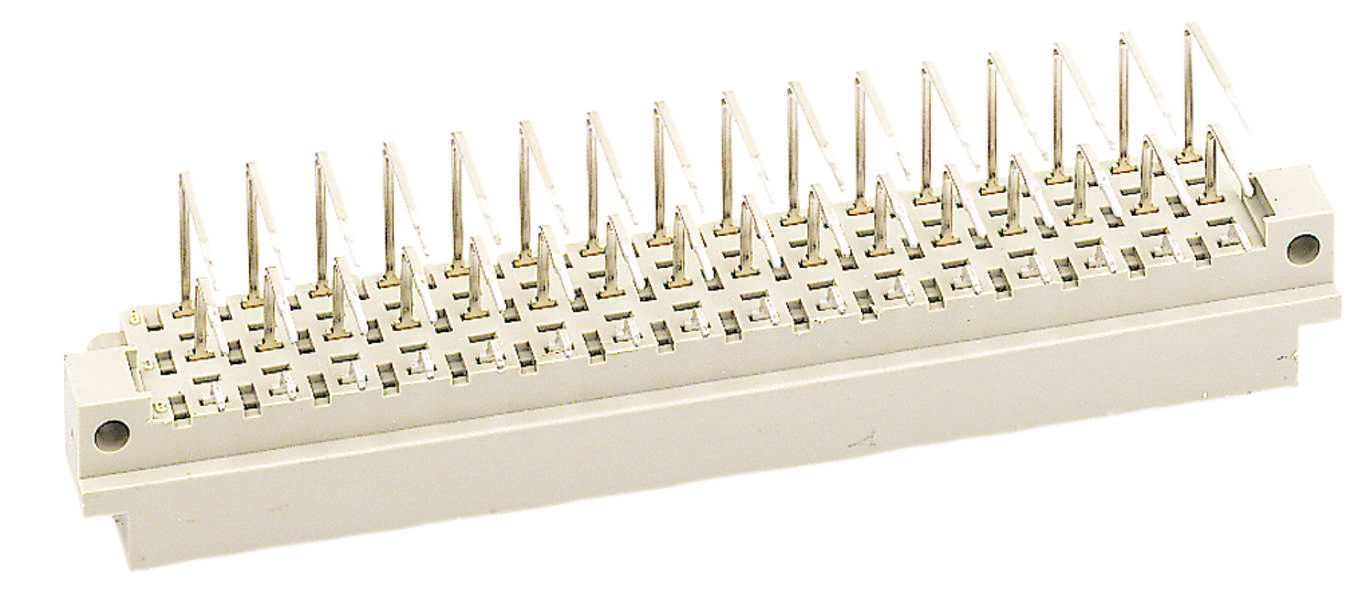

Een rechthoekige, multipolaire, witte stekker met veel metalen pinnen, gerangschikt in twee rijen.

Soortnaam

Male connector

Bouwtype

Haaks

Rastermaat (RM)

5.08 mm

Inhoud

1 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 15 jan 2027

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 14,87 / Stuk)

€ 14,87

excl. btw

Juridisch probleem melden

Highlights & Details

Mescontactlijst

Totaal aantal polen 48
Aantal rijen 3
Inhoud 1 stuk(s)

Technische specificaties

Serie: DIN 41612
Component: Messenbalk
Contactbeschrijving: Haaks
Aansluitmethode: Golfsoldeeraansluiting
Soort verbinding: Moederbord to daughtercard;extender card;printplaat naar kabel
Aantal contacten: 48
Steekcontactrijen: 3
Raster, aansluitzijde: 5,08 mm
Nominale stroom: Nominale stroom gemeten bij 20 °C, zie de deratingcurve voor details
Isolatieweerstand: >1012 Ω
Doorgangsweerstand: ≤ 15 mΩ
Grenstemperatuur: -55 ... +125 °C
Steek- en trekkracht: ≤ 75 N
Insteekcycli: ≥ 400
Testspanning Ueff: 1,55 kV
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt
Kleur inzet: RAL 7032 (kiezelgrijs)
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 60603-2
Nettogewicht: 16,46 g
Naam: Model E
Raster, insteekzijde: 5,08 mm
Slagwijdte: ≥ 3 mm
Kruipafstand: ≥ 3 mm
Kenmerken: Loodvrij
Printplaatbevestiging: Met flens
Hot plugging: nee
Railclassificatie: F4/I3 conform NFF 16-101/102
Contactbezetting: Rijen a, c en e, posities 2, 4,... 30, 32
Codering: Gatencodering;codering met contactverlies;pagina-codering
Voorijlend contact op positie: a2;a32

Soortnaam: Male connector

Bouwtype: Haaks

Totaal aantal polen: 48

Aantal rijen: 3

Rastermaat (RM): 5.08 mm

Aansluiting: Solderen

Kleur (specifiek): Kiezel-grijs (RAL 7032)

Materiaal (behuizing): PA

Fabrikantnr.: 09051486951

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Type: 09 05 148 6951

Doorgangsweerstand: 15 mΩ

Isolatieweerstand: 1012 Ω

: Printed circuit board to cable

: Other

: 48

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 5.08 mm

: 3

: 5.08 mm

: Thermoplastic

: 0°/180° (horizontal)

: Flange

: 6 A

Documenten en downloads

Datablad

Datablad 3003531 HARTING 09051486951 Male connector Aantal rijen 3 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3003531 HARTING 09051486951 Male connector Aantal rijen 3 1 stuk(s)

Omschrijving

Male connector, golfsoldeeraansluiting, nominale stroom: 6 A, contacten: 48, haaks, koperlegering
