HARTING 09061216981 Male connector 1 stuk(s) kopen ? Conrad Electronic

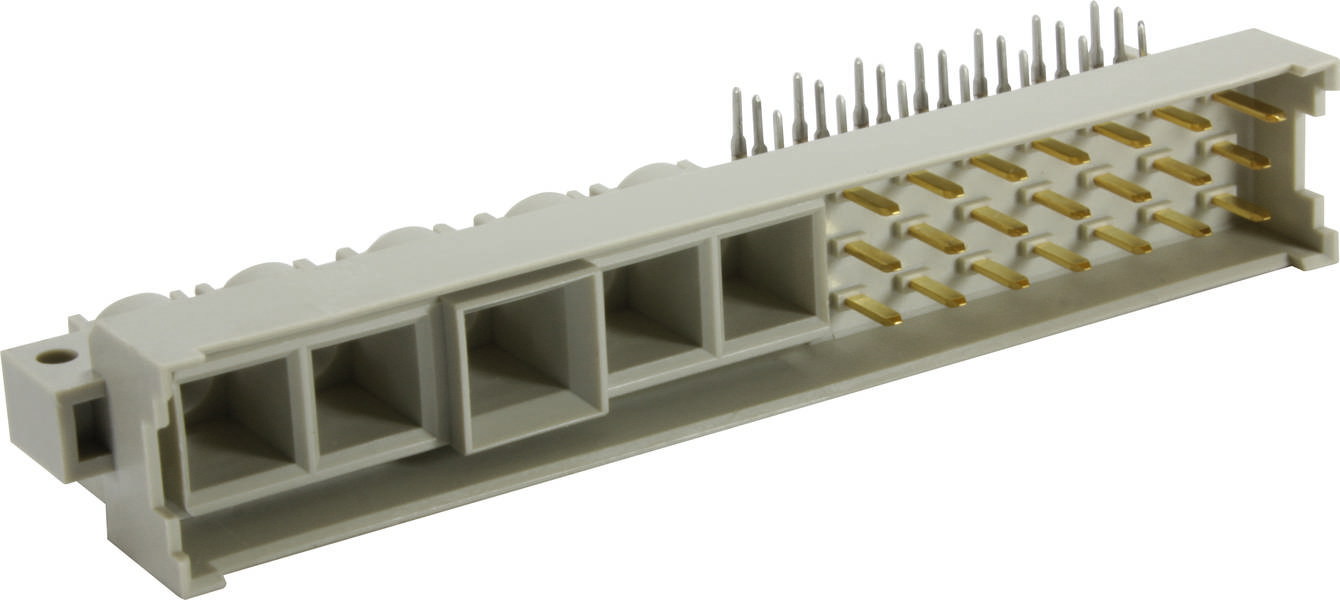

Een rechthoekige elektrische connector met meerdere goudkleurige pinnen en vijf aansluitingen. Geschikt voor elektronische apparaten.

Soortnaam

Male connector

Bouwtype

Haaks

Rastermaat (RM)

2.54 mm

5.08 mm

Inhoud

1 stuk(s)

Totaal aantal polen

Datasheet (PDF)

Leverbaar vr. 15 jan 2027

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 18,17 / Stuk)

€ 18,17

excl. btw

Juridisch probleem melden

Highlights & Details

Mescontactlijst

Totaal aantal polen 26
Inhoud 1 stuk(s)

Technische specificaties

Serie: DIN 41612
Component: Messenbalk
Contactbeschrijving: Haaks
Aansluitmethode: Golfsoldeeraansluiting
Soort verbinding: Moederbord to daughtercard;printplaat naar kabel;kabel naar kabel
Aantal contacten: 26
Raster, aansluitzijde: 2,54 mm;5,08 mm
Nominale stroom: Nominale stroom gemeten bij 20 °C, zie de deratingcurve voor details
Isolatieweerstand: >1012 Ω
Doorgangsweerstand: ≤ 15 mΩ
Grenstemperatuur: -55 ... +125 °C
Steek- en trekkracht: ≤ 85 N
Insteekcycli: ≥ 400
Testspanning Ueff: 1,55 kV
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt
Kleur inzet: RAL 7032 (kiezelgrijs)
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 60603-2 (normaanvullend)
Nettogewicht: 17,52 g
Aanduiding: Model MH 21+5
Raster, insteekzijde: 3,81 mm;5,08 mm
Slagwijdte: ≥ 1,6 mm
Kruipafstand: ≥ 3 mm
Kenmerken: Loodvrij;nominale stroom speciale contacten: Zie gegevensblad van de geselecteerde contacten
Aantal signaalcontacten: 21
Aantal speciale contacten: 5
Printplaatbevestiging: Met flens
Hot plugging: nee
Railclassificatie: F4/I3 conform NFF 16-101/102
Contactbezetting: Rijen z, b en d, posities 20, 22, 24, 26, 28, 30, 32
Codering: Flenscodering;codering met contactverlies
Voorijlend contact op positie: Z32

Soortnaam: Male connector

Bouwtype: Haaks

Totaal aantal polen: 26

Rastermaat (RM): 2.54 mm
5.08 mm

Aansluiting: Solderen

Kleur (specifiek): Kiezel-grijs (RAL 7032)

Materiaal (behuizing): PA

Fabrikantnr.: 09061216981

Inhoud: 1 stuk(s)

Contactmateriaal: Koperlegering

Type: 09 06 121 6981

Doorgangsweerstand: 15 mΩ

Isolatieweerstand: 1012 Ω

: Printed circuit board to cable

: Other

: 26

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.54 mm

: 3.81 mm

: Thermoplastic

: 0°/180° (horizontal)

: Flange

: 6 A

Documenten en downloads

Datablad

Datablad 3003498 HARTING 09061216981 Male connector 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3003498 HARTING 09061216981 Male connector 1 stuk(s)

Omschrijving

Male connector, golfsoldeeraansluiting, nominale stroom: 6 A, contacten: 26, haaks, koperlegering

De teksten voor dit artikel zijn automatisch vertaald.
