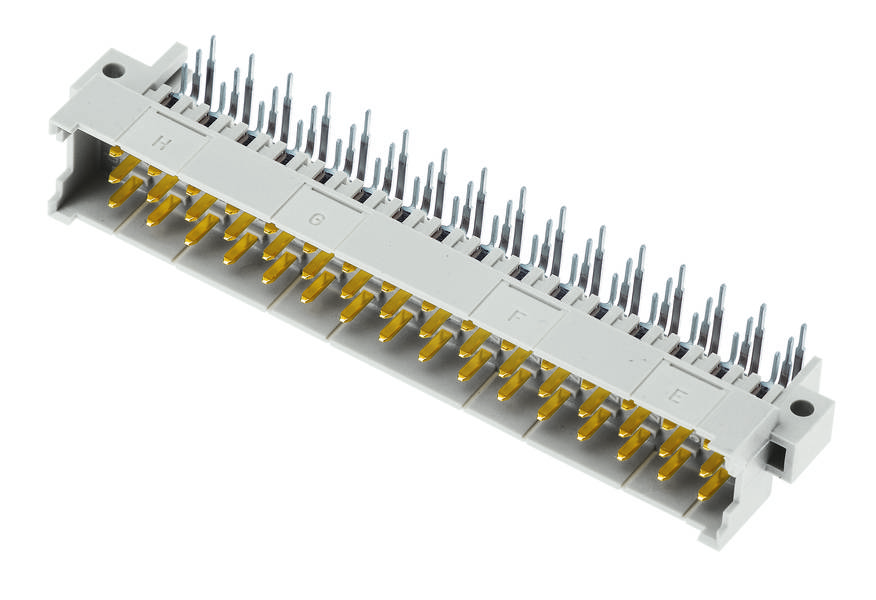

HARTING 09061482901222 Male connector Aantal rijen 3 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Male connector
Bouwtype
Haaks
Rastermaat (RM)
2.54 mm
5.08 mm
Inhoud
1 stuk(s)
Totaal aantal polen
48
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 19,00
3
5% = € 0,94
€ 18,06
5
7% = € 1,32
€ 17,68
10
8% = € 1,57
€ 17,43
25
10% = € 1,85
€ 17,15
50
11% = € 2,17
€ 16,83
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 19,00 / Stuk)
€ 19,00
excl. btw
Highlights & Details
Mescontactlijst
- Totaal aantal polen 48
- Aantal rijen 3
- Inhoud 1 stuk(s)
Technische specificaties
- Serie: DIN 41612
- Component: Messenbalk
- Contactbeschrijving: Haaks
- Aansluitmethode: Golfsoldeeraansluiting
- Soort verbinding: Moederbord to daughtercard;extender card;printplaat naar kabel
- Aantal contacten: 48
- Steekcontactrijen: 3
- Raster, aansluitzijde: 2,54 mm;5,08 mm
- Nominale stroom: Nominale stroom gemeten bij 20 °C, zie de deratingcurve voor details
- Isolatieweerstand: >1011 Ω
- Doorgangsweerstand: ≤ 15 mΩ
- Grenstemperatuur: -55 ... +125 °C
- Steek- en trekkracht: ≤ 75 N
- Insteekcycli: ≥ 500
- Testspanning Ueff: 1,55 kV (contact-contact)
- Isolatiegroep: II (400 ≤ CTI < 600)
- Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt
- Kleur inzet: RAL 7035 (lichtgrijs)
- Materiaal contacten: Koperlegering
- Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: IEC 60603-2
- Nettogewicht: 26 g
- Aanduiding: Model F
- Raster, insteekzijde: 3,81 mm;5,08 mm
- Slagwijdte: ≥ 1,6 mm
- Kruipafstand: ≥ 3 mm
- Kenmerken: Loodvrij
- Printplaatbevestiging: Met flens
- Hot plugging: nee
- Spoorclassificatie: F1/I2 conform NFF 16-101/102
- Contactbezetting: Rijen z, d en b, posities 2, 4,... 30, 32
- Codering: Gatencodering;coderingscoderingen;codering met contactverlies;D20-codering
- Soortnaam
Male connector
- Bouwtype
Haaks
- Totaal aantal polen
48
- Aantal rijen
3
- Rastermaat (RM)
2.54 mm
5.08 mm
- Aansluiting
Solderen
- Kleur (specifiek)
Grijs-wit (RAL 7035)
- Materiaal (behuizing)
PA
- Fabrikantnr.
09061482901222
- Inhoud
1 stuk(s)
- Contactmateriaal
Koperlegering
- Type
09 06 148 2901 222
- Doorgangsweerstand
15 mΩ
- Isolatieweerstand
1011 Ω
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3
3.81 mm
Thermoplastic
0°/180° (horizontal)
Flange
6 A
Documenten en downloads
Datablad
Datablad 3003543 HARTING 09061482901222 Male connector Aantal rijen 3 1 stuk(s)
Datablad 3003543 HARTING 09061482901222 Male connector Aantal rijen 3 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3003543 HARTING 09061482901222 Male connector Aantal rijen 3 1 stuk(s)
Omschrijving
Male connector, golfsoldeeraansluiting, nominale stroom: 6 A, contacten: 48, haaks, koperlegering
