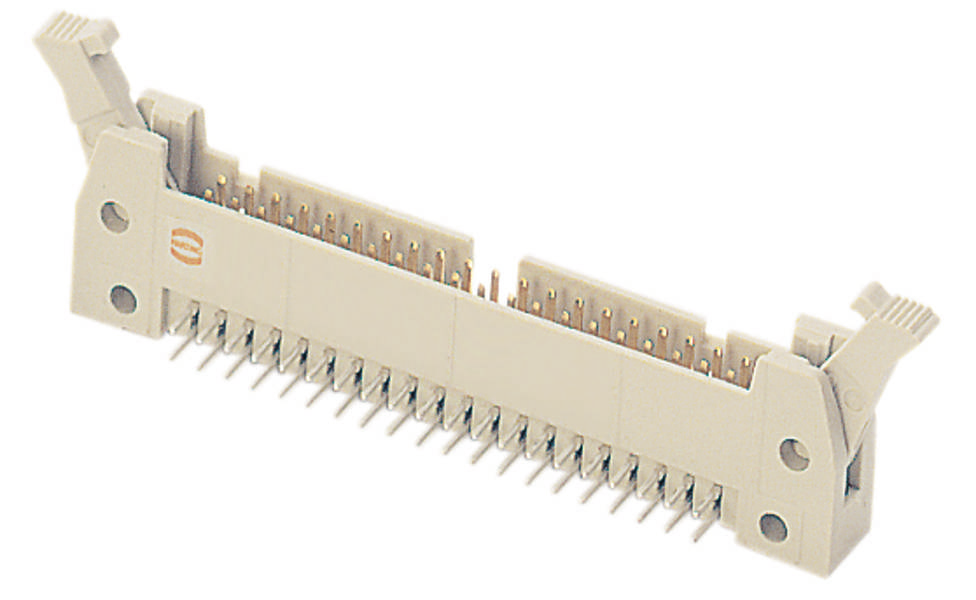

HARTING 09185065901 Male connector Aantal rijen 2 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Male connector
Bouwtype
Haaks
Rastermaat (RM)
2.54 mm
Inhoud
1 stuk(s)
Totaal aantal polen
6
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 2,31
10
8% = € 0,18
€ 2,13
25
10% = € 0,24
€ 2,07
50
13% = € 0,29
€ 2,02
100
15% = € 0,34
€ 1,97
250
17% = € 0,40
€ 1,91
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 2,31 / Stuk)
€ 2,31
excl. btw
Highlights & Details
Mescontactlijst
- Totaal aantal polen 6
- Aantal rijen 2
- Inhoud 1 stuk(s)
Technische specificaties
- Serie: SEC standaard
- Component: Messenbalk
- Contactbeschrijving: Haaks
- Aansluitmethode: Golfsoldeeraansluiting
- Soort verbinding: Printplaat naar kabel
- Aantal contacten: 6
- Lengte van de pennen: 4,5 mm
- Vergrendelingswijze: Met lange hendels
- Steekcontactrijen: 2e
- Raster, aansluitzijde: 2,54 mm
- Nominale stroom: 1 A
- Isolatieweerstand: >109 Ω
- Doorgangsweerstand: ≤ 20 mΩ
- Grenstemperatuur: -55 ... +125 °C
- Steek- en trekkracht: ≤ 12 N
- Insteekcycli: ≥ 250
- Testspanning Ueff: 1 kV
- Isolatiegroep: III a (175 ≤ CTI < 400)
- Materiaal gebruik: Thermoplastisch vormmateriaal (PBT)
- Kleur inzet: Grijs
- Materiaal contacten: Koperlegering
- Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: IEC 60603-13
- Nettogewicht: 5.81 g
- Laagdikte: ≥ 30 micron
- Spoorwegclassificatie: F3/I3
- Soortnaam
Male connector
- Bouwtype
Haaks
- Totaal aantal polen
6
- Aantal rijen
2
- Rastermaat (RM)
2.54 mm
- Nominale stroom
1 A
- Nominale stroom (afgerond)
1 A
- Aansluiting
Solderen
- Kleur (specifiek)
Grijs
- Materiaal (behuizing)
PA
- Fabrikantnr.
09185065901
- Inhoud
1 stuk(s)
- Contactmateriaal
Koperlegering
- Type
09 18 506 5901
- Doorgangsweerstand
20 mΩ
- Isolatieweerstand
109 Ω
- Stiftlengte
4,5 mm
Printed circuit board to cable
Other
6
Other
-55-125 °C
Other
Soldering connection
Tin
4.5 mm
2.54 mm
2
Thermoplastic
0°/180° (horizontal)
Other
1 A
Documenten en downloads
Datablad
Datablad 3003216 HARTING 09185065901 Male connector Aantal rijen 2 1 stuk(s)
Datablad 3003216 HARTING 09185065901 Male connector Aantal rijen 2 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3003216 HARTING 09185065901 Male connector Aantal rijen 2 1 stuk(s)
Omschrijving
Male connector, golfsoldeeraansluiting, nominale stroom: 1 A, contacten: 6, haaks, koperlegering
