Afbeelding vergelijkbaar

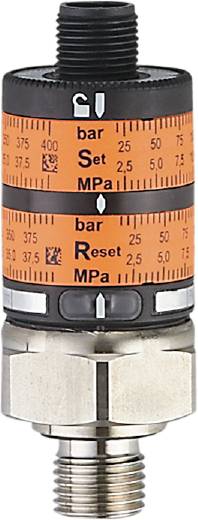

ifm Electronic Drukschakelaar 1 stuk(s) PK6534 0 MPa tot 1 MPa M12 Antivalent
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Drukschakelaar
Aansluiting
M12
Uitvoering
Relatieve druk
Meetbereik (druk) (max.)
1 MPa
Max. voedingsspanning
32 V/DC
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 313,22
3
2% = € 22,92
€ 305,58
5
3% = € 53,35
€ 302,55
10
4% = € 127,20
€ 300,50
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 313,22 / Stuk)
€ 313,22
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
ifm PK6534 elektronische drukschakelaar
- Eenvoudige schakelpuntinstelling via twee optimaal afleesbare stelringen
- Hoge stabiliteit op lange termijn dankzij de robuuste roestvrijstalen meetcel met hoge toelaatbare drukbestendigheid
- Mechanische vergrendeling voorkomt onbedoeld verstellen
- Levensduur van meer dan 50 miljoen drukcycli
- Voor gebruik in de hydrauliek, pneumatiek, klimaat- en koeltechniek
Technische specificaties
- Aantal digitale uitgangen: 2
- Aantal in- en uitgangen: Aantal digitale uitgangen: 2
- Weergave: Werking: LED, groen; schakeltoestand: LED, geel
- Druksterkte [MPa]: 2,5
- Karakteristiek afwijking procent-eindwaarde: < ± 1,5 (BFSL) / < ± 2,5 (LS); (BFSL = best Fit Straight Line (minigname-instelling); LS = grenspuntinstelling)
- Meetbereik [MPa]: 0...1
- Min. Barstdruk [MPa]: 30
- Terugschakelpunt RP [MPa]: 0,03...0,98
- Schakelpunt SP [MPa]: 0,05...1
- Schakelpuntafstelling: Instelringen
- Schakelpuntnauwkeurigheid procent-eindwaarde: < ± 2,5; (instelnauwkeurigheid)
- Omgevingstemperatuur-1 [°C]: -25...80
- Herhalingsnauwkeurigheid %-eindwaarde: < ± 0,5; (bij temperatuurschommelingen < 10 K)
- Aanhaalmoment [Nm]: 25
- Toepassing: Voor industrieel gebruik
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: Antivalent
- Uitgangssignaal: Schakelsignaal
- Bedrijfsspanning [V]: 9,6...32 DC
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 500
- Smoorelement aanwezig: nee (achteraf aan te passen)
- Soort druk: Relatieve druk
- Druksterkte [bar]: 25
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
- Elektrische uitvoering: PNP
- Totaal aantal uitgangen: 2
- Gewicht [g]: 92.500
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -40...100
- max. Spanningsval schakeluitgang DC [V]: 2
- Media: Vloeibare en gasvormige media
- Mediumtemperatuur [°C]: -25...80
- Meetbereik [bar]: 0...10
- Meetbereik [kPa]: 0...1000
- Min. Barstdruk [bar]: 300
- Min. Drukcycli: 50 miljoen
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
- MTTF: 500
- Procesaansluiting: Schroefdraadaansluiting G 1/4 buitenschroefdraad binnendraad: M5
- Terugschakelpunt RP [bar]: 0,3...9,8
- Schakelfrequentie DC [Hz]: 100
- Schakelpunt SP [bar]: 0,5...10
- Beschermingsklasse: IP67
- Beschermingsklasse: III
- Schaalverdeling aanwezig: Ja
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A
- Stroomverbruik [mA]: < 25
- Temperatuurinvloed per 10 K: < ± 0,5
- Bestand tegen overbelasting: Ja
- Bescherming tegen verkeerde polariteit: ja
- Materialen in contact met het medium: 1.4404 (roestvrij staal / 316L); FKM
- Soortnaam
Drukschakelaar
- Type
PK6534
- Aansluiting
M12
- Uitvoering
Relatieve druk
- Uitgangen
PNP
- Interfaces
M12-stekker
- Meetbereik (druk) (min.)
0 MPa
- Meetbereik (druk) (max.)
1 MPa
- Meetbereik (druk)
0 MPa tot 1 MPa
- Min. voedingsspanning
9.6 V/DC
- Max. voedingsspanning
32 V/DC
- Voedingsspanning
9.6 - 32 V/DC
- Voedingsstroom
500 mA
Antivalent
- Berstdruk
300 bar
- Slangaansluiting
G1/4 buitendraad
M5 binnendraad
- Min. temperatuur
-25 °C
- Max. temperatuur
80 °C
- Gewicht
92.500 g
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3320337 ifm Electronic Drukschakelaar 1 stuk(s) PK6534 0 MPa tot 1 MPa M12 Antivalent
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3320337 ifm Electronic Drukschakelaar 1 stuk(s) PK6534 0 MPa tot 1 MPa M12 Antivalent
Omschrijving
ifm PK6534 elektronische drukschakelaar
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
