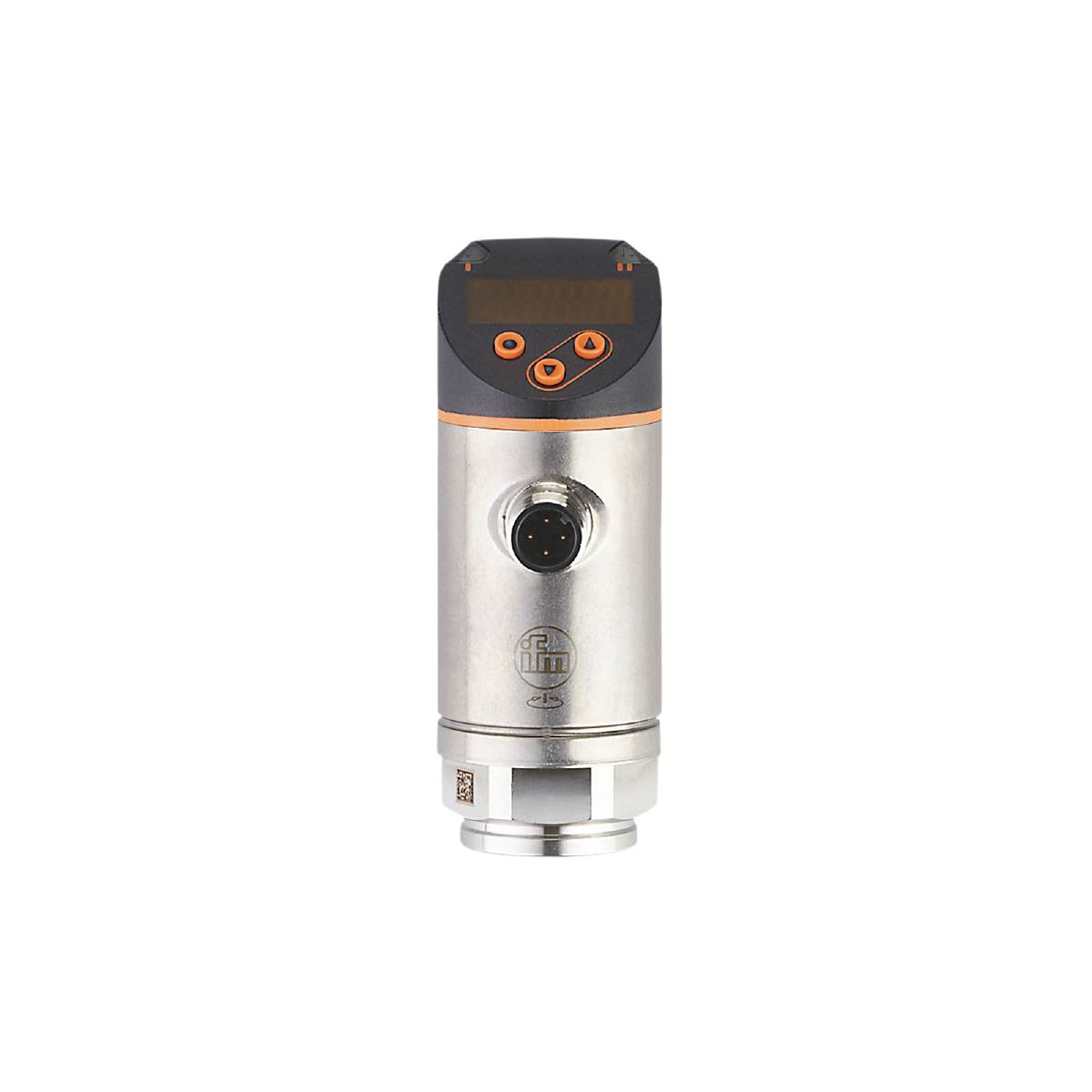

Afbeelding vergelijkbaar
ifm Electronic Druksensor 1 stuk(s) PE2094 -0.1 MPa tot 1 MPa M12 1x NC, 1x NO, Analoog
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Druksensor
Aansluiting
M12
Uitvoering
Relatieve druk
Meetbereik (druk) (max.)
1 MPa
Max. voedingsspanning
30 V/DC
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 690,08
3
2% = € 50,49
€ 673,25
5
3% = € 117,65
€ 666,55
10
4% = € 280,10
€ 662,07
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 690,08 / Stuk)
€ 690,08
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
ifm PE2094 elektronische druksensor
- Twee schakeluitgangen, waarvan één als IO-Link en één als analoge uitgang programmeerbaar is
- Rood-groen-wisselaanduiding voor unieke markering van goed-gebieden
- Optimale uitlijning door draaibaarheid van de procesaansluiting
- Langdurig stabiel dankzij hoge overbelastingsbestendigheid
- Robuuste uitvoering voor gebruik in zware industriële omstandigheden
- Comfortabele bediening via toetsen of parametrisering via IO-Link
Technische specificaties
- Analoge uitgang spanning [V]: 0...10; (schaalbaar 1:5)
- Analoge uitgang stroom [mA]: 4...20; (schaalbaar 1:5)
- Analogenpunt [bar]: 1...10
- Analogenpunt [MPa]: 0,1...1
- Analogenpunt [psi]: 14,6...145
- Analoog startpunt [bar]: -1...8
- Analoog startpunt [MPa]: -0,1...0,8
- Analoog startpunt [psi]: -14,6...116
- Reactietijd [ms]: < 1,5
- Aantal analoge uitgangen: 1
- Aantal digitale uitgangen: 2
- Aantal in- en uitgangen: Aantal digitale uitgangen: 2; aantal analoge uitgangen: 1
- Weergave: Displayeenheid: 3 x LED, groen (bar, psi, MPa); schakeltoestand: 2 x LED, geel; meetwaarden: Alfanumerieke weergave, rood/groen 4-cijferig
- Druksterkte [MPa]: 7,5
- Druksterkte [psi]: 1087
- In stappen van [MPa]: 0,002
- IO-Link Revision: 1.1
- Karakteristiek afwijking: < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = best Fit Straight Line (minitinstelling); LS = grenspuntinstelling)
- Meetbereik [MPa]: -0,1...1
- Meetelement: Keramische capacitieve drukmeetcel
- Min. Barstdruk [MPa]: 15
- Terugschakelpunt RP [MPa]: -0,098...0,996
- Schakelpunt SP [MPa]: -0,094...1
- Schakelpuntnauwkeurigheid bereik: < ± 0,4; (Turn down 1:1)
- SDCI-norm: IEC 61131-9
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Omgevingstemperatuur-1 [°C]: -25...80
- Herhalingsnauwkeurigheid procentuele bereik: < ± 0,1; (bij temperatuurschommelingen < 10 K; Turn down 1:1)
- Aanhaalmoment [Nm]: 25...35; (aanbevolen draaimoment; afhankelijk van smering, afdichting en drukbelasting)
- Toepassing: Voor industrieel gebruik
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: NO/NC; (parametreerbaar)
- Uitgangssignaal: Schakelsignaal; analoog signaal; IO-Link; (configureerbaar)
- Benodigde masterpoortklasse: A
- Stand-by vertragingstijd [s]: 0,3
- Bijzondere eigenschap: Vergulde contacten
- Bedrijfsspanning [V]: 18...30 DC; (na SEL/PEL)
- Demping analoge uitgang DAA [s]: 0...4
- Demping proceswaarde DAP [s]: 0...4
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 250
- Smoorelement aanwezig: nee (achteraf aan te passen)
- Soort druk: Relatieve druk
- Druksterkte [bar]: 75
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
- Instelbare vertragingstijd DS, dr [s]: 0...50
- Elektrische uitvoering: PNP/NPN
- Totaal aantal uitgangen: 2
- Gewicht [g]: 236.500
- Aanwijzingen voor nauwkeurigheid / afwijking: Schakelpuntnauwkeurigheid, karakteristiek afwijking onder DNVGL: < ± 1%
- Hysteresisvariatie: < ± 0,1; (Turn down 1:1)
- In stappen van [bar]: 0,02
- In stappen van [psi]: 0,2
- Communicatie-interface: IO-Link
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -40...100
- Langdurige stabiliteit: < ± 0,05; (Turn down 1:1; per 6 maanden)
- Max. Stijgtijd analoge uitgang [ms]: 3
- Max. Belasting [Ω]: 500
- max. Spanningsval schakeluitgang DC [V]: 2
- Media: Vloeibare en gasvormige media
- Mediumtemperatuur [°C]: -25...80
- Meetbereik [bar]: -1...10
- Meetbereik [psi]: -14,6...145
- Min. Barstdruk [bar]: 150
- Min. Bergstdruk [psi]: 2175
- Min. Drukcycli: 100 miljoen
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
- Min. Belastingsweerstand [Ω]: 2000
- Min. Procescyclustijd [ms]: 2.3
- TTF: 161
- Parametermogelijkheden: Hysterese / venster; NO-contact / NC-contact; schakel-/terugschakelvertraging; demping; weergave-eenheid; stroom-/spanningsuitgang
- Profielen: Smart sensor: Procesdata variabele; Device Identification, Device Diagnosis
- Procesaansluiting: Schroefdraadaansluiting G 1/4 binnendraad
- Procesgegevens analoog: 1
- Procesgegevens binair: 2
- Terugschakelpunt RP [bar]: -0,98...9,96
- Terugschakelpunt RP [psi]: -14,2...144,4
- Schakelfrequentie DC [Hz]: < 500
- Schakelpunt SP [bar]: -0,94...10
- Schakelpunt SP [psi]: -13,6...145
- Beschermingsklasse IP 65; IP 67
- Beschermingsklasse: III
- SIO-modus: Ja
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
- Stroomverbruik [mA]: < 35
- Temperatuurcoëfficiënt nulpunt: 0,2; (-25...80 °C)
- Temperatuurcoëfficiënt: 0,2; (-25...80 °C)
- Bestand tegen overbelasting: Ja
- Vacuümbestendigheid [mbar]: -1000
- Bescherming tegen verkeerde polariteit: ja
- Watchdog geïntegreerd: Ja
- Materialen in contact met het medium: 1.4404 (roestvrij staal / 316L); Al2O3 (99,9%; keramiek); EPDM
- Soortnaam
Druksensor
- Type
PE2094
- Aansluiting
M12
- Uitvoering
Relatieve druk
- Uitgangen
PNP
NPN
- Uitgangssignaal (min.)
4 mA
- Uitgangssignaal (max.)
20 mA
- Interfaces
IO-Link
- Resolutie
0.02 bar
- Meetbereik (druk) (min.)
-0.1 MPa
- Meetbereik (druk) (max.)
1 MPa
- Meetbereik (druk)
-0.1 MPa tot 1 MPa
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
18 - 30 V/DC
1x NC
1x NO
Analoog
- Berstdruk
150 bar
- Slangaansluiting
G1/4 binnendraad
- Min. temperatuur
-25 °C
- Max. temperatuur
80 °C
- Gewicht
236.500 g
- Conform RoHS
Ja
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3321403 ifm Electronic Druksensor 1 stuk(s) PE2094 -0.1 MPa tot 1 MPa M12 1x NC, 1x NO, Analoog
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3321403 ifm Electronic Druksensor 1 stuk(s) PE2094 -0.1 MPa tot 1 MPa M12 1x NC, 1x NO, Analoog
Omschrijving
ifm PE2094 elektronische druksensor
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Vaak samen gekocht
(*Alle prijzen zijn excl. btw.) Dit product
Conrad Electronic
€ 690,08*
Totaalprijs:
€ 957,84*

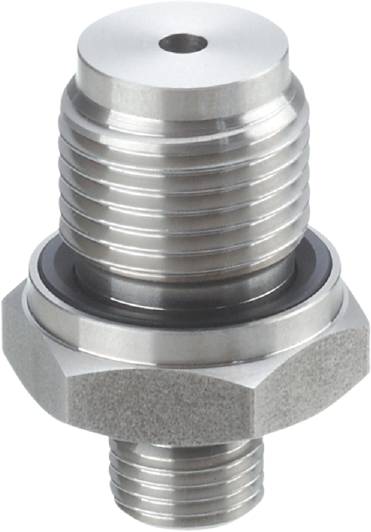

Accessoires
